7.2
Aneinander angeordnete Lautsprechersysteme (Clusterbetrieb)
Sollten die Lautsprecher über den optional erhältlichen K&F C2-Systemcontroller betrie-
ben werden, so empfehlen wir beim ‚Cluster-Betrieb’ den Top Low Cut Schalter einzu-
schalten. Sie optimieren damit den Frequenzgang für diese Anwendung (siehe auch K&F
C2 Benutzerhandbuch).
Bei Betrieb ohne K&F C2-Systemcontroller, sollten Sie beim ‚Cluster-Betrieb’ die Fre-
quenzen unterhalb 300 Hz um 3-4 dB absenken.

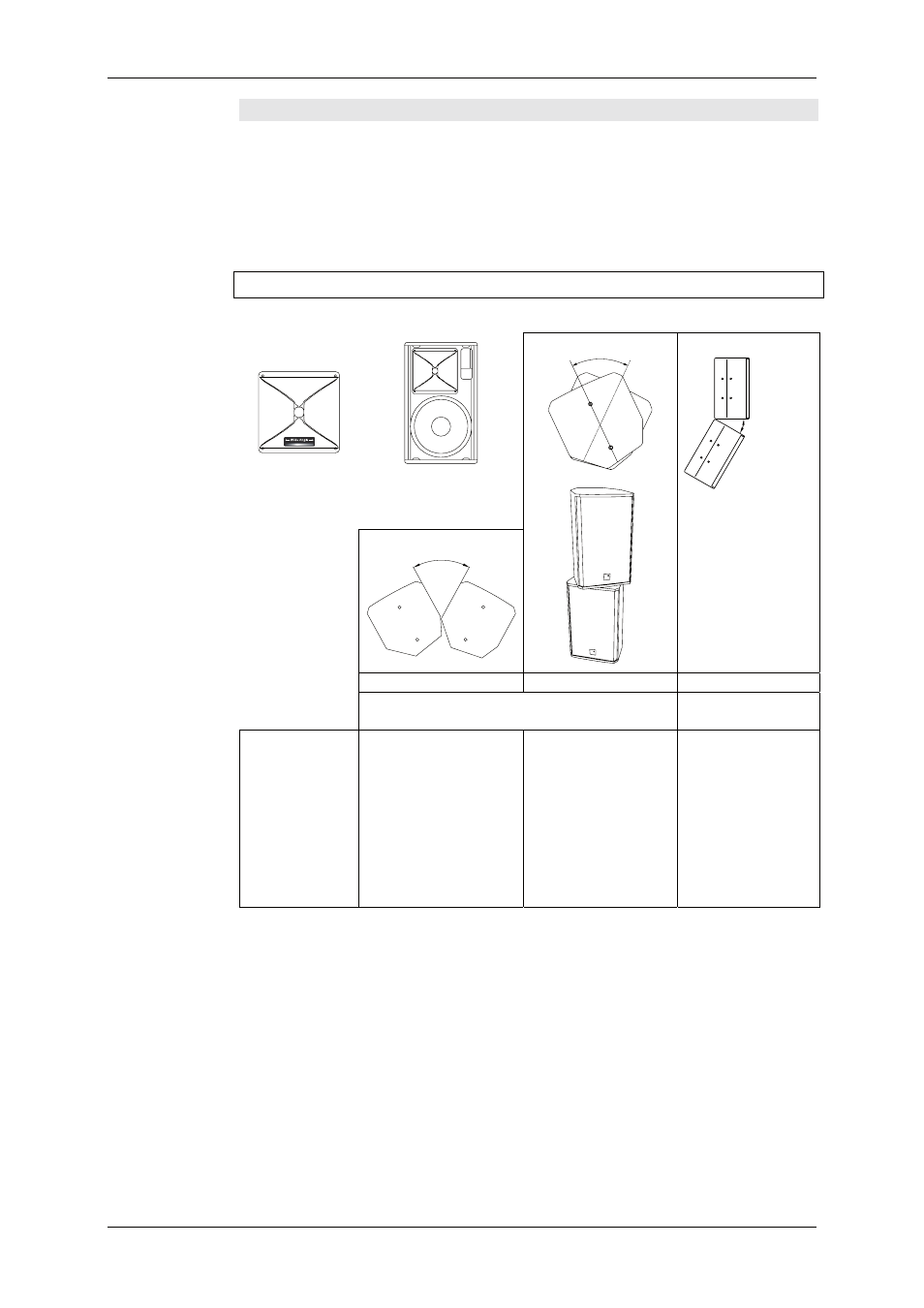

7.2.1
Mit nicht gedrehtem Horn
*Da beim Clustern von 90° Systemen verstärkt Interferenzeffekte auftauchen können,
ist das Clustern der CA 1001 nur bedingt zu empfehlen. Bei sehr weit zu beschallen-
den Winkeln empfehlen wir die Hochtonhörner zu drehen und so mehrere Systeme
nebeneinander anzuordnen.
Horn nicht
gedreht
Aufrecht
stehender
Lautsprecher
Winkel 1
Winkel 2
Winkel 3
je kleiner Winkel 3,
desto kleiner der
vertikale Abstrahl-
winkel, aber desto
größer ist die Erhö-
hung des Schallpe-
gels.
Winkel 1
Winkel 2
Winkel 3
50°
Nur bedingt empfohlen*
30°
Anwendung
Erweiterung des hori-
zontalen Abstrahlwin-
kels, z.B. für breit zu
beschallende Hörerflä-
chen
Erweiterung des hori-
zontalen Abstrahl-
winkels und Erhö-
hung des Schallpe-
gels bei Beschallung
von größeren Entfer-
nungen
Erweiterungen des
vertikalen Abstrahl-
winkels, z.B. für
Rangbeschallungen
oder Erhöhung des
Schallpegels bei
Beschallung von
größeren Entfer-
nungen
