Benutzerhandbuch
CA
1001
KLING & FREITAG GMBH ©1995 - 2006
Version 3.0, 22.03.2006
Seite 21 von 27
11.

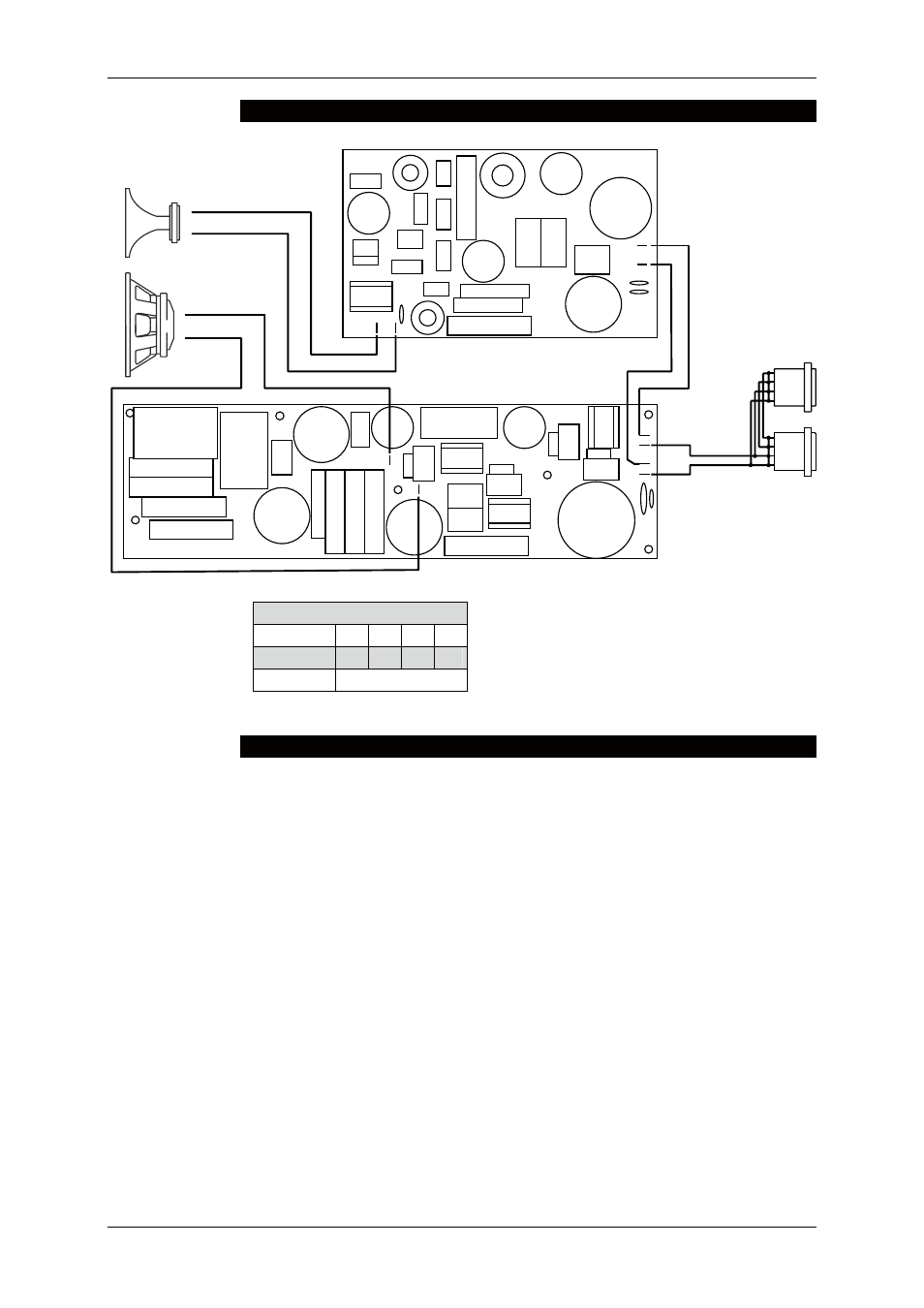

Frequenzweiche: Verdrahtungsplan CA 1001
+
-
LF
+
-
HF
XO 2
XO 1
link to XO 2
link to XO 2
1+
1-
2+
2-
1+
1-
2+
2-
IN
-
LINK
FROM
XO 1
IN
+
IN
-
LF
-
HF
-
IN
+
LF
+
HF
+
12.
Ausbessern von Lackschäden / Wechseln des Frontschaums
Der von KLING & FREITAG verwendete PU-Strukturlack ist schlagfest und höchst belast-
bar. Zur Vermeidung von Lackschäden, z.B. durch mobile Daueranwendungen, empfeh-
len wir den Einsatz von Schutzhüllen oder Cases. Sollten dennoch Lackschäden auftre-
ten, so können Sie diese auch mit handelsüblichem Acryllack in der entsprechenden RAL
Farbe Ihres Lautsprechers ausbessern.
Zum Auswechseln des Filterschaums, können Sie das Frontgitter inkl. Schaum an die
KLING & FREITAG GmbH zuschicken. Sie erhalten dann, gegen Zahlung einer Unkos-
tenpauschale, Ihr Gitter mit neuer Bespannung zurück.
Pinbelegung Speakon NL4
+ - / /
‚IN’
1+ 1-
2+ 2-
‚OUT’
Alle parallel zu ‚IN’
