6. Abstrahlverhalten des CA 1001 Lautsprechers
Die CA 1001 Lautsprecher können ‚aufrecht’ oder ‚liegend’ (z.B. als Bühnenmonitor)
eingesetzt werden. Die Abstrahlcharakteristik der Lautsprecher kann durch das um 90°
drehbare Hochtonhorn verschiedenen Anforderungen angepasst werden.
Anhand unten angeführter Tabelle können Sie erkennen, wie Ihr Horn in einem auf-
recht gestellten Lautsprecher abstrahlt: Zur Ermittlung des Abstrahlverhaltens Ihres
Hochton-Horns, leuchten Sie mit einer Taschenlampe durch die Frontbespannung in
Höhe der Hornposition. Sie werden einen Silberstreifen erkennen, der Ihnen die Horn-
position und damit das Abstrahlverhalten verrät.

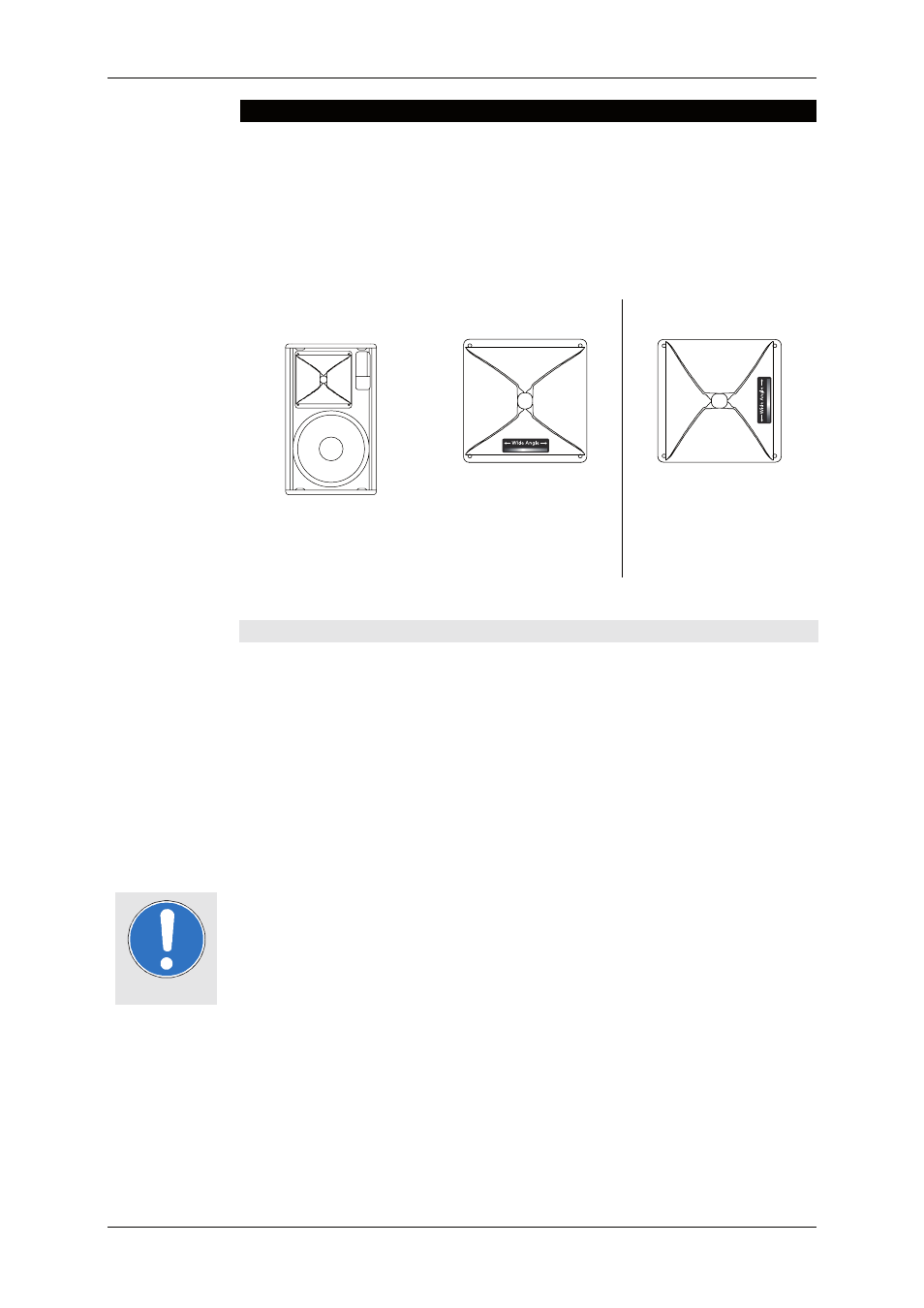

DEFINITION:
Aufrecht stehender
Lautsprecher:
Horn nicht gedreht
85° h x 55° v
Horn gedreht
55° h x 85° v
6.1 Änderung des Abstrahlverhaltens
Um das Horn zu drehen, gehen Sie wie folgt vor:
1) Entfernen Sie die 4 Gitterbefestigungsschrauben am Deckel und Boden des Laut-
sprechers mit einem 3 mm Imbus-Schlüssel und entfernen das Gitter vom Lautspre-
chergehäuse.
2) Entfernen Sie die 4 Schrauben des Hochtonhorns (ebenfalls 3 mm Imbus). Ziehen
Sie das Horn nach oben heraus. Falls sich das Horn durch das darunter angebrachte
Moosgummi nicht einfach lösen lässt, lösen Sie das Hochton-Horn, indem sie mit
einem Schraubendreher o.ä. hinter den Hornrand greifen und dieses behutsam
hoch hebeln.
3) Drehen Sie das Horn um 90° und schrauben Sie das Horn wieder fest (ohne Ge-
walt!).
4) Schrauben Sie das Gitter fest.
Falls die Abstrahlcharakteristik des Öfteren gewechselt werden muss, achten Sie darauf,
dass Sie das Horn nicht immer wieder in eine Richtung drehen, da sich sonst die An-
schlusskabel verdrillen und sich die Kontakte des Hochton-Anschlusskabels lösen kön-
nen.
Wichtig
