8. Verkabelung
Ein Lautsprecher ist mit zwei parallel verbundenen Speakon Buchsen versehen.
Bevor Sie beginnen Ihr CA 1001 System zu verkabeln, achten Sie bitte darauf, dass
sämtliche Geräte ausgeschaltet sind und drehen Sie alle Regler zu.
− Es ist zu empfehlen hochwertige, von KLING & FREITAG gelieferte Lautsprecherkabel
zu benutzen.
− Verwenden Sie für Verbindungen vom Mischpult zu den Endverstärkereingängen
bitte 2-polig abgeschirmte Mikrofonleitungen mit hochwertigen Steckverbindungen.
− Vermeiden Sie Brummschleifen (siehe Kapitel 8.2 )
− Beachten Sie die jeweiligen, in dieser Anleitung beschriebenen, Anschlussbelegun-
gen!
− Achten Sie bitte auf die richtige +/- Polarität der Lautsprecher am Verstärker. Bei
gleichzeitiger Verwendung unterschiedlicher Endverstärkerfabrikate ist auf die jeweili-
ge spezifische Anschlussbelegung zu achten. Gegebenenfalls sind die Anschlussbele-
gungen an den Endverstärkern oder an den dorthin führenden Steckern zu modifizie-
ren.
− Überprüfen Sie nach erfolgter Verkabelung, ob die angeschlossenen Lautsprecher
gleichphasig arbeiten. Sie können dazu einen Phasenchecker verwenden. Einen Pha-
senfehler kann man auch dadurch erkennen, dass sich bei gleichzeitigem Betrieb der
angeschlossenen Kanäle Bassfrequenzen auslöschen, also leiser werden oder sich Mit-
tenfrequenzen wie z.B. Stimmen nicht orten lassen.
− Um Leistungsverlusten vorzubeugen sollten die Kabel wenigsten einen Querschnitt
von 2,5 mm² haben, bei längeren Kabelwegen sogar mehr. Einen Mindest-Kabel-
Querschnitt können Sie leicht mit folgender „Faust-Formel‘‘ errechnen:
Beim Anschluss von mehreren Lautsprechern kann das Signal vom einen Lautsprecher
zum anderen weitergeleitet werden. Achten Sie darauf, dass die Gesamtimpedanz der
Lautsprecher R(
Ω) nicht die für den Endverstärker angegebene Mindestimpedanz unter-
schreitet.
1/R
1
+ 1/R
2
+ 1/R
3
+ ... = 1/R
Ges

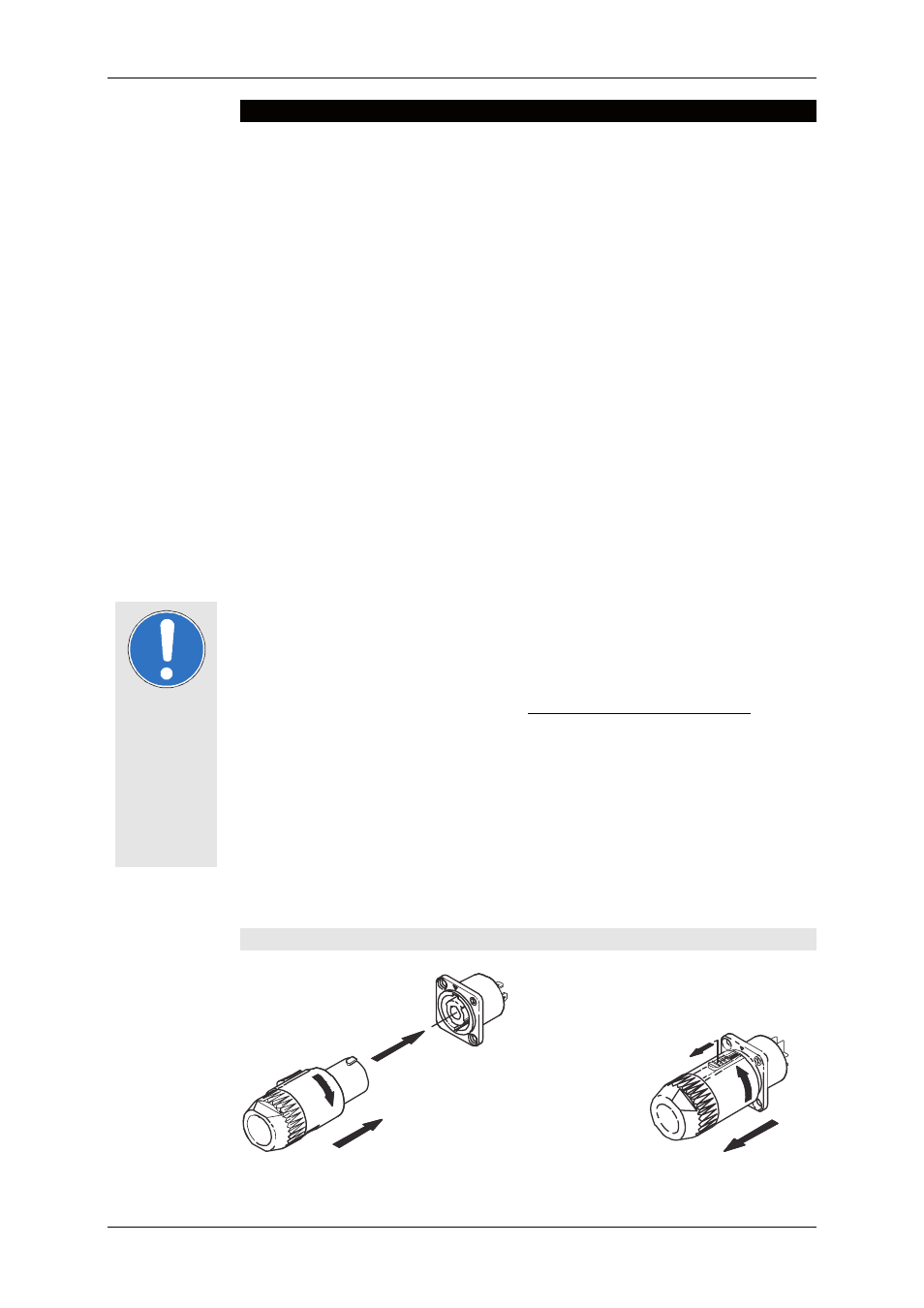

8.1 Anschluss der Speakon Stecker an das Anschlussterminal
2.
1. 3.
1.
2.
Wichtig
Mindest-Kabel-Querschnitt (mm²) = erforderliche Kabellänge (m)__
2 x Lautsprecher-Impedanz ( Ω)
