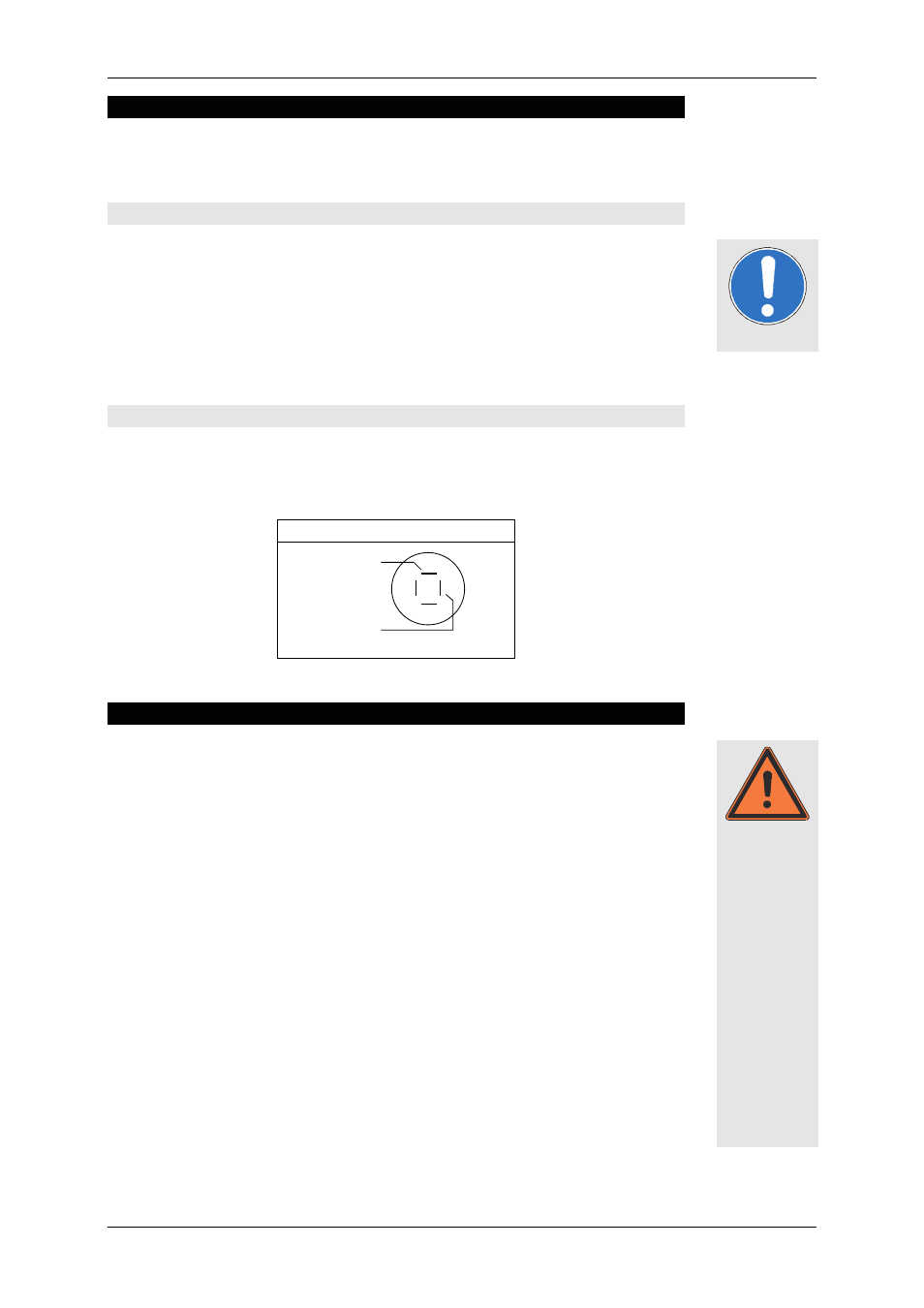

Benutzerhandbuch CA 1001
KLING & FREITAG GMBH ©1995 - 2006 Version 3.0, 22.03.2006 Seite 8 von 27
4. Hinweise für Variante mit der Option ‚100V’
Die Kling & Freitag Lautsprecher sind mit sehr hochwertigen Ringkernübertragern aus-
gestattet. Dadurch werden Klangverluste minimiert. Mit 100 V Lautsprechern von
Kling & Freitag sind hochwertige Beschallungsergebnisse zu erzielen.
4.1 Gründe für die Wahl von Lautsprechern mit 100 V Technik
− Verringerung von Leitungsverlusten.
− Einfacher Aufbau eines Lautsprechernetzwerks durch einfache Parallelverdrahtung.
Die Summe der einzelnen Lautsprecherleistungen (Angabe in VA = W) darf
nicht größer sein, als die Ausgangsleistung des 100 V Verstärkers.
− Galvanische Trennung der Lautsprecher.
− Integration von Lautsprechern in bereits vorhandene 100 V Systeme.
4.2 Anschlussbelegung der 100V Lautsprechereingänge
Der 100V Übertrager für die CA 1001 verfügt über einen 300VA ‚Abgriff’. Unten sehen
Sie wie der Anschluss belegt ist.
300VA Übertrager
all pins parallel to out
300VA
0
1 - 2 -
1+
2+
IN
5. Hinweise für das Aufhängen der Lautsprecher
Das Aufhängen von Lautsprechern darf nur von geschultem Fachpersonal
durchgeführt werden.
Beachten Sie die mitgelieferten Hinweise für Lautsprecher und Montagezu-
behör und die jeweils vorgeschriebenen Sicherheitsfaktoren. Befolgen Sie
auch die jeweiligen nationalen Sicherheitsbestimmungen.
Grundsätzlich sind die Systeme, egal ob einzeln oder miteinander verbunden, immer an
einem zusätzlichen, unabhängig wirkenden Punkt zu sichern. Selbst wenn das Lautspre-
cher System an zwei Punkten aufgehängt wird!
Achten Sie darauf, dass alle Verbindungen gegen Selbstlösen gesichert sind und nur
zulässige, statisch geprüfte und ausreichend dimensionierte Halterungen, Anschlagmit-
tel, Seile und Ketten verwendet werden.
Wir empfehlen die M8 Gewinde ausschließlich für Stativ- und TV-Zapfenadapter zu
verwenden und die M10 Gewinde ausschließlich für die Verwendung mit CA 1001
Schwenk- und Montagebügel zu nutzen.
Die M8 und M10 Gewinde können auch zum Aufhängen mittels Ringösen verwendet
werden, sofern diese auf die vom Hersteller vorgeschriebene Art und Weise verwendet
werden und ausreichend dimensioniert sind (12-fache Sicherheit). Dabei ist folgendes zu
beachten:
Jeder Gewindeeinsatz M10 darf insgesamt mit maximal 50 kg belastet werden.
Jeder Gewindeeinsatz M8 darf insgesamt mit maximal 12,5 kg belastet werden.
Wichtig
Warnung
