.DSWLHO  Innenaufbau 12
5Y^cSXeR9^TecdbYU @33!!!!
,QQHQDXIEDX
Der Industrie-PC C1111 ist so aufgebaut, daß Sie mit Hilfe der Erläuterungen
in diesem Kapitel die wichtigsten Umrüstungen selbst vornehmen können.
Der Einschub IPC C1111 vereint folgende Komponenten:
- 486 CPU
- II/O-Lightbus Interface
- Simatic S5 Interface
- Floppy- und Festplattencontroller
- serielle und parallele Schnittstellen
- Video Controller inklusive 512 kB Video-RAM
- parallelen Ein-/Ausgabe-Baustein
- optional erweiterbar mit einem ISA-Bus Steckplatz

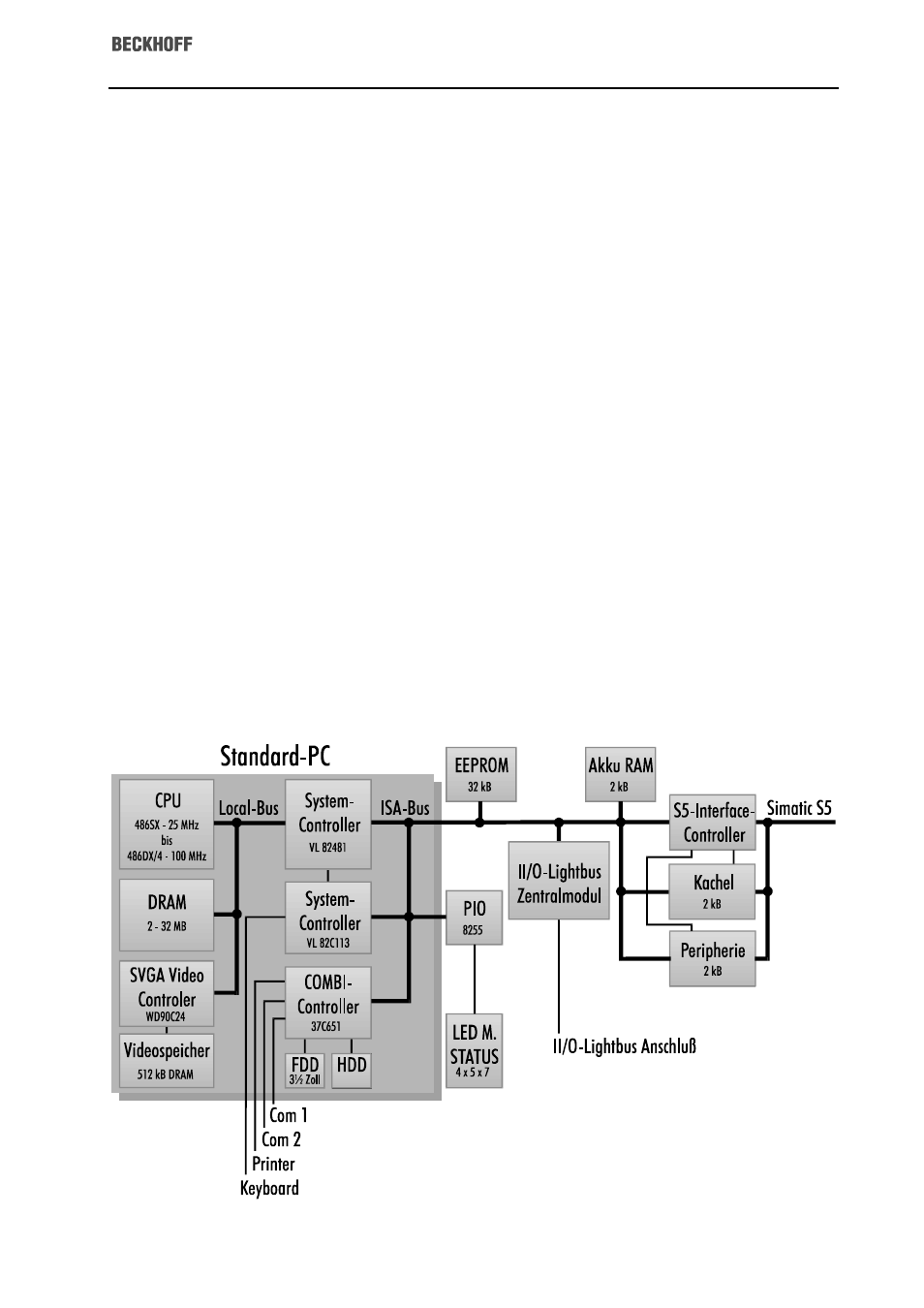

/RFDO%XV 9LGHR&RQWUROOHU
Der Industrie PC C1111 arbeitet mit 2 Bussen. Der Prozessorbus verbindet die
486er CPU mit dem Hauptspeicher und dem ROM, welches das System- und
das Video-BIOS in einem Baustein enthält. Der Video Controller inklusive 512
kByte Video-RAM ist ebenfalls am Local-Bus, dem Prozessorbus, angeschlos-
sen, wodurch eine höhere Geschwindigkeit bei der Grafikausgabe erreicht
wird. Über den VL-System-Controller-Chipsatz kommuniziert der Local-Bus mit
dem ISA-Bus und allen dort angeschlossenen Komponenten:
,6$%XV .RPSRQHQWHQ - Das II/O-Lightbus Interface mit dem XILINX Prozessor XC3030
- Einen Combi-Controller-Baustein VLSI 37C651 mit Floppy- und Festplatten-
controller, zwei seriellen und einer parallelen Schnittstelle
- Ein paralleler Ein-/Ausgabe-Baustein für die Ansteuerung der LED-
Statusanzeige und zur Abfrage des Test-Tasters
- Simatic S5 Interface
- 32 kByte EEPROM
