.DSWLHO  Anschlüsse 5
5Y^cSXeR9^TecdbYU @33!!!!
$QVFKOVVH
3DUDOOHOH 6FKQLWWVWHOOH
35,17(5

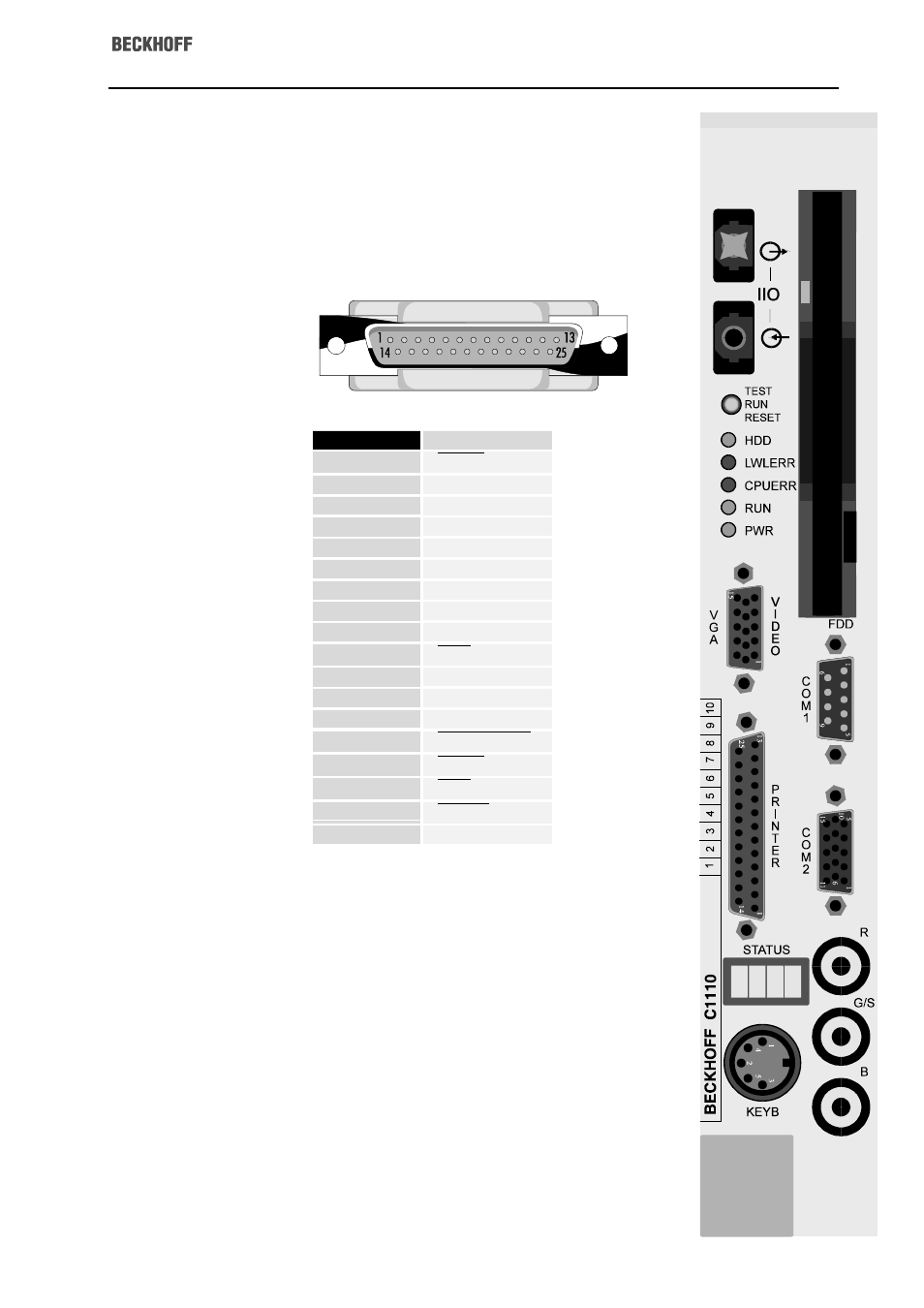

/37 Die parallele Schnittstelle entspricht dem Centronics-
Standard und wird von der Software als LPT1 ange-
sprochen. Das Bild zeigt die Front des erforderlichen
Steckers mit einer 25 poligen SUB-D Stiftleiste.
3LQ 1XPPHU )XQNWLRQ

Strobe
 Data 0
 Data 1

Data 2
 Data 3
 Data 4
 Data 5

Data 6
Data 7

Ack
 BUSY
 PE
 SLCT

AUTO FEED XT

ERROR

INIT

SLCT IN
 Masse
6HULHOOH 6FKQLWWVWHOOHQ
56
&20
&20
Der Rechner verfügt über zwei serielle Schnittstellen.
COM1 ist eine RS 232 Schnittstelle mit 9 poliger
SUB-D Stiftleiste. COM2 wird bei der Fertigung je
nach Kundenwunsch auf RS232 oder passiven 20 mA
Stromschleifen Betrieb konfiguriert. Zur nachträgli-
chen Umrüstung schicken Sie das Gerät bitte ein.
COM2 ist als 15 polige Mini-SUB-D Buchsenleiste
ausgeführt. Über eine zusätzlich in dieser Buchse
integrierte RS485 Schnittstelle ist der Anschluß einer
Tastatur möglich. Diese Tastatur kann gleichzeitig mit
einer an der Keyb-DIN-Buchse angeschlossenen Ta-
statur betrieben werden.
Die RS485 Schnittstelle ermöglicht eine serielle Da-
tenübertragung über eine Distanz von bis zu 400 m.
Bei starken elektromagnetischen Störungen in der
Umgebung reduziert sich die maximale Distanz.
