.DSWLHO
Anschlüsse
8
5Y^cSXeR9^TecdbYU @33!!!!

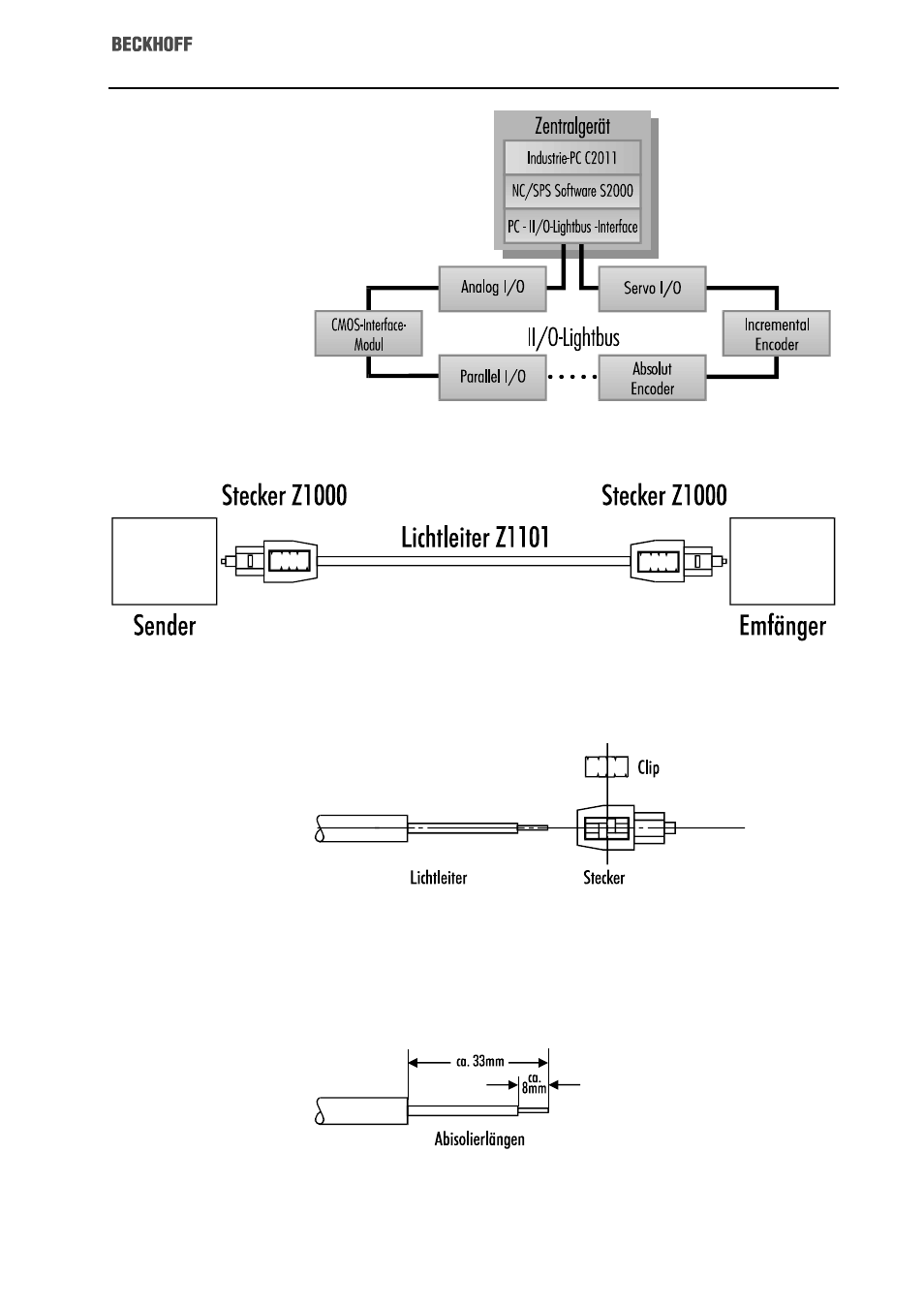

Das II/O-Lightbus System
Industrial Input/Output
6WHFNHUPRQWDJH
PP GHV 0DQWHOV XQG
PP GHV /LFKWOHLWHUV DELVR
OLHUHQ
Der äußere Mantel des Lichtleiter-Kabels muß auf einer Länge von ca. 33 mm
abisoliert werden. Knicken Sie den Lichtleiter dabei nicht wie herkömmliche
Kabel. Anschließend den Lichtleiter auf einer Länge von ca. 8 mm abisolieren.
6WHFNHUJHKlXVH DXIVHW]HQ
XQG /LFKWOHLWHU PLW &OLS IL[LH
UHQ
Stecken Sie das Steckergehäuse bis zum Anschlag auf das abisolierte Kabel.
Die Faser sollte bei vollständig eingeschobenem Kabel ca. 2 mm aus dem Füh-
rungsstift herausragen. Zur Fixierung des Kabels setzen Sie den Clip in das
Steckergehäuse ein und pressen ihn gleichmäßig mit geringem Druck auf das
Kabel. Achten Sie darauf, daß der Clip nicht verkantet und nicht einseitig mit
hohem Druck aufgepresst wird.
)DVHUHQGIOlFKH DEVFKOHLIHQ
Schleifen Sie die Faserendflächen auf einem Schleifpapier mit 600 Körnung ab.
Der Führungsstift darf dabei nicht angeschliffen werden. Mit der Rückseite des
Schleifpapiers können Sie die Faserendflächen nachpolieren.
