BECKHOFF C1111 - Handbuch (Seite 12)

,1'8675,( (/(.7521,.
ÃÃÃÃÃÃÃÃÃÃÃÃÃ Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149
.DSWLHO  Innenaufbau 13
5Y^cSXeR9^TecdbYU @33!!!!
'LH /LWKLXPEDWWHULH

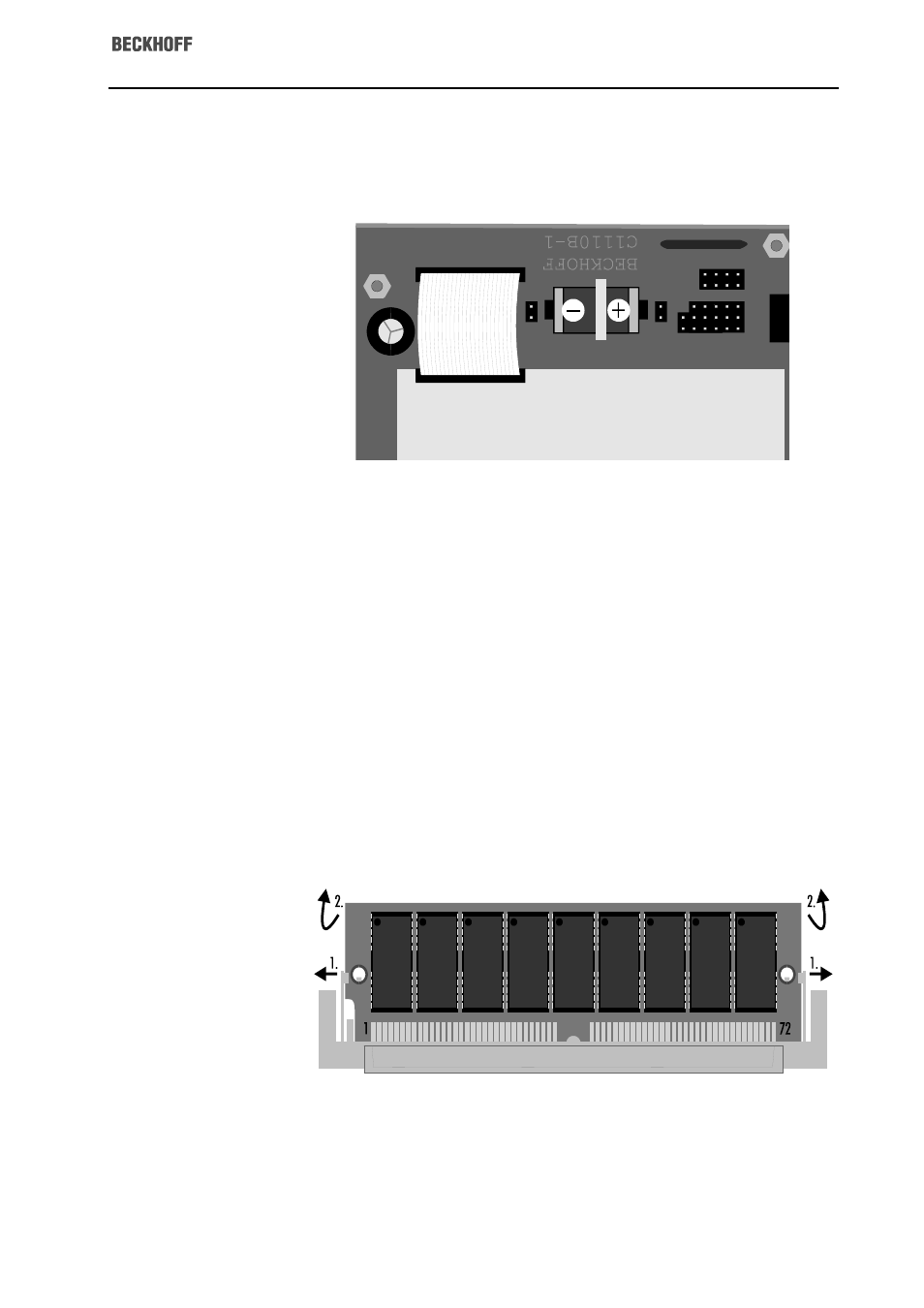

Auf der oberen Platine befindet sich hinter dem Diskettenlaufwerk die Lithi-
umbatterie, die das BIOS mit der notwendigen Spannung versorgt, während
der Rechner ausgeschaltet ist.
%HDFKWHQ 6LH GLH ULFKWLJH
3ROXQJ GHU /LWKLXPEDWWHULH
%HL 9HUOXVW GHU %,26'DWHQ
/LWKLXPEDWWHULH SUIHQ Wenn die im BIOS eingetragenen Daten über Nacht verlorengehen, sollten Sie
die Lithiumbatterie prüfen. Wenn die Spannung unter 2,6 V gesunken ist,
muß die Batterie gewechselt werden.
7\S GHU /LWKLXPEDWWHULH
Zum Austausch der Lithiumbatterie benötigen Sie einen Lötkolben. Achten Sie
beim Einbau der neuen Batterie auf richtige Polung, wie im Bild gezeigt wird.
Die Typenbezeichnung der Batterie lautet:
Maxell ER3S Lithiumbatterie 3,6 V RM25.4 ½AA
6SHLFKHU DXIUVWHQ
360RGXOH
   RGHU  0%
PLW 3DULW\%LW
5HLKHQIROJH EHOLHELJ
MHGH .RPELQDWLRQ P|JOLFK
PD[  PP KRKH 0RGXOH Auf dem Mainboard befinden sich zwei Steckplätze für PS/2-SIMM-Module,
die jeweils 1, 4, 8 oder 16 MB Module aufnehmen können. Diese müssen über
Parity-Bits verfügen, also 9 Bits für ein Byte zur Verfügung stellen. Die beiden
Steckplätze können in beliebiger Reihenfolge bestückt werden, wobei jede
Kombination der genannten Module möglich ist.
Aus räumlichen Gründen dürfen die Module nicht höher als 33 mm sein.
Zum Ausbau eines vorhandenen SIMM-Moduls drücken Sie die Haltelaschen
rechts und links wie im Bild unter 1. gezeigt nach außen, und ziehen Sie das
Modul soweit vor, bis die in den Bohrungen steckenden Haken es freigeben.
(QWQHKPHQ HLQHV 6,00
0RGXOV
PS2-SIMM-Module lassen sich nur in einer Ausrichtung in den Slot einsetzen.
Stecken Sie das Modul mit den Kontaktflächen nach unten in den Slot und
ziehen Sie es dann soweit nach vorn, bis die Haltelaschen an den Seiten einra-
sten. Anhand der in die Bohrungen greifenden Haken können Sie den richti-
gen Sitz des Moduls prüfen. Die Größe des vorhandenen Speichers erkennt
das System beim Einschalten selbstständig.
