,1'8675,( (/(.7521,.
ÃÃÃÃÃÃÃÃÃÃÃÃÃ Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149
.DSWLHO  Anschlüsse 7
5Y^cSXeR9^TecdbYU @33!!!!
9LGHR $QVFKOX‰

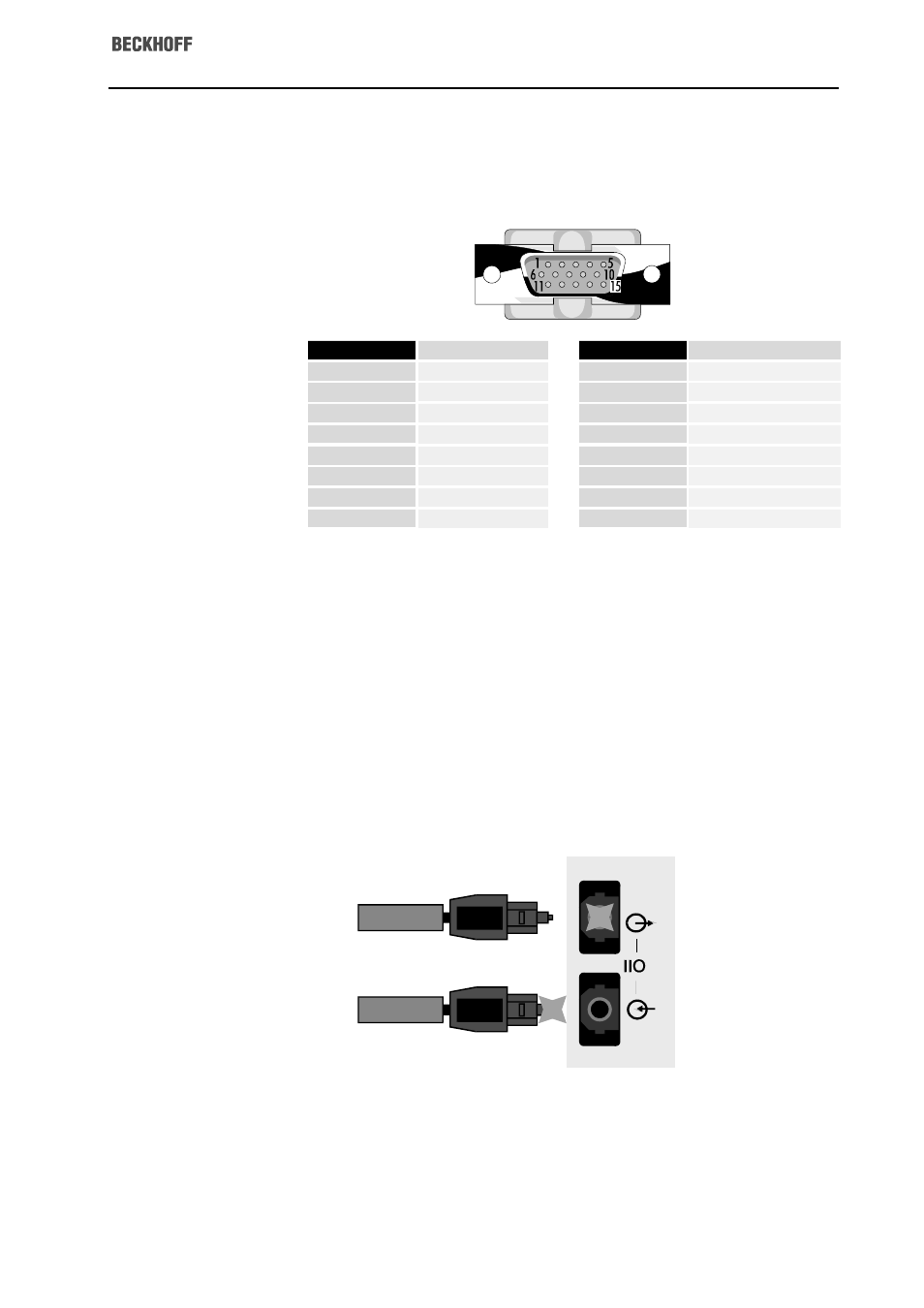

9LGHR Auf der Front des Gerätes befindet sich eine 15 polige Mini-SUB-D Buchsenlei-
ste zum Anschluß eines VGA-Monitors. Das Bild zeigt die Frontseite des not-
wendigen Monitorsteckers.
3LQ 1XPPHU )XQNWLRQ 3LQ 1XPPHU )XQNWLRQ

Rot kein PIN
 Grün  Sync Masse
 Blau  Monitor ID Bit 0
 Monitor ID Bit 2  Monitor ID Bit 1

frei

Horizontal Sync (+)
 Masse Rot  Vertical Sync (-)
 Masse Grün  frei
 Masse Blau
5*%$QVFKOX‰
5
*6
% Über diesen Anschluß kann ein Monitor nach RGB-Norm angeschlossen wer-
den. Verwenden Sie Koaxialkabel mit einem Wellenwiderstand von 50 Ohm.
Das horizontale und vertikale Synchronsignal wird über den Grün-Kanal mit
übertragen. Zum Anschluß benötigen Sie drei BNC-Stecker. Der RGB Monitor
kann gleichzeitig mit einem an der VGA Buchse angeschlossenen Bildschirm
betrieben werden.
,,2/LJKWEXV 6FKQLWWVWHOOH
Das Beckhoff Industrial Input/Output System, kurz II/O System, besteht aus
einem PC, der über einen Lichtleiter-Feldbus, den II/O-Lightbus mit bis zu 254
Peripheriemodulen verbunden ist. Die Module umfassen Standard 24 V Ein-/
Ausgänge, analoge Ein-/Ausgabekanäle, Wegmeßmodule wie Drehgeber und
Linearstäbe, Leistungsverstärker für Antriebsaggregate und Bediengeräte.
,,2/LJKWEXV ,1287
287
,1
Der II/O-Lightbus besteht aus einem Lichtleiterring, dessen Anfang und Ende
an den Industrie PC angeschlossen werden. Dabei muß der Stecker, aus dem
bei eingeschaltetem II/O-Lightbus rotes Licht austritt, mit der Buchse „IN“
verbunden werden. Erforderlich sind Toshiba Stecker, Typ TOCP155.
Die Lichtleiterbuchsen sind nach der Auslieferung des Gerätes mit Schutzkap-
pen versehen. Diese müssen Sie zunächst herausziehen. Bewahren Sie die
Kappen auf. Sie sollten wieder eingesteckt werden, wenn längere Zeit lang
kein Lichtleiterkabel angeschlossen ist.
