Innenaufbau
15
5Y^cSXeR9^TecdbYU @33!!!!
,6$6ORW QDFKUVWHQ

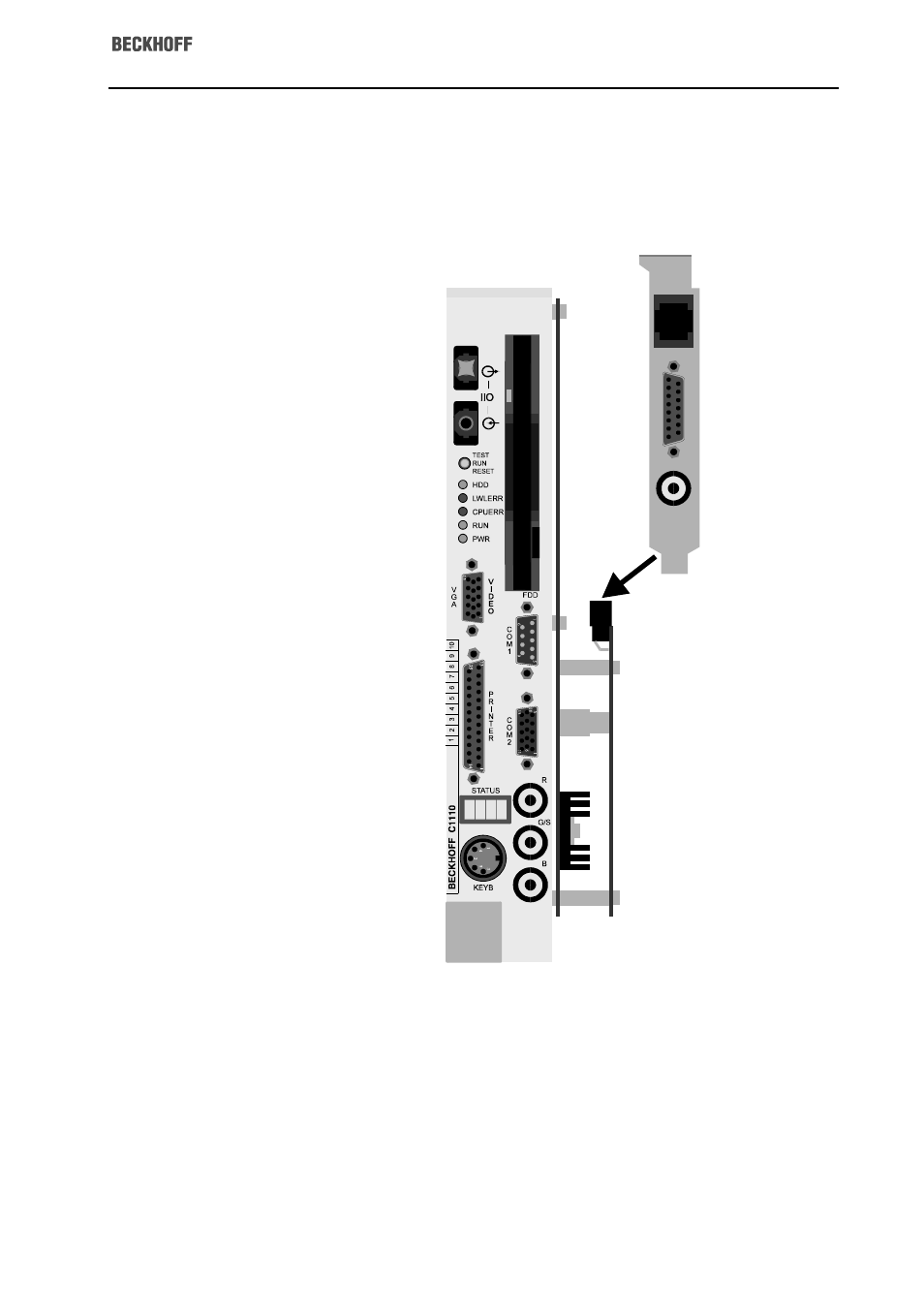

Durch einen seitlichen Anbau kann der Einschub Industrie-PC C1111 um einen
ISA-Bus-Slot erweitert werden. Hier können Sie eine beliebige Erweiterungs-
karte halber Baulänge einfügen, um beispielsweise mit einer Ethernet-Karte
eine Netzwerkverbindung aufzubauen.
Zunächst wird eine Platine auf die rechte Seite des IPCs geschraubt. Stecken
Sie die Steckverbindungen an der Rückseite des Gerätes zusammen und fixie-
ren Sie die Platine mit drei Schrauben an der oberen Kante und 2 Schrauben in
der Mitte. In die unteren drei Bohrungen sowie die zwei noch freien Löcher in
der Mitte schrauben Sie je eine der 17,5 mm langen Abstandsbolzen. Ver-
wenden Sie dazu bei den zwei oberen Schrauben und drehen Sie die unteren
drei in die darunterliegenden Abstandsstücke. Legen Sie dabei jeweils eine
Scheibe unter.
Die Platine mit dem ISA-Bus-Slot wird abschließend auf die Steckverbindung
der Unterplatine gesteckt und mit fünf Schrauben auf den Bolzen befestigt.
Eine eingesteckte Karte wird sofort vom Rechner erkannt. Eine Konfiguration
des ISA-Bus-Slots im Setup oder per Jumper ist nicht erforderlich.
