Grundlagen
BK7500
15
Funktionstyp des Kanals
Zuordnungsstufe
1.
Analoge Ausgänge
byteweise Zuordnung
2.
Digitale Ausgänge
bitweise Zuordnung
3.
Analoge Eingänge
byteweise Zuordnung
4
Digitale Eingänge
bitweise Zuordnung
analoge Ein/Ausgänge stehen stellvertretend für andere komplexe mehr-
byte Signal - Busklemmen (RS232, SSI-Geber-Interface,...)

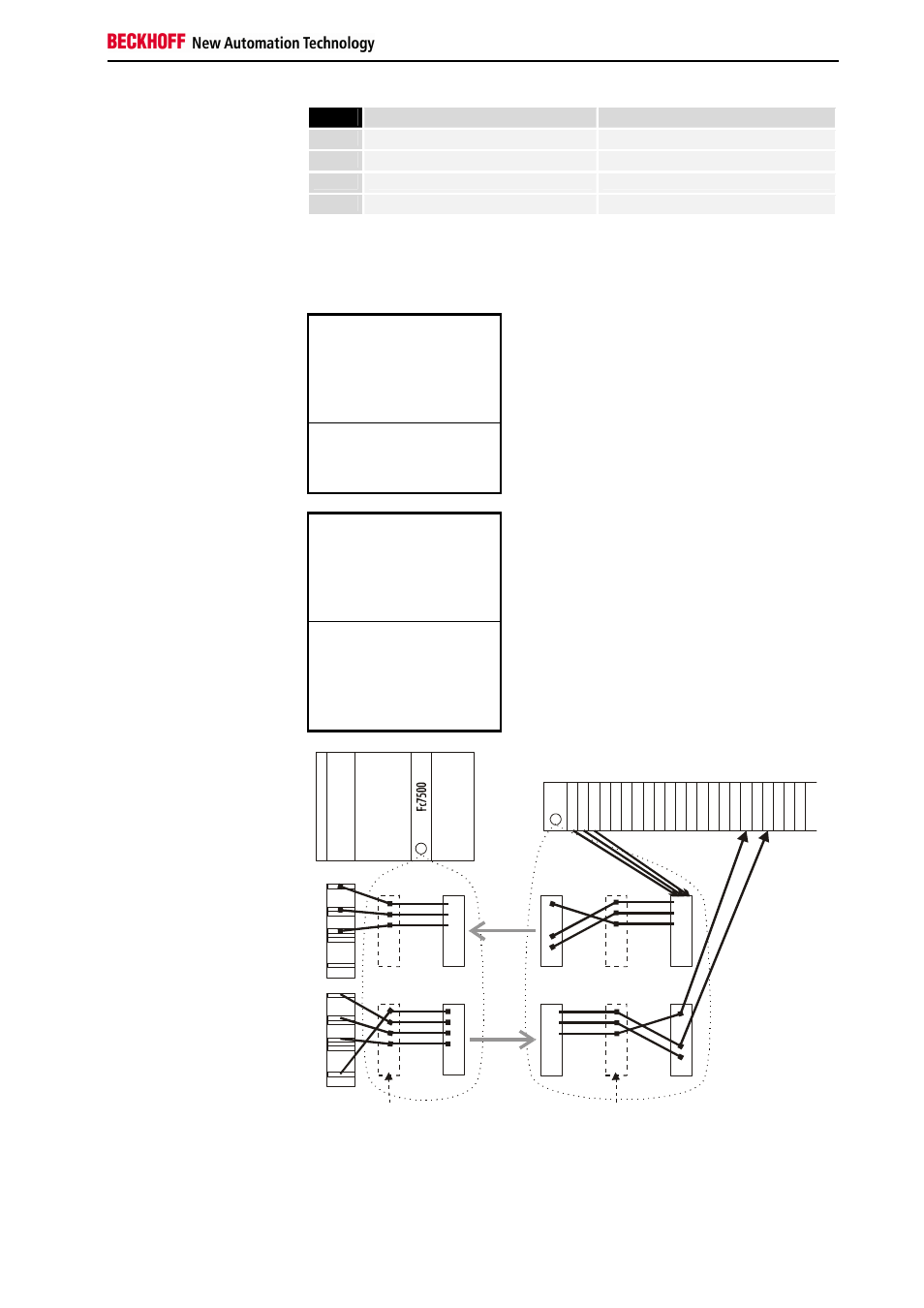

Die Aufteilung des Prozessabbildes im Buskoppler im Überblick:
Ausgangsdaten im
Buskoppler
A0
...
byteorientierte
Daten
...
Ax
Ax+1
bitorientierte
Daten
Ax+y
Eingangsdaten im
Buskoppler
E0
...
byteorientierte
Daten
...
Ex
Ex+1
...
bitorientierte
Daten
...
Ex+y
Der Weg von den E/As zum
Prozessabbild in Sercos
Sercos
Sercos
Zuordnungs-
Liste
byteweise
Zuordnung
Zuordnungs-
Liste
bit- und byteweise
Zuordnung
Erstellung im Master per
Software auf dem PC
Erstellung automatisch
durch den Buskoppler
E
E
E
E
A
A
A
A
CPU
Bk7500
