Grundlagen
BK7500 19

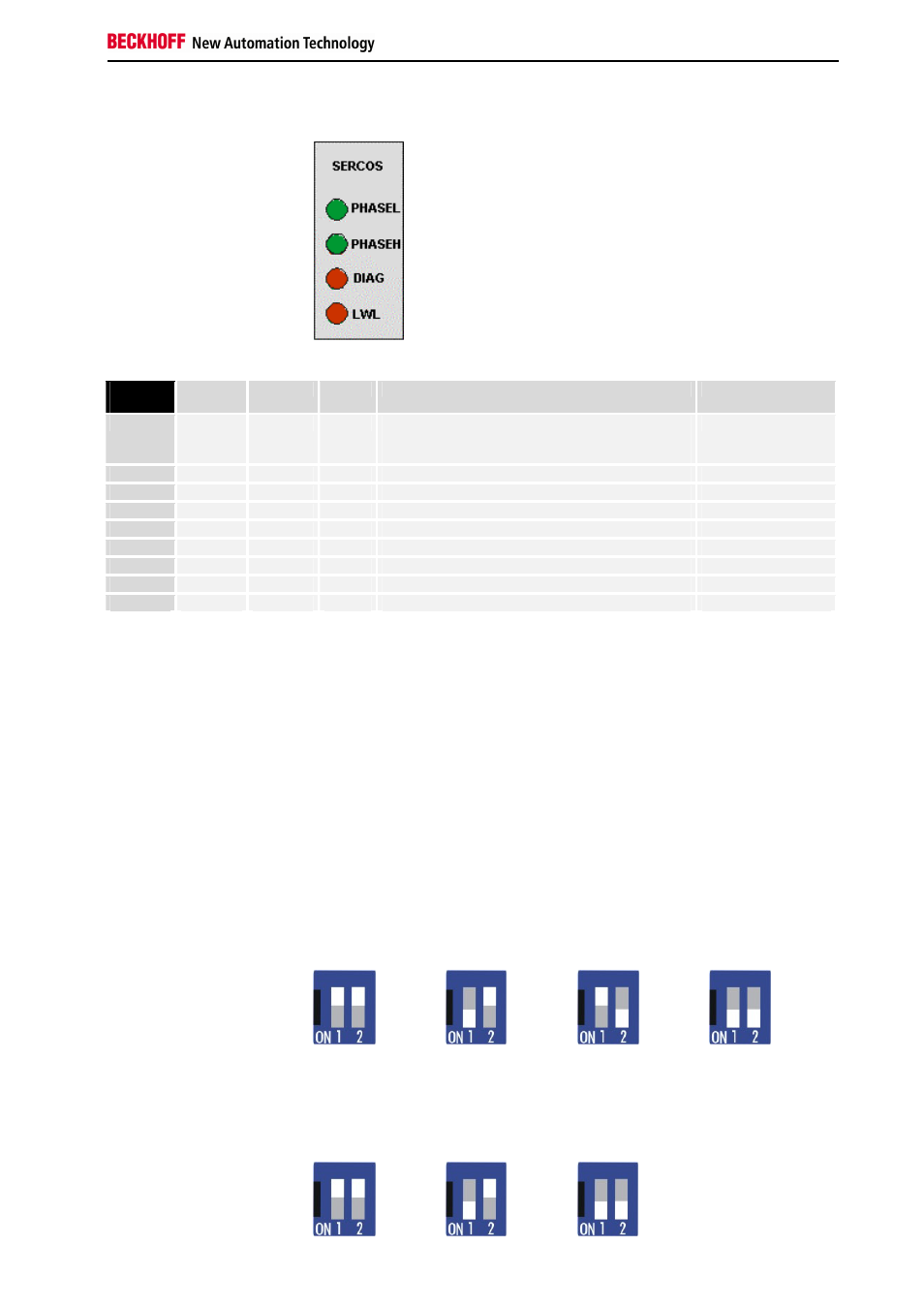

Diagnose - LEDs des
BK7500
I / O
RUN PHASEL PHAESH LWL Bedeutung
leuchtet leuchtet leuchtet aus Zyklische Telegramme laufen über den Ring
Eingänge werden gelesen und Ausgänge gesetzt.
Phase 4
leuchtet aus leuchtet aus Der SERCOS Ring steht in Phase 3
leuchtet leuchtet aus aus Der SERCOS Ring steht in Phase 2
aus leuchtet aus aus Der SERCOS Ring steht in Phase 1
aus aus aus aus Der SERCOS Ring steht in Phase 0
Zu beachten ist, dass ein Zusammenhang zwischen der grünen I/O-LED
und dem Feldbus besteht. Die I/O-LED leuchtet zusammen mit dem Zugriff
auf den internen K-Bus. Die grüne I/O-LED leuchtet erst mit dem Beginn
eines Triggers über den Feldbus. Das bedeutet der Feldbus muss auf den
Buskoppler zugreifen und die Software der Steuerung einen zyklischen
Anstoß auslöschen. Die grüne I/O-LED zeigt den Zugriff auf den internen
K-Bus an und fällt nach 100 ms zurück.
Der Buskoppler fragt die Konfiguration der Busklemmen nach dem Ein-
schalten ab und führt keinen Datenaustausch mit den Klemmen durch. Das
heißt, die rote I/O-LED erlischt nach fehlerfreiem Hochlauf, ohne dass die
grüne I/O-LED leuchten muss. Die grüne I/O-LED leuchtet erst mit dem
Beginn des Datenaustausches.
Einstellen der Übertragungsrate
Einstellen
der Übertra-
gungsrate beim BK7500
2 MBd 4 MBd 8 MBd 16 MBd
Einstellen der Leitungslänge
Die Leitungslänge wird in den Stufen 0...15, 15...30 und 30...45 m am
Koppler eingestellt. Dieses ist notwendig um die Sendeleistung an die Lei-
tungsdämpfung anzupassen. Einstellen der Leitungs-
länge bis zum nächsten
Gerät
0 .. 15 m 15 .. 30 m 30 ..45 m
