Klemmenkonfiguration
6
KL1501
Interbus Koppler BK4000

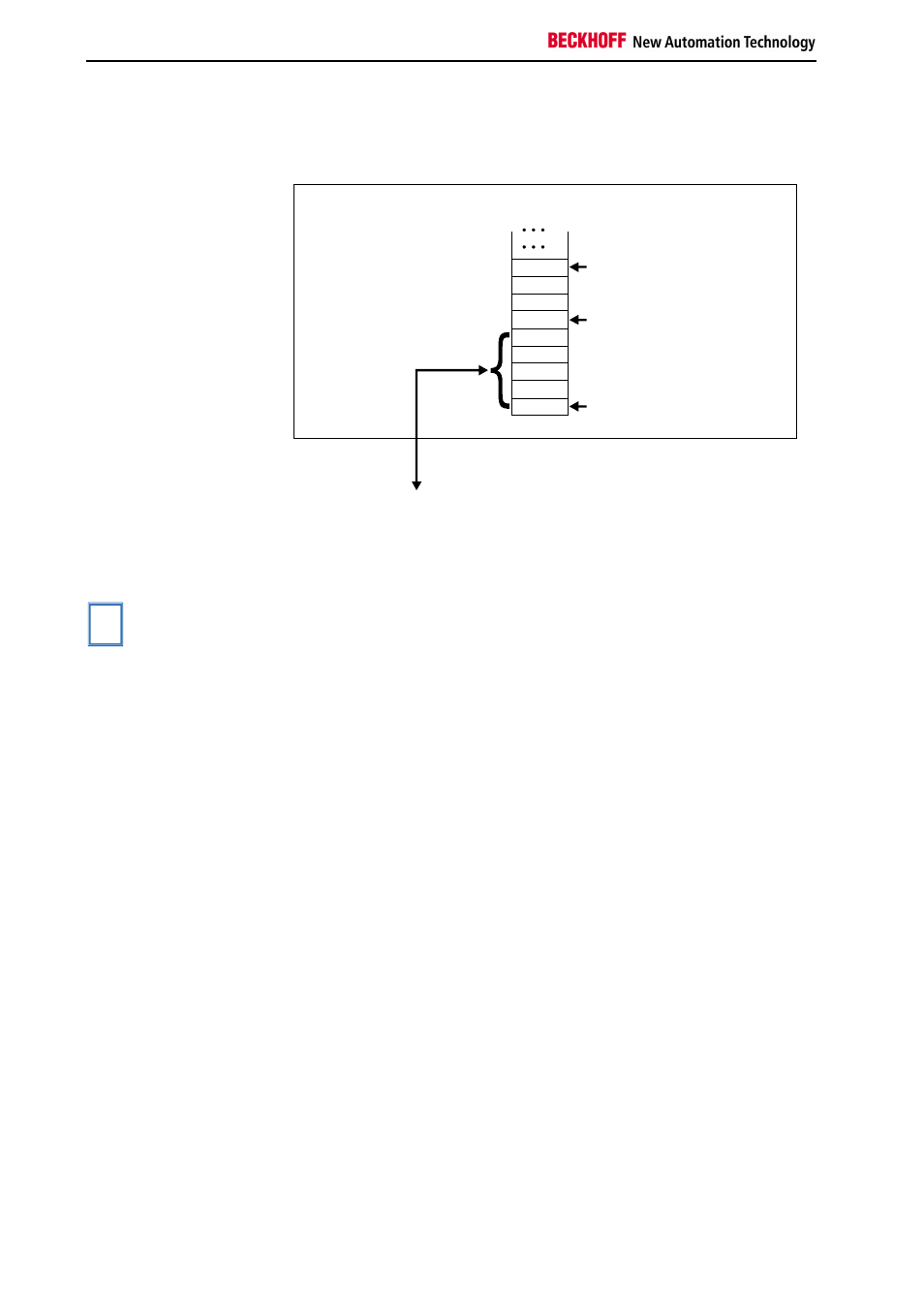

Der Interbus Koppler BK4000 mappt die KL1501 standardmäßig mit 5 Byte
Eingangs- und 5 Byte Ausgangsdaten.
Offset Klemme 1= 0
Offset Klemme 2 Kanal 1 = 5
Offset Klemme 2 Kanal 2 = 8
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden.
Das Control-/Statusbyte wird
zur Parametrierung mit
eingeblendet (KL1501).
K-Bus
Interbus Buskoppler
BK4000
Zur Busklemme
Nutz H
Nutz L
C/S
C/S
C/S
D3
D2
D1
D0
0
Die Klemme wird
im Buskoppler
gemappt.
andere Buskoppler und
weitere Angaben
Nähere Angaben zur Mapping-Konfiguration von Buskopplern finden Sie
im jeweiligen Buskoppler-Handbuch im Anhang unter Konfiguration der
Master.
i
Hinweis
Im Anhang befindet sich eine Übersicht über die möglichen Mapping-
Konfigurationen in Abhängigkeit der einstellbaren Parameter.
Parametrierung mit KS2000 Mit der Konfigurations-Software KS2000 können die Parametrierungen
unabhängig vom Feldbussystem über die serielle Schnittstelle des
Buskopplers durchgeführt werden.
