Klemmenkonfiguration
KL5121 7
Klemmenkonfiguration
Jeder Klemmenkanal wird im Buskoppler gemappt. In Abhängigkeit vom
Typ des Buskopplers und von der eingestellten Mapping-Konfiguration
(z.B. Motorola/Intel Format, Wordalignment,...) werden die Daten der
Klemme unterschiedlich im Speicher des Buskopplers abgebildet.
Im Gegensatz zu den analogen Ein- und Ausgangsklemmen wird bei der
KL5121 unabhängig vom überlagerten Feldbussystem immer das Control-
und Status-Byte mitgemappt.

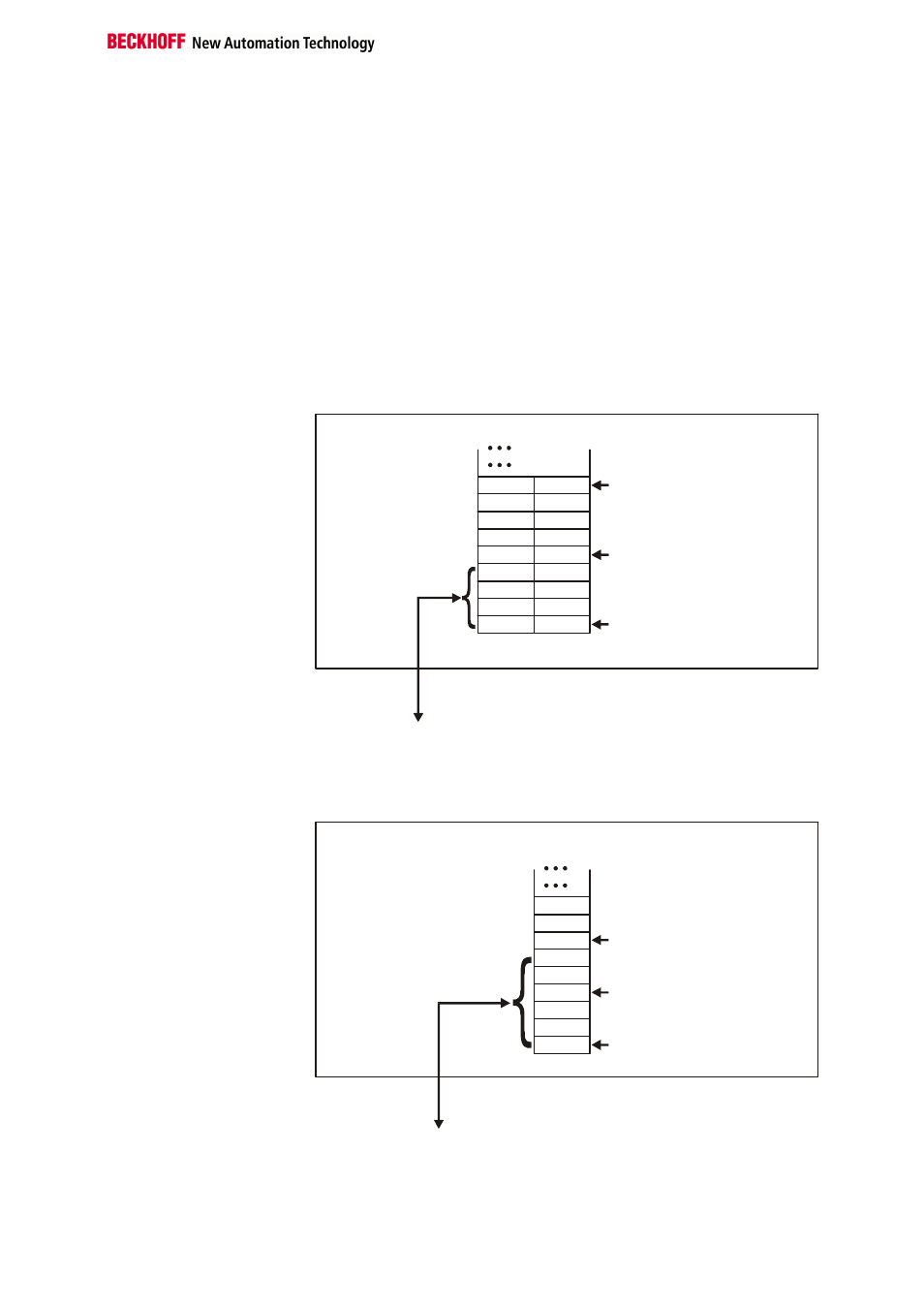

Beckhoff-Lightbus
Koppler BK2000 Beim Beckhoff-Lightbus Koppler BK2000 wird neben den Datenbytes auch
immer das Control-/Statusbyte gemappt. Dieses liegt stets im Low-Byte auf
der Offsetadresse des Klemmenkanals.
0 Offset Klemme 1 Kanal 1 = 0
Offset Klemme 2 Kanal 1 = 4
KL5121
Offset Klemme 2 Kanal 2 = 8
Nutzdatenzuordnung je
nach Mapingkonfiguration
K-Bus
Beckhoff-Lightbus
Buskoppler
BK2000
Zur Busklemme
L H
C/S - 0
D0 - 0
D0 - 1
D1 - 0
D1 - 1
C/S - 1
C/S
C/S
Nutz L Nutz H
Nutz H Nutz L
C/S
Die Klemme wird
im Buskoppler
gemappt.
Profibus-Koppler BK3000 Beim Profibus-Koppler BK3000 wird die KL5121 immer mit 6 Byte Ein-
gangs- und 6 Byte Ausgangsdaten gemappt.
Offset Klemme 1 Kanal 1 = 0
Offset Klemme 1 Kanal 2 = 3
Offset Klemme 2 Kanal 1 = 6
KL5121 Kanal 1
KL5121 Kanal 2
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden.
K-Bus
Profibus Buskoppler
BK3000
Zur Busklemme
Nutz H
Nutz L
D1 - 0
D0 - 0
D0 - 1
D1 - 1
C/S - 0
C/S
C/S - 1
0
Die Klemme wird
im Buskoppler
gemappt.
