8 Elektrische Installation

Drive Technology

Version: 1.5

AM3000 / AM3500

8.4

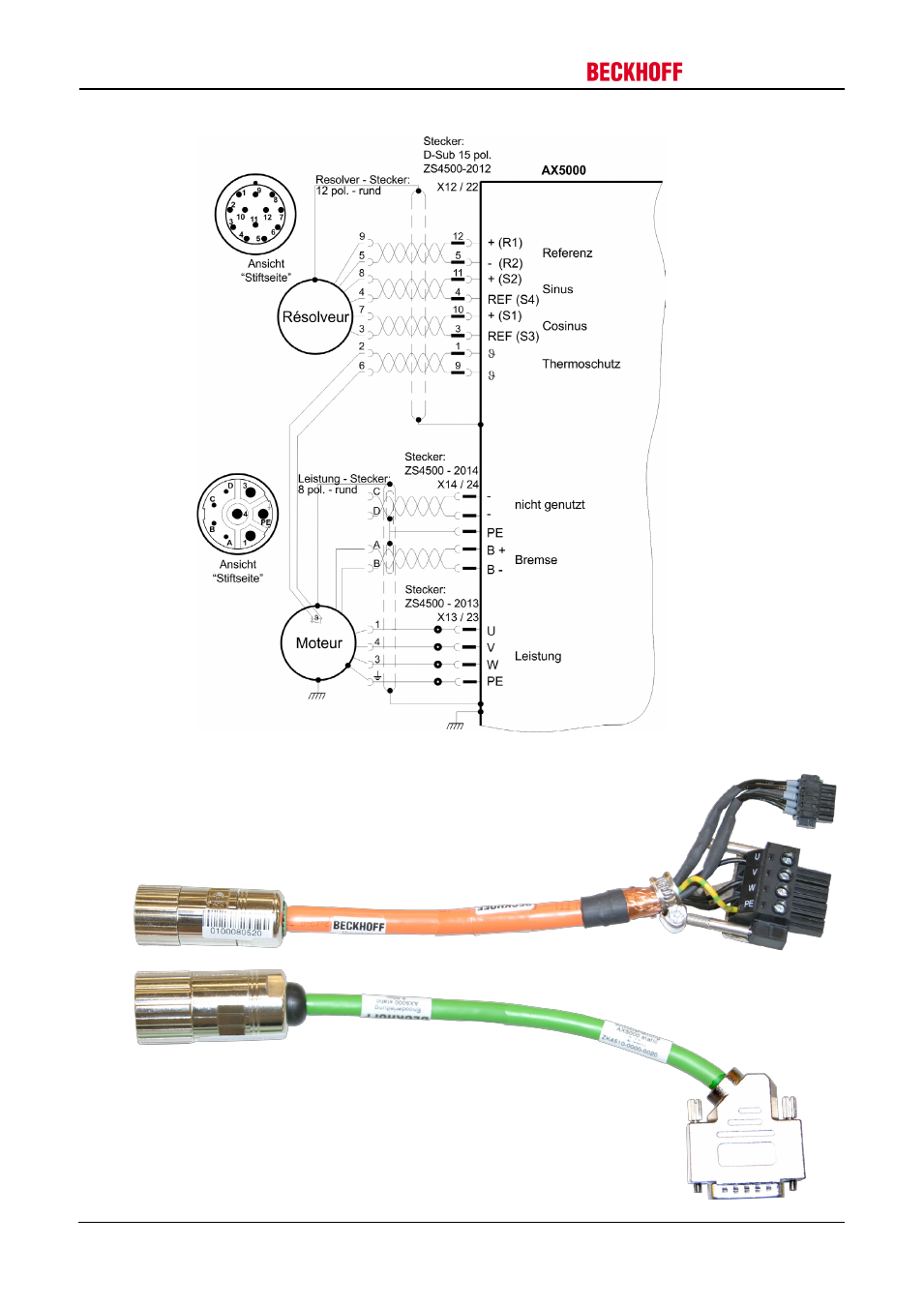

Anschlussbild AX5000 für Motoren mit Resolver

Bremse

Leistungsstecker

Motorleitung

8 pol. - rund

ZK4500-xxxx-xxxx

Resolverstecker

Resolverleitung

12 pol. - rund

ZK4530-0010-xxxx

D-Sub 15 polig

Leistung
