Timer und Interrupts Timer und Interrupts Timer und Interrupts Timer und Interrupts
Das BECKHOFF IIO System verfügt über 4 schnelle Interruptkanäle zur schnellen
Signalerfassung.

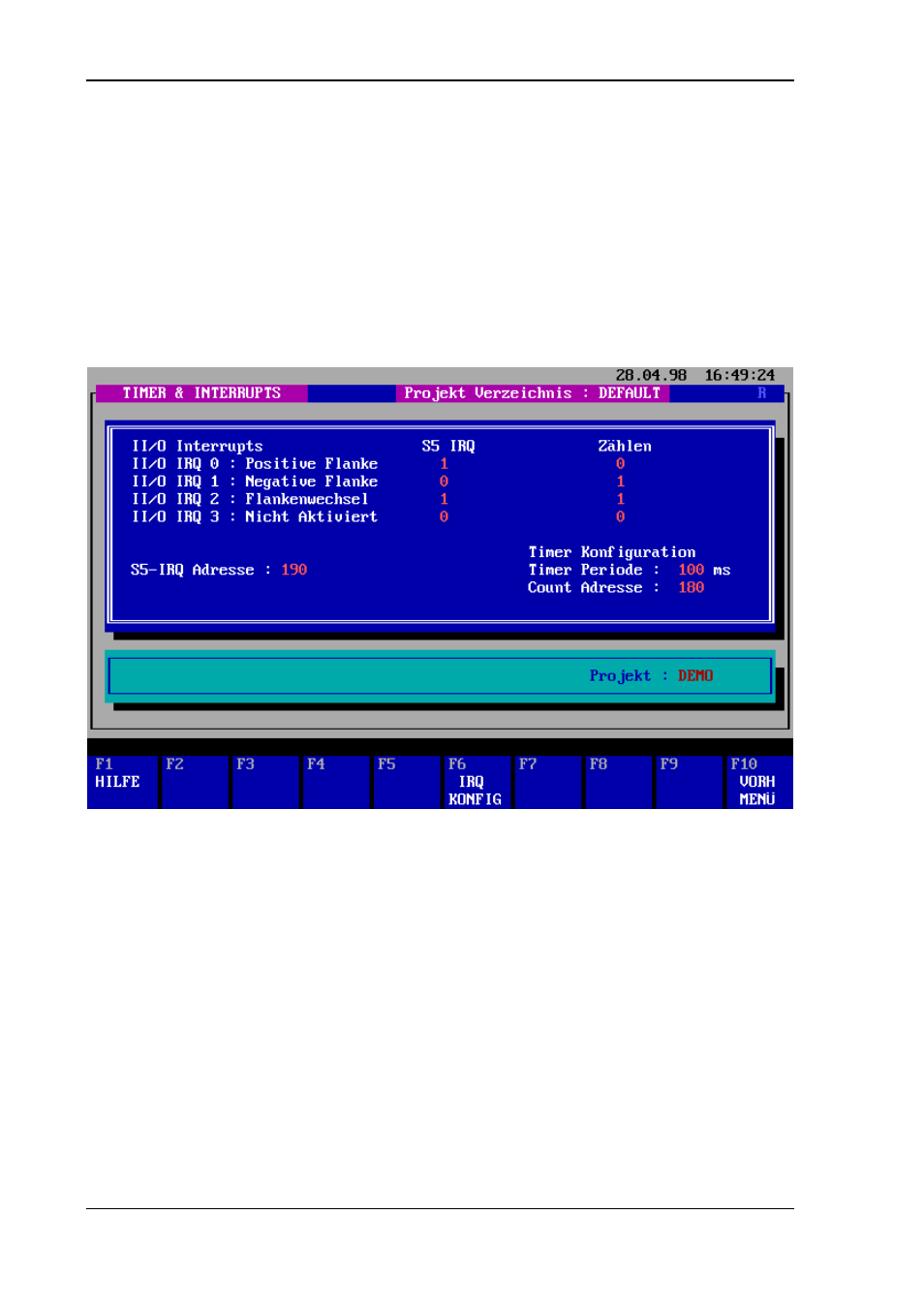

In diesem Menü werden die Kanäle konfiguriert
Die schnellen Interrupts werden konfiguriert indem der Cursor auf das entsprechende
Interruptfeld gesetzt wird und mit der Funktionstaste F6 die entsprechende
Charakteristik ausgewählt wird. Durch Betätigen der Taste F6 kann zwischen ‘Nicht
Aktiviert’, ‘Positive Flanke’, ‘Negative Flanke’ und ‘Flankenwechsel ‘ ausgewählt werden.
Ist der jeweilige Interruptkanal der Spalte ‘S5 IRQ’ mit einer ‘1’ aktiviert so wird bei
Eintreten des Interrupt Ereignisses ein Interrupt auf der S5 ausgelöst.
Das Rücksetzen einer Interruptanforderung geschieht durch einen Lesezugriff auf eine
bestimmte Zelle im Dual Port RAM. Die im Feld S5 IRQ Adresse
S5 IRQ Adresse S5 IRQ Adresse S5 IRQ Adresse eingetragene
Basisadresse gibt den Adressoffset an. Im Beispiel würde ein Zugriff auf Adresse 190 die
Interruptanforderung 0, ein Zugriff auf Adresse 192 die Interruptanforderung 2
zurücksetzen
