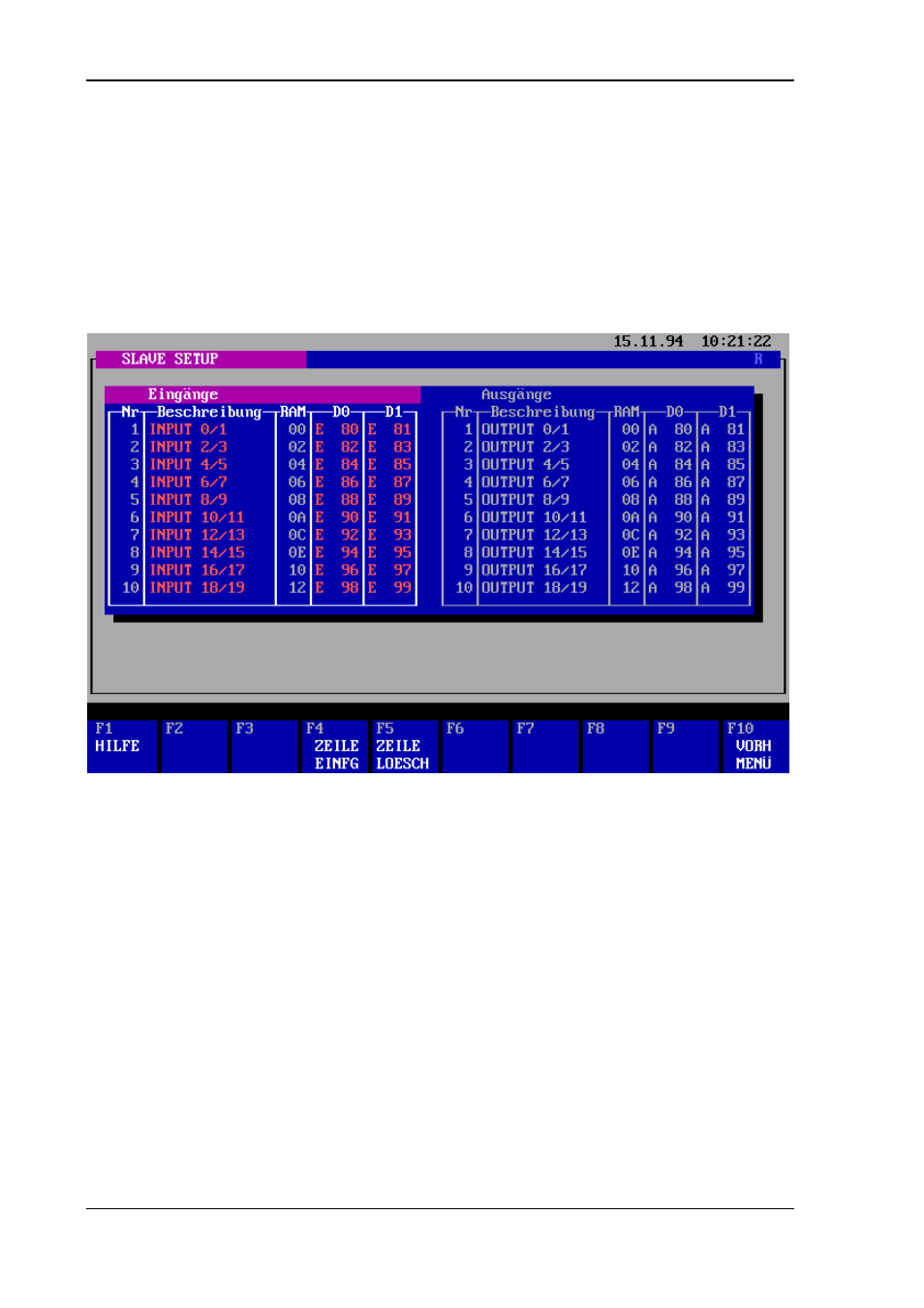

Dieses Menü dient zum Editieren der der Siemens Eingangsdaten. In der Spalte ‘Nr’
befindet sich die laufende Zeilennummer in der Tabelle. Im Feld ‘Beschreibung’ kann
eine beliebige Bezeichnung für die Zeile eingegeben werden. Das Feld ‘RAM’ enthält den
Ramoffset des Slave Empfangsbuffers. In den Feldern ‘D0’ und ‘D1’ werden die
Siemenseingangsadressen für die Daten vom entsprechenden Offset des
Empfangsbuffers eingetragen.
Es können nur Zeilen editiert werden die zuvor mit der Funktionstaste ‘F4’ eingefügt
worden sind.
Funktionstastenbelegung
Funktionstastenbelegung
Funktionstastenbelegung
Funktionstastenbelegung
F1
F1
F1
F1 HILFE
HILFE
HILFE
HILFE
Mit F1 wird der für die Menüebene entsprechende Hilfstext angezeigt.
F4
F4
F4
F4 ZEILE EINFÜGEN
ZEILE EINFÜGEN
ZEILE EINFÜGEN
ZEILE EINFÜGEN
Fügt in der aktuell angewählten Zeile (Cursorposition) eine neue Zeile ein.
Darunter stehende Zeilen erhalten der Reihenfolge entsprechend eine neue
Zeilennummer.
