4.1 Montage auf dem S5 Baugruppenträger
Montage auf dem S5 Baugruppenträger
Montage auf dem S5 Baugruppenträger
Montage auf dem S5 Baugruppenträger
1. Schalten Sie die Siemens S5 und eventuelle externe Spannungsversorgungen
ab.
2. Die C1120 wird auf dem Steckplatz für intelligente Peripherie- /
Kommunikations- Prozessoren (Steckplatz 0) des S5 Baugruppenträgers CR
700-1 montiert.
3.
Ziehen Sie den Blindstecker auf Steckplatz 1 ab, und montieren Sie die C1120
wie eine beliebige andere Baugruppe auf dem S5 Baugruppenträger.
Die C1120 benötigt keine externe Spannungsversorgung. Es wird direkt vom Netzteil der
S5 gespeist. Beim Einschalten der S5 geht damit auch die C1120 in Betrieb. Bevor die
C1120 jedoch den Betrieb aufnehmen kann, müssen sämtliche Lichtleiterverbindungen
hergestellt, und die C1120 korrekt konfiguriert werden.
4.2
4.2
4.2
4.2 Spannungsversorgung im Slavebetrieb
Spannungsversorgung im Slavebetrieb
Spannungsversorgung im Slavebetrieb
Spannungsversorgung im Slavebetrieb

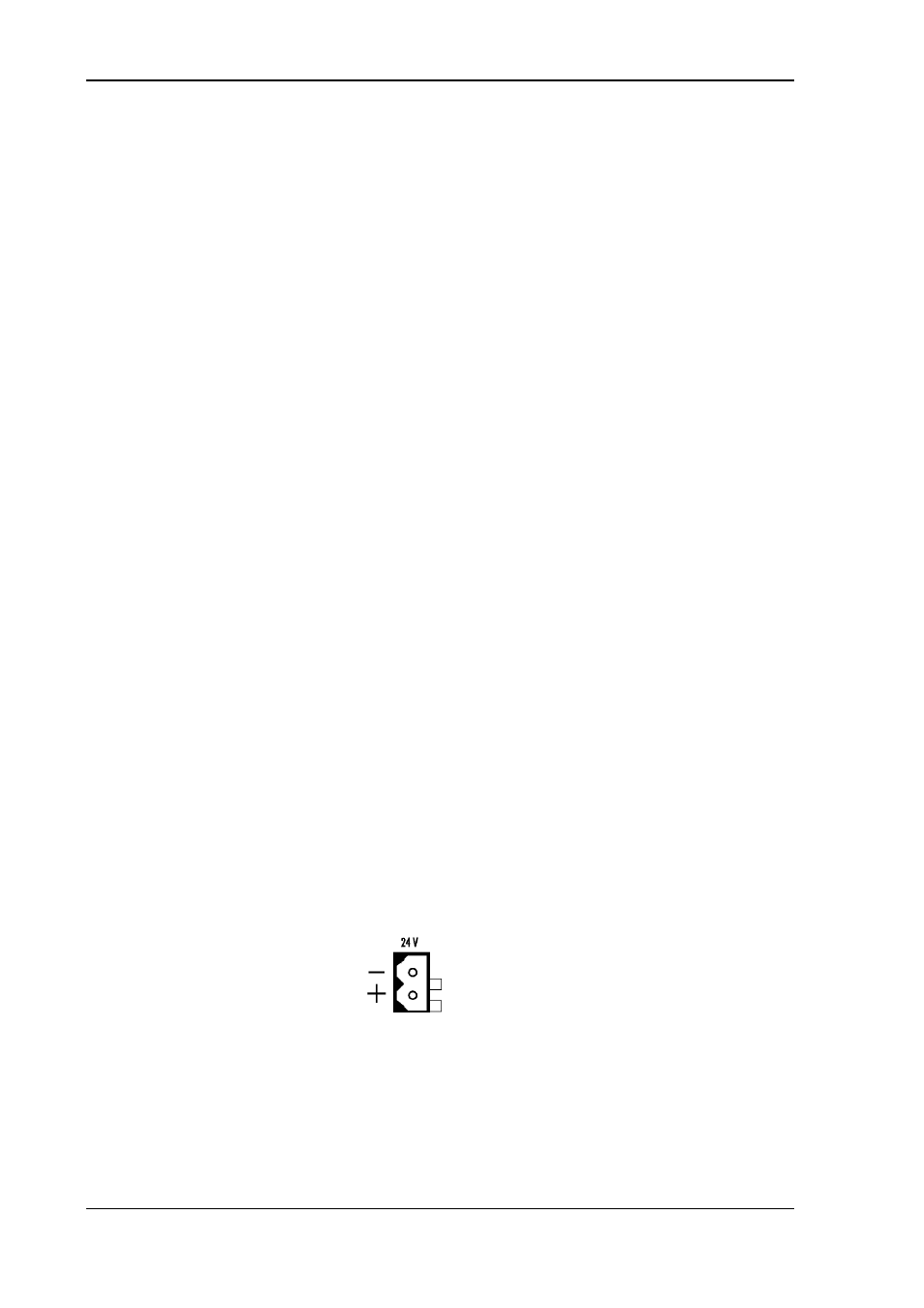

Wird die C1120 als intelligentes Slavemodul betrieben, so kann sie über den 24V Stecker
zusätzlich versorgt werden. Eine Versorgung ist nur notwendig wenn die S5 Steuerung
stromlos geschaltet ist. Somit wird sichergestellt das der LWL Ring auch bei
abgeschalteter S5 noch betriebsbereit ist.
