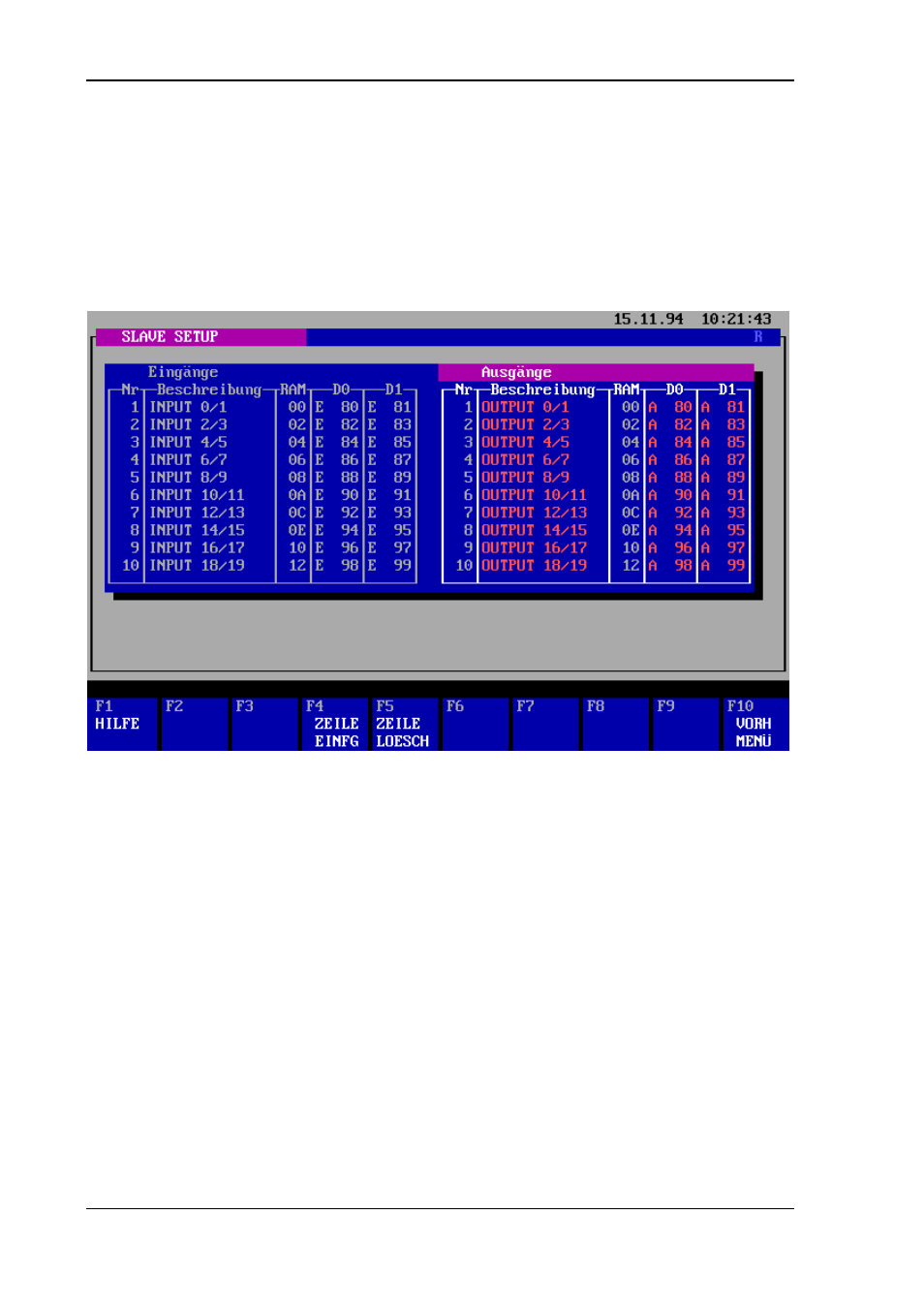

Dieses Menü dient zum Editieren der der Siemens Ausgangsdaten. In der Spalte ‘Nr’
befindet sich die laufende Zeilenummer in der Tabelle. Im Feld ‘Beschreibung’ kann eine
beliebige Bezeichnung für die Zeile eingegeben werden. Das Feld ‘RAM’ enthält den
Ramoffset des Slave Sendebuffers. In den Feldern ‘D0’ und ‘D1’ werden die
Siemensausgangsadressen für die Daten vom entsprechenden Ramoffset eingetragen.
Es können nur Zeilen editiert werden die zuvor mit der Funktionstaste ‘F4’ eingefügt
worden sind.
Funk
Funk
Funk
Funktionstastenbelegung
tionstastenbelegung
tionstastenbelegung
tionstastenbelegung
F1
F1
F1
F1 HILFE
HILFE
HILFE
HILFE
Mit F1 wird der für die Menüebene entsprechende Hilfstext angezeigt.
F4
F4
F4
F4 ZEILE EINFÜGEN
ZEILE EINFÜGEN
ZEILE EINFÜGEN
ZEILE EINFÜGEN
Fügt in der aktuell angewählten Zeile (Cursorposition) eine neue Zeile ein.
Darunter stehende Zeilen erhalten der Reihenfolge entsprechend eine neue
Zeilennummer.
