C1120V1.xy / C1120V2.20 Konvertierung
C1120V1.xy / C1120V2.20 Konvertierung
C1120V1.xy / C1120V2.20 Konvertierung
C1120V1.xy / C1120V2.20 Konvertierung

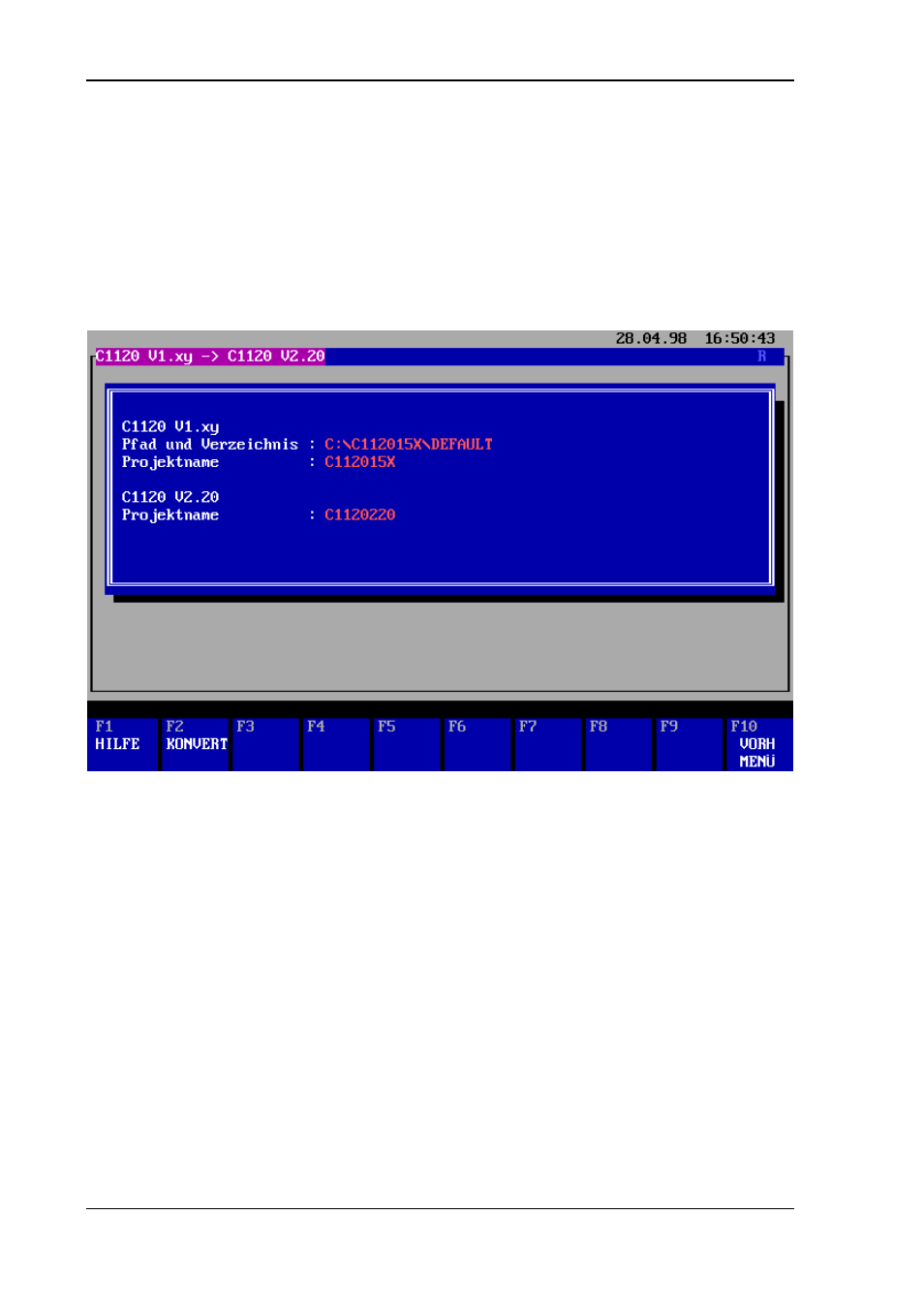

Dieses Menü dient zur Konvertierung von C1120 Projekten der Versionen 1.xy. Durch die
Behandlung der Buskoppler innerhalb der C1120 Version2.xy konnte das Datenformat
der I/O/ Liste nicht mehr abwärtskompatibel gehalten werden.
Hierbei werden im Feld ‘C1120V1.xy ; Pfad und Verzeichnis’ Pfad und Verzeichnis des
C1120 Projektes eingegeben.
Im Feld ‘C1120V1.xy ; Projektname’ wird der Projektname des C1120 Projekts
eingegeben.
Im Feld ‘C1120V2.20 ; Projektname’ wird der Projektname des zu erzeugenden C1120
Projekts eingegeben. Pfad und Verzeichnis lassen sich im Menü PROJEKT MANAGER
festlegen.
Mit der Funktionstaste F2 wird die Konvertierung ausgelöst.
Parameter die in C1120V1.xy Projekten nicht bekannt sind werden automatisch auf ihre
Defaultwerte gesetzt ( Siehe auch Menü EDIT KONFIGURATION ).
