BECKHOFF C1120 Benutzerhandbuch
Seite 60
C1120 S5 zu II/O Interface Ba
C1120 S5 zu II/O Interface Ba
C1120 S5 zu II/O Interface Ba
C1120 S5 zu II/O Interface Baugruppe
ugruppe
ugruppe
ugruppe Beckhoff
II/O
Beckhoff II/O
Beckhoff II/O
Beckhoff II/O----System
System
System
System
Seite 60 von 78 Version
2.20
Edit
Konfiguration
Edit Konfiguration
Edit Konfiguration
Edit Konfiguration

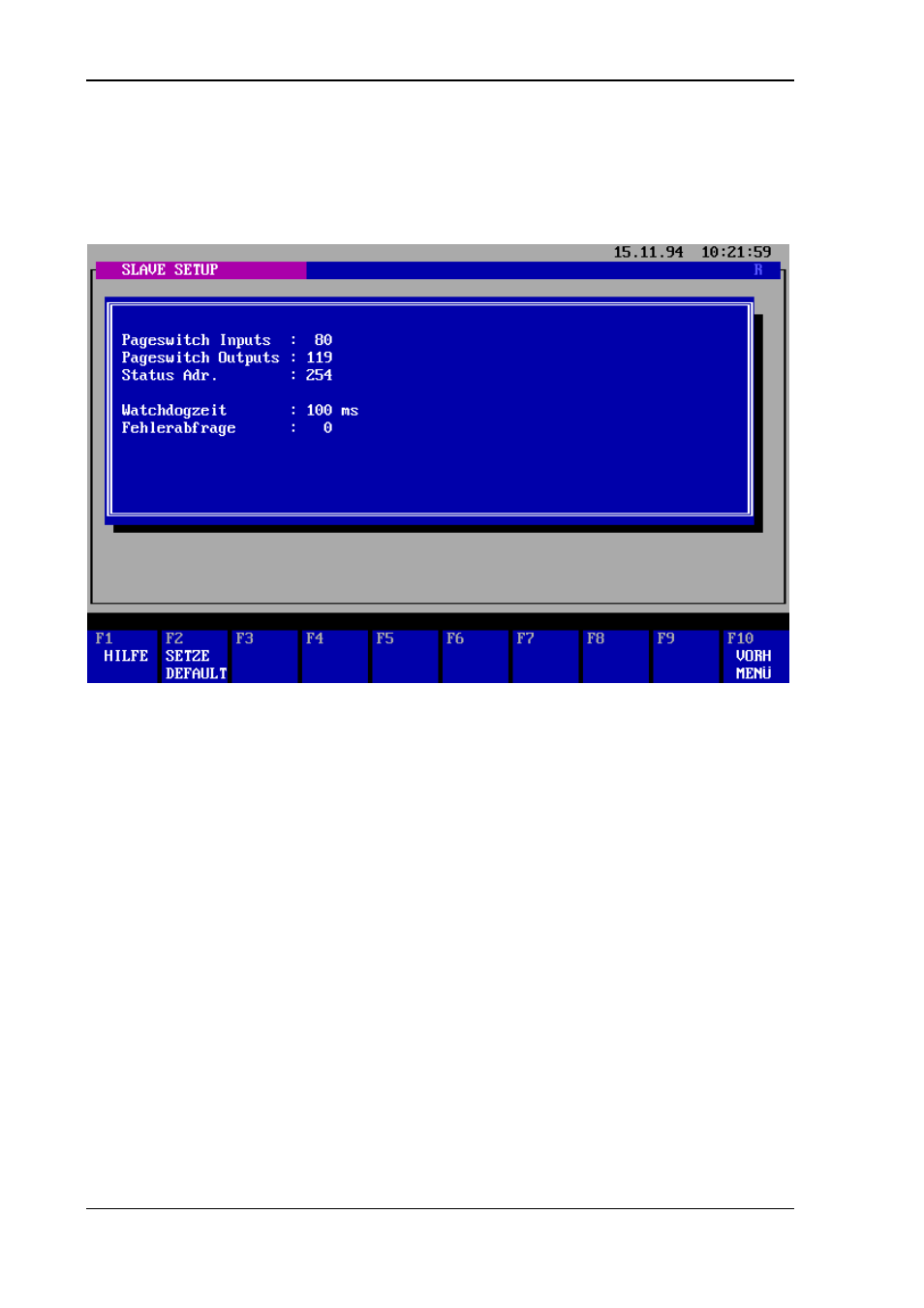

In diesem Menü werden die zum Betrieb der C1120 notwendigen Konfigurationsdaten
eingetragen.
Der Pageswitch Mechanismus gewährleistet, daß der S5 immer ein in sich konsistentes
Abild zugeschaltet wird. Der ‘Pageswitch Inputs’ steht hierbei defaultmäßig auf dem
kleinsten vorhandenen Eingang, der ‘Pageswitch Outputs’ steht auf dem höchsten
vorhanden Ausgang.
Das Feld ‘Statusadresse’ legt die Basisadresse des Statusbytes fest. Das Statusbyte
übergibt der Siemens Steuerung die folgenden Informationen :
Statusbyte.0 : nicht belegt
Statusbyte.1 : nicht belegt
Statusbyte.2 : LWL Timeoutfehler
Statusbyte.3 : nicht belegt
