BECKHOFF M3000 - Handbuch (Seite 12)

M3000 Absolut-Encoder Beckhoff II/O-System
Seite 12 von 15 Version : 1.0 Datum : 9.3.94
4. Installationshinweise
Der Anschluß an den Lichtwellenleiter erfolgt bei Verwendung von Kunststoff-lichtleitern mit
LWL-Steckverbindern (Toshiba TOCP155). Die maximale LWL-Kabellänge bis zu den
Nachbarboxen sollte 45m bei Kunststofflichtleitern und 600m bei Glasfaser nicht übersteigen.
Diese Werte gelten nur, wenn beim Verlegen der LWL-Kabel Biegeradien von min. 30 mm
eingehalten werden. Bei Verwendung von Kunststofflichtleitern ist zur Montage der Stecker
kein Spezialwerkzeug erforderlich.

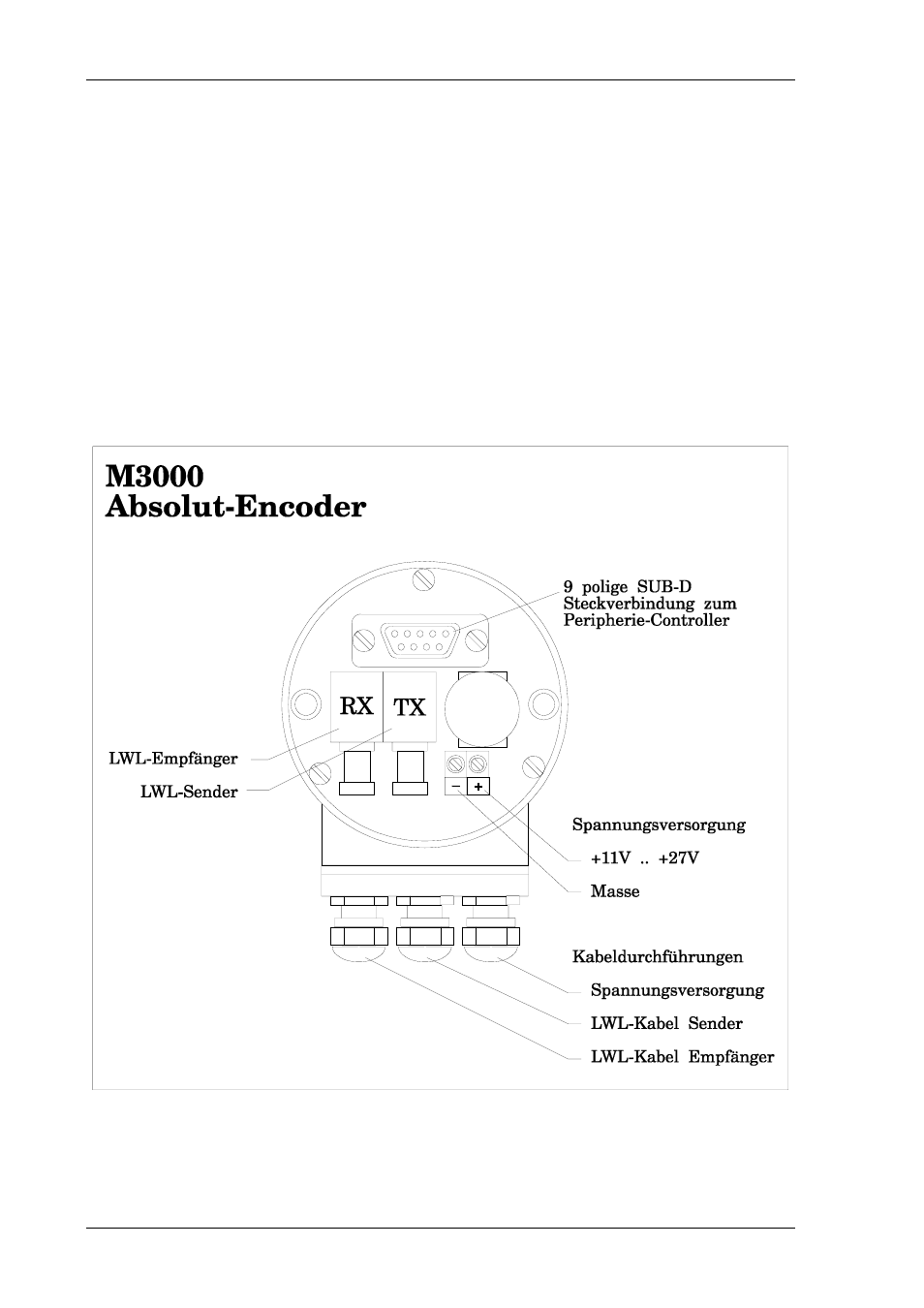

LWL-Anschlußeinheit
