1. Funktionsbeschreibung Hardware
M3000
Allgemeines
Der Absolutencoder M3000 entspricht den Spezifikationen der programmierbaren Encoder
der Baureihe CE-65-M (4096/4096) und wird über das integrierte Lichtwellenleiter-Interface
direkt in den Lichtleiterring, als Peripherie-Modul des II/O-Systems, angeschlossen.
Aufbau

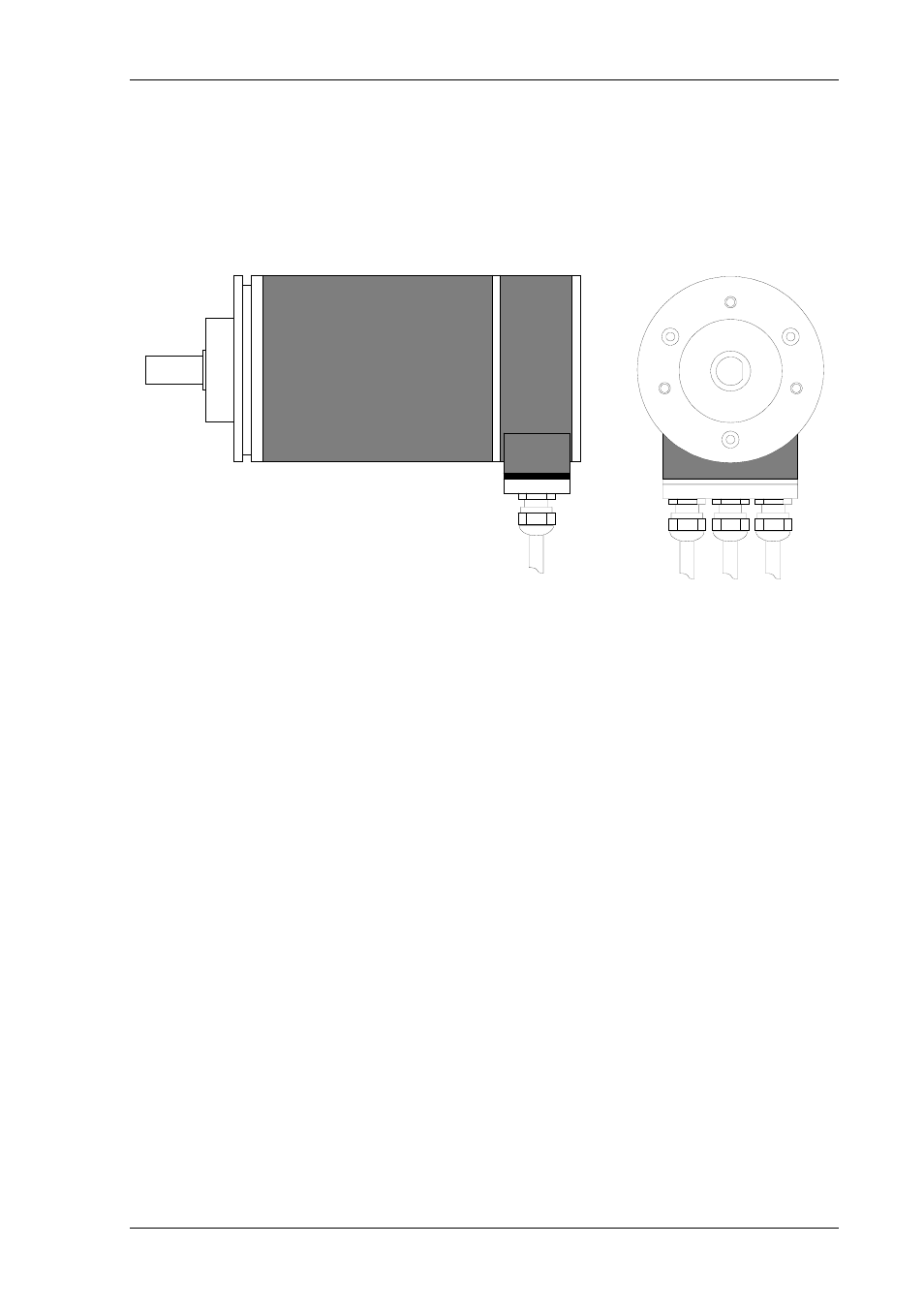

Das Peripherie-Modul M3000 besteht aus zwei Einheiten, dem Encoder und der LWL-
Anschlußeinheit an den Lichtleiterring, die die Funktion eines Abschlußdeckels für das
Encodergehäuse erfüllt.
Die LWL-Anschlußeinheit beinhaltet den Sender und Empfänger des Lichtleiters und die
Anschlußklemmleiste mit Eingangsfilter für die Spannungsversorgung.
Dieser Aufbau erfüllt die Erfordernisse der Schutzklasse IP 65.
