Betriebsanleitung Umstech-Automat 1220/4
Seite 6-22
© Beisler GmbH, Hösbach
Abb. 17 Abstand des linken Greifers (3)
6.5.2.1
Quer zur Nährichtung
Im linken Umkehrpunkt des Greifers soll der Abstand zwischen Na-
delmitte und Greiferspitze 2,3 bis 2,5 mm betragen.
1. Schrauben Sie Stichplatte, vorderen Transporteur, sowie
vorderen und hinteren Nadelschutz ab.
2. Bringen Sie den Greifer in seinen linken Umkehrpunkt.
3. Lösen Sie Schraube (1) und bringen Sie den Greifer am An-
schlag (2) in Anlage.
4. Ziehen Sie Schraube (1) wieder fest.
5. Lösen Sie Schraube (3) etwas, daß sich der Greiferträger (4)
schwer drehen lässt.
6. Drehen Sie den Greiferträger so, daß der Abstand zwischen
Nadelmitte und Greiferspitze 2,3 bis 2,5 mm beträgt.
7. Ziehen Sie Schraube (3) noch nicht fest.
6.5.2.2 In
Nährichtung

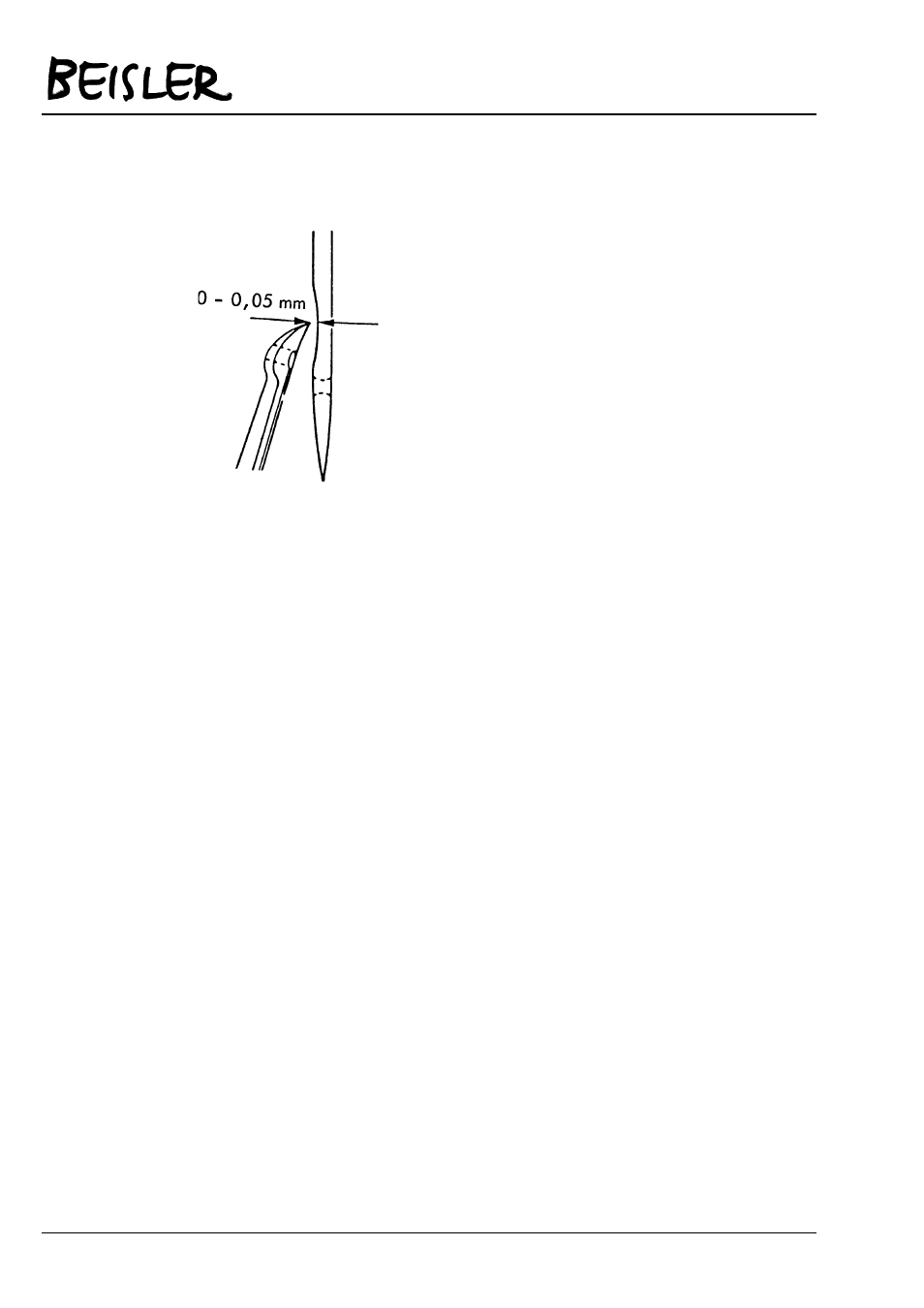

Der Abstand zwischen Greiferspitze und Nadel soll 0 bis 0,05 mm be-
tragen.
1. Drehen Sie am Handrad in Drehrichtung, bis die Greifer-
spitze genau in Nadelmitte steht.
2. Schieben Sie Greiferträger (4) so, daß der Abstand zwi-
schen Greiferträger und Nadel 0 bis 0,05 mm beträgt.
