Kapitel 6: Bedienung
Seite 6-31
6.5.7 Transporteurhöhe

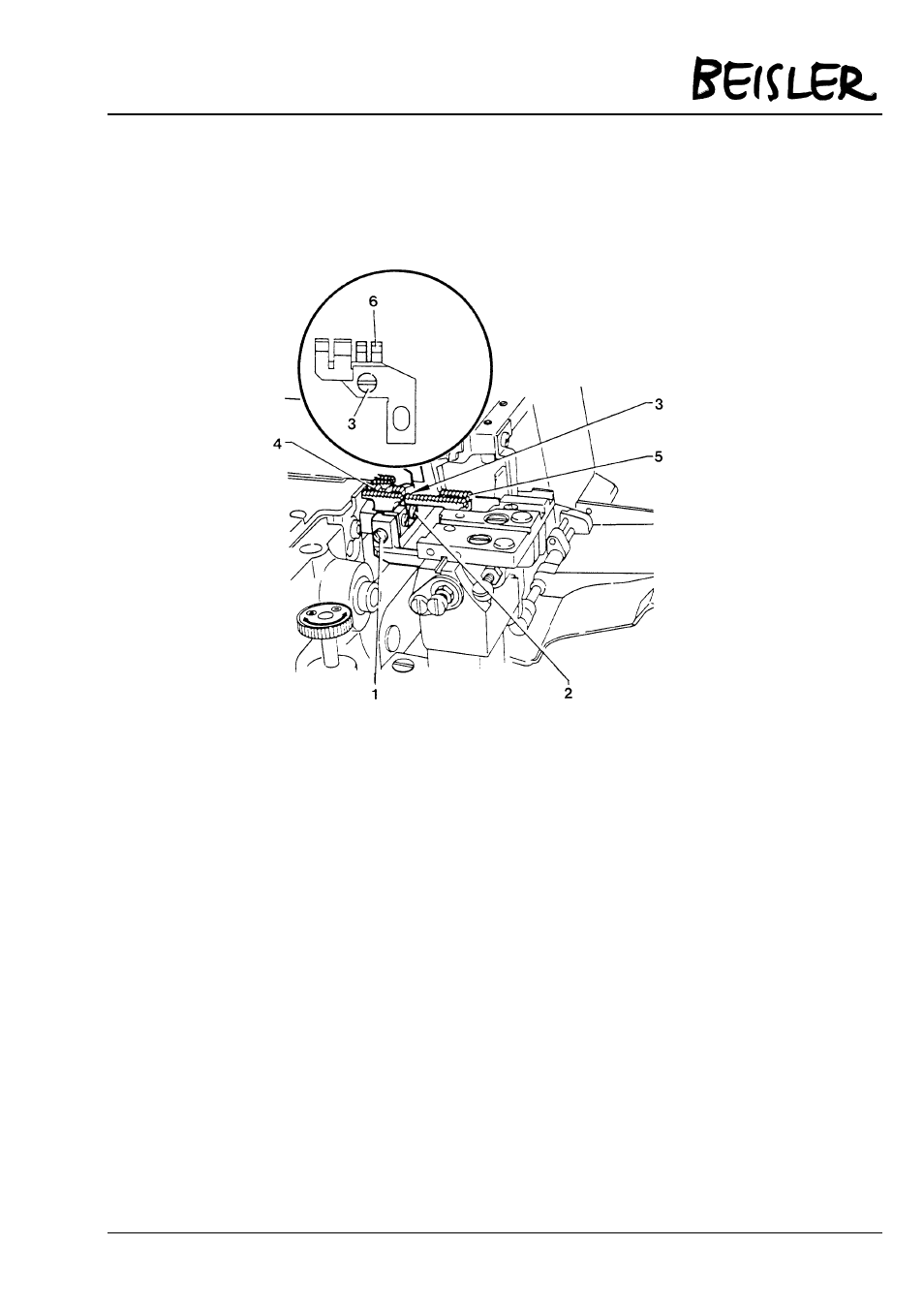

Abb. 29 Transporteurhöhe
Wenn die Transporteure in ihrer höchsten Stellung stehen, sollen die
Zähne des Haupttransporteurs (4) 0,8 mm, die Zähne des Differential-
transporteurs (5) 0,9 bis 1 mm und die Zähne des Hilfstransporteurs
(6) 0,6 bis 0,7 mm über der Oberkante der Stichplatte stehen.
1. Nehmen Sie die Stichplatte ab und lösen Sie die Schrauben
(1) (2) (3) etwas.
2. Drehen Sie am Handrad, bis die Transporteure in ihrer
höchsten Stellung stehen.
3. Legen Sie die Stichplatte auf.
4. Stellen Sie die Transporeure in ihrer Höhe so ein, daß die
Zähne des Haupttransporteurs (4) 0,8 mm, die Zähne des
Differentialtransporteurs (5) 0,9 bis 1 mm und die Zähne
des Hilfstransporteurs (6) 0,6 bis 0,7 mm über der Ober-
kante der Stichplatte stehen.
5. Ziehen Sie in dieser Stellung die Schrauben (1) (2) (3) fest.
