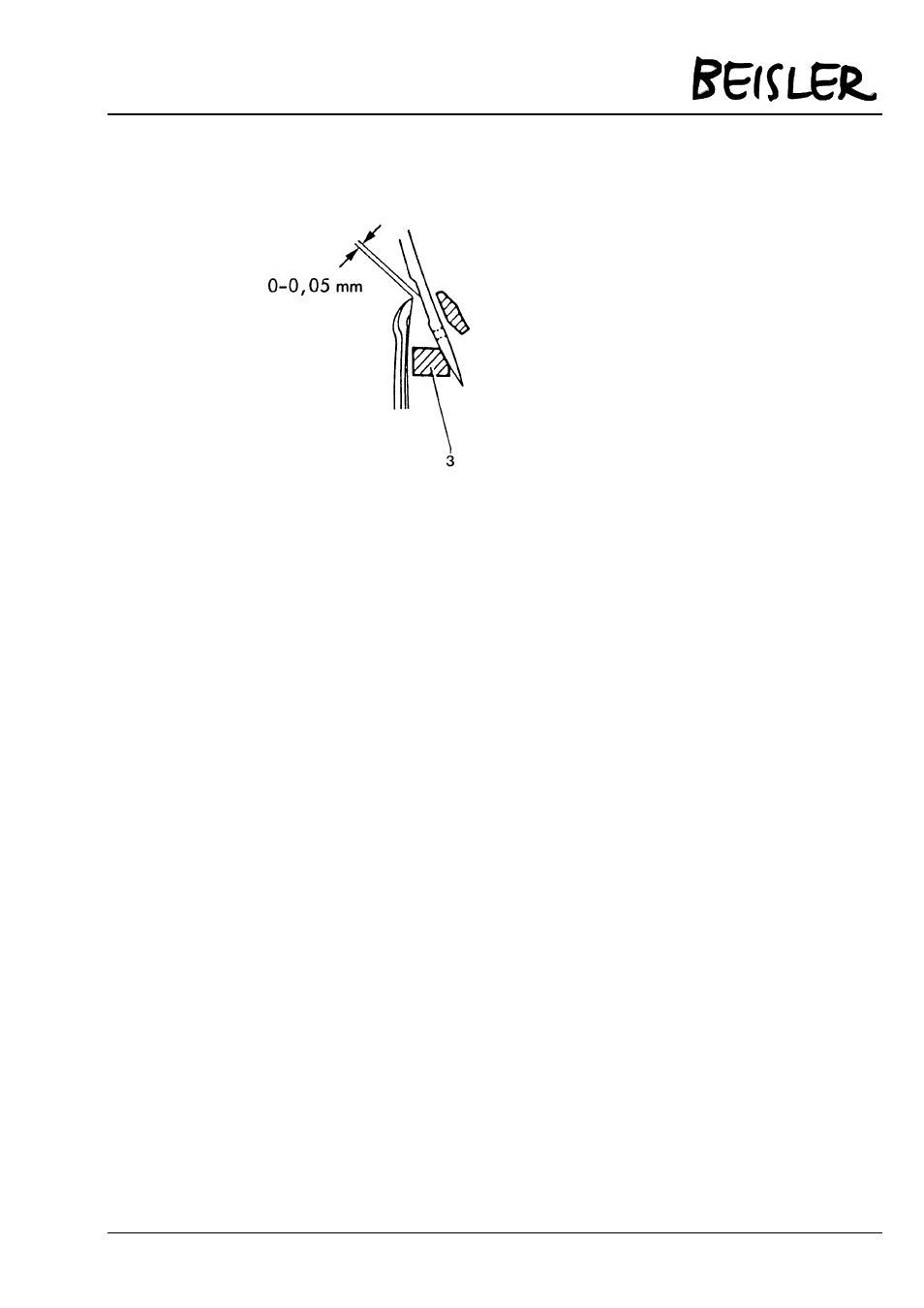

Abb. 24 Hinterer Nadelschutz (3)
Wenn die Spitze des linken Greifers in Nadelmitte steht, soll der Na-
delschutz ((2) in Abb. 20 bzw. (3) in Abb. 21) die Nadel so schieben,
daß zwischen Greiferspitze und Nadel ein Abstand von 0 bis 0,05 mm
vorhanden ist.
6.5.4.1 Bewegliche Versionen
1. Drehen Sie am Handrad in Drehrichtung, bis die Greifer-
spitze in Nadelrichtung steht.
2. Lösen Sie Schraube (1) und schieben Sie den Nadelschutz
(2) so, daß zwischen Greiferspitze und Nadelmitte ein Ab-
stand von 0 bis 0,05 mm vorhanden ist.
3. Ziehen Sie in dieser Stellung Schraube (1) fest.
6.5.4.2 Feststehende Versionen
1. Drehen Sie am Handrad in Drehrichtung, bis die Greifer-
spitze in Nadelmitte steht.
2. Lösen Sie die Schrauben (4) und schieben Sie den Nadel-
schutz (3) so, daß zwischen Greiferspitze und Nadel ein
Abstand von 0 bis 0,05 mm vorhanden ist.
3. Ziehen Sie die Schrauben (4) in dieser Stellung fest.
