Betriebsanleitung Kurznaht-Automat 2211-5
- C 52 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
HINWEIS - Ein- / Ausgänge aktivieren!
Um Fahrbewegungen der Maschine zu testen oder in
Intervallen ablaufen zu lassen, können die einzelnen
Bewegungsstufen durch die Ein- / Ausgänge der Ma-
schinensteuerung aktiviert werden (siehe Program-
mieranleitung, D.4.3 Service-Menü Ebene 1).
In der Regel wird die Einrichtung der Maschine über die
Parameterwerte der Nahtprogramme (Spezialparameter)
und die Parameterwerte der Maschinensteuerung (Glo-
balparameter) gesteuert. Die folgenden mechanischen Än-
derungen können zusätzlich erforderlich sein, um mit der
Einstellung der Parameterwerte korrekte Nähte zu erhal-
ten.
Richt-Laser justieren:
Der Richt-Laser kennzeichnet die Anlegeposition des rech-
ten und linken Hosenteils parallel zu Falter und Aufpick-
platte. Die Position des Richt-Lasers kann sowohl in ver-
tikaler als auch in horizontaler Ebene verändert werden.
Höhe der Halterung verstellen:

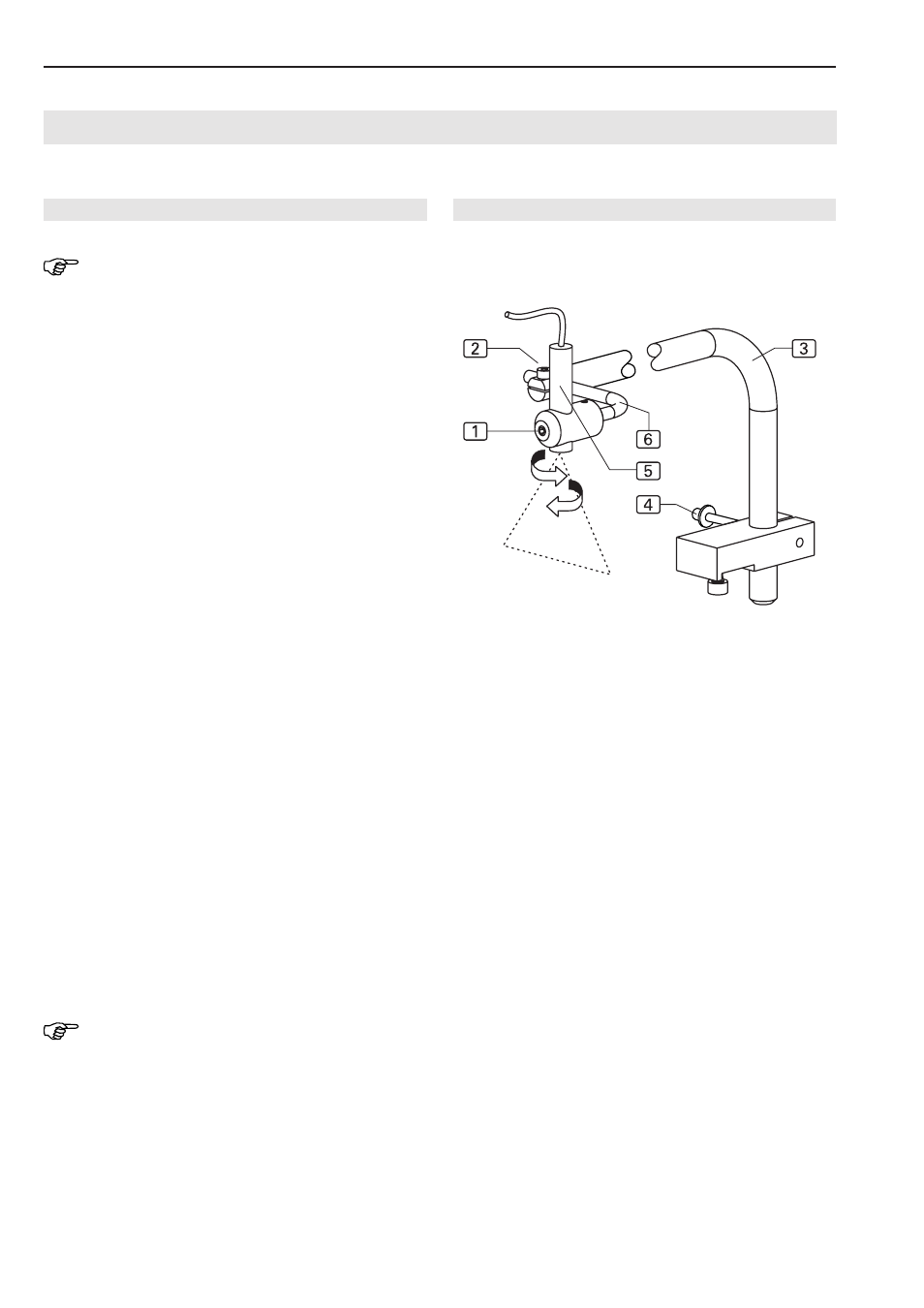

1. Abb. 14: Fixierschraube 4 an der Rückseite des Ar-
beitstisches lösen.
2. Halterung der Laserlampe 3 in der gewünschten
Höhe positionieren.
3. Fixierschraube 4 wieder festschrauben.
Horizontale Ausrichtung ändern:
1. Fixierschraube 1 lösen.
2. Laserlampe 5 in die gewünschte Position verdrehen.
3. Fixierschraube 1 wieder festschrauben.
Vertikale Ausrichtung ändern, um die Laserlampe in die
gewünschte Position zu neigen:
1. Fixierschraube 2 lösen.
2. Winkelhalterung 6 der Laserlampe in die gewünschte
Position schwenken.
3. Fixierschraube 2 wieder festschrauben.
HINWEIS - Nahtbreite!
Durch die vertikale Ausrichtung des Richt-Lasers kann
beim Vernähen der Schlitzleiste die Nahtbreite be-
stimmt werden.
Wird die Ausrichtung des Laser nach links verändert,
wird die Naht schmäler, wird die Ausrichtung des
Laser nach rechts verändert, wird die Naht breiter.
Abb. 14
