Cybex 20040 Eagle NX Leg Press Benutzerhandbuch
Seite 11
Cybex Benutzerhandbuch
11

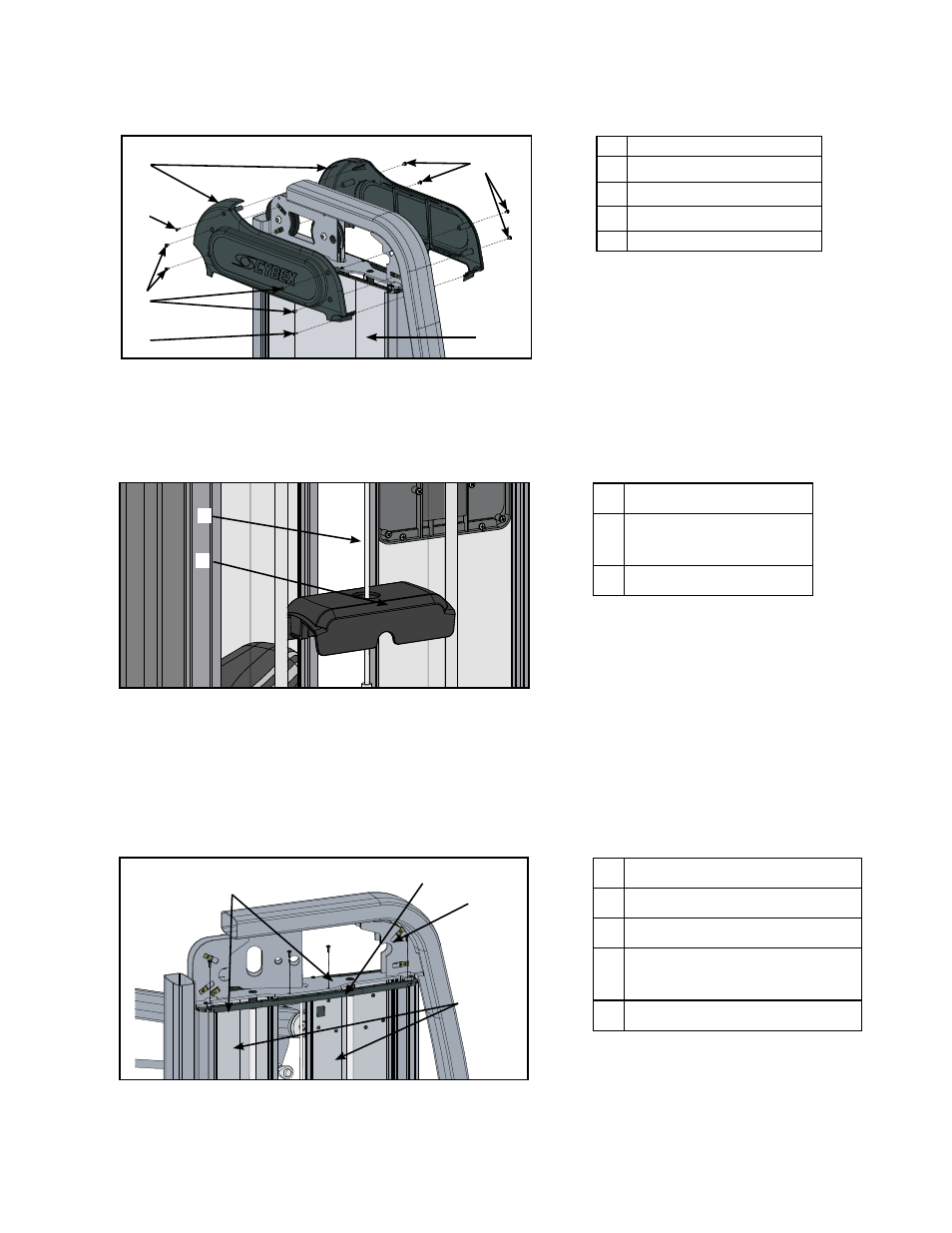

2. Entfernen Sie die zehn Schrauben, die die obere Abdeckung (vorne und hinten) mit dem
Rahmen verbinden, mit einem Schraubendreher
1
2
4
2
3
1
Description
1 10-32 Schrauben (8)
2 # 8 Schrauben (2)
3 Abdeckungen (2)
4 Rückplatte
3. Die vordere Abdeckung dem Kabel entlang nach unten schieben, um Zugriff zur
Kabelzugeinheit zu erhalten.
4. Die Rückplatte nach oben schieben und entfernen.
5. Die Seiten der oberen Gewichtsabdeckung zusammendrücken und hoch heben.
1
2
Beschreibung
1 Obere
Gewichtsabdeckung
2 Spiralspannstift
6. Den Spiralspannstift, der den Kabelzug verbindet, mit einem Hammer und einem 3/16 Zoll
Splintentreiber entfernen.
Entfernen der Gewichtsscheiben
1. Den Einstellknopf für das Inkrementgewicht auf 0 Pfund (0 kg) drehen.
2. Die vier Phillips-Kopfschrauben und die Kunststoffhalterung entfernen, um Zugriff zur
Führungsstange zu erhalten.
1
2
3
4
Beschreibung
1 Phillips-Kopfschrauben (4)
2 Kunststoffhalterung
3 Obere
Führungsstangenkappe (2)
4 Führungsstange (2)
3. Die oberen Führungsstangenkappen entfernen. Die Führungsstangenkappe enthält eine
Druckfeder, die weg fliegt, wenn sie zu schnell losgelassen wird. Die Führungsstangenkappe
mit der eingesetzten Druckfeder herunterschieben, bis die Kappe deutlich vom Rahmen
