5. Entfernen Sie die Nockenbaugruppe von der Rahmenbaugruppe.

Rahmen trennen

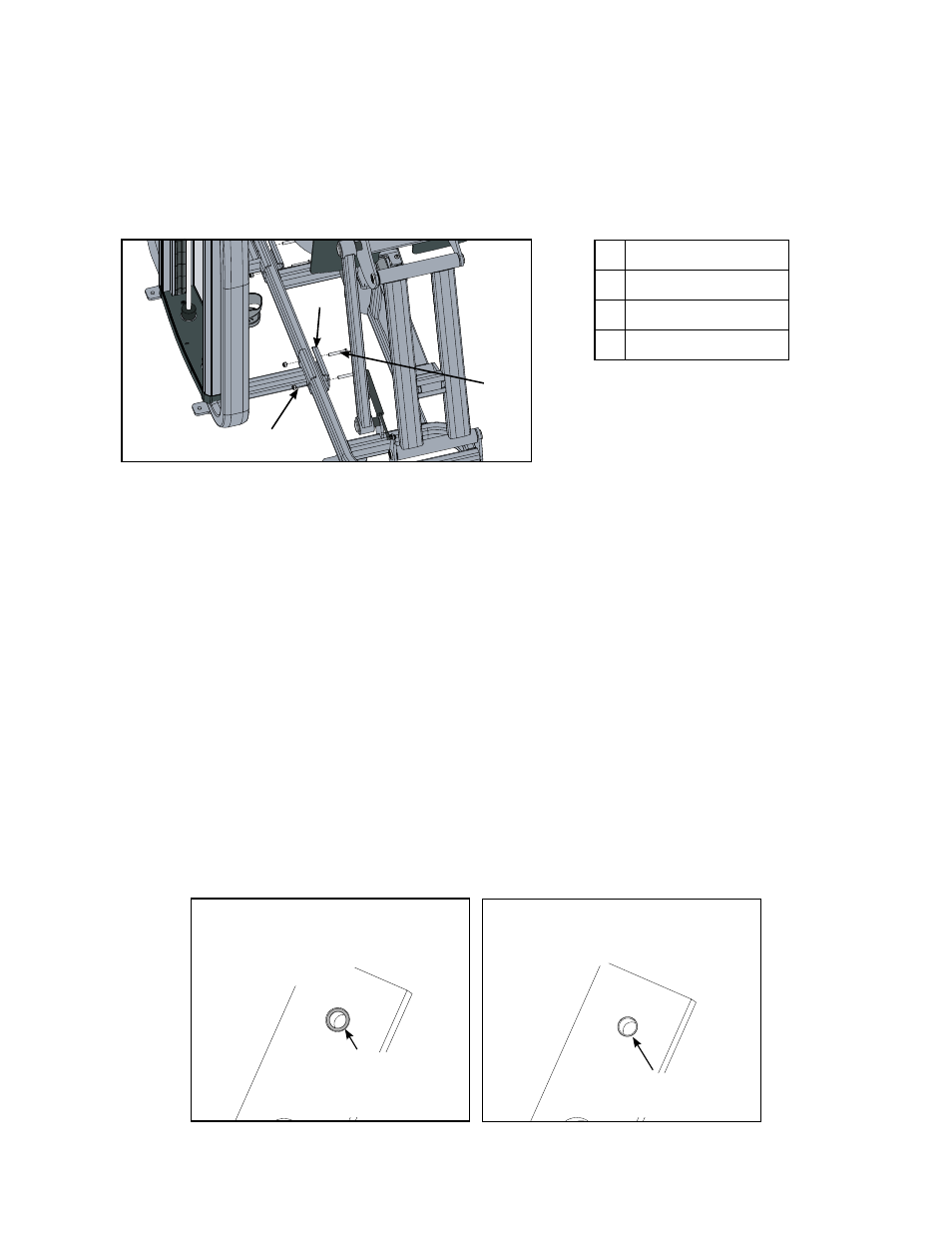

1. Die vier Schrauben, die vier Gegenmuttern und die zwei Verbinder, die die zwei Hälften des

Rahmens zusammenhalten, mit einem 7/32"-Inbussschlüssel und einem 9/16"-Schlüssel

entfernen.

1

2

3

Beschreibung

1 Schrauben (4)
2 Verbinder (2)
3 Klemmmuttern (4)

2. Jede Hälfte einzeln durch die Türe zur gewünschten Stelle transportieren.

Rahmen zusammenbauen

1. Stellen Sie die beiden Hälften des Rahmens zusammen.
2. Sichern Sie die beiden Hälften des Rahmens mit vier Schrauben, vier Gegenmuttern und

zwei Verbindern mit Hilfe eines 7/32”-Inbusschlüssels und einem 9/16”-Schlüssel.

Gewichtsscheiben anbringen

1. Die Führungsstangen nach außen biegen, sodass Sie vom Gerät entfernt sind. Bitten

üben Sie keinen übermäßigen Druck auf die Führungsstangen aus, da dies die unteren

Führungsstangenkappen beschädigen kann.

2. Wischen Sie die Führungsstangen über die gesamte Länge mit einem sauberen Tuch ab.
3. Schmieren Sie die Führungsstangen mit einer leichten Beschichtung mittelschweren Öls.
4. Jede Gewichtsscheibe einzeln anbringen, sodass der breite Rand der Durchführung nach

oben und der schmale Rand der Durchführung nach unten zeigt.

Schmaler Rand

der Buchse

FALSCH

Breiter Rand der

Buchse zeigt

nach oben

RICHTIG

5. Die oberste Gewichtsscheibe auf die Führungsstangen schieben.
