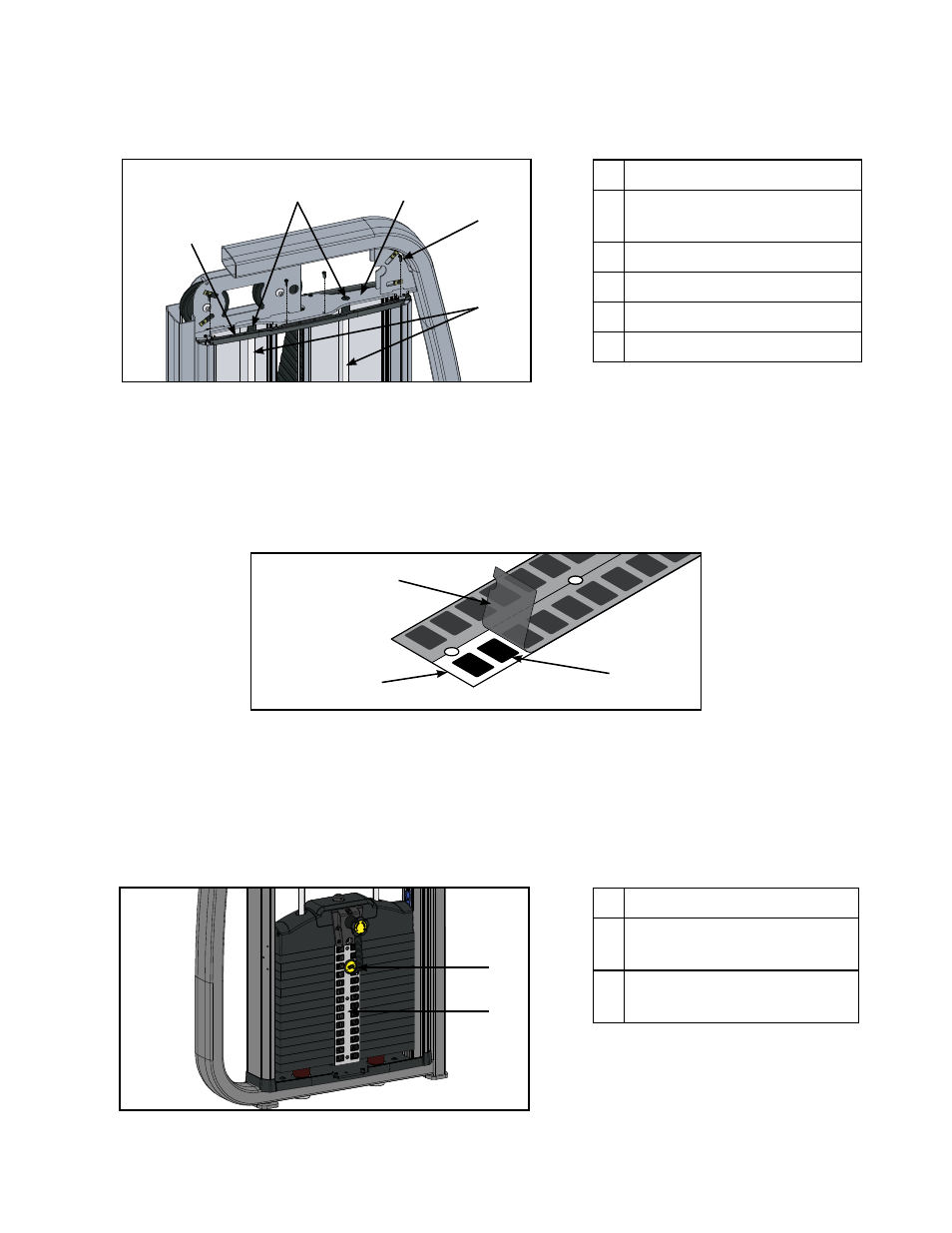

6. Die Druckfeder und die Führungsstangenkappen an den Führungsstangen anbringen. Die
Führungsstangenkappe mit der eingesetzten Druckfeder herunter schieben, bis die Kappe deutlich von
der Platte der Führungsstange entfernt ist und dann anbringen. Wiederholen Sie dies für die Rückseite.
1
5
3
4
2
Beschreibung
1 Obere
Führungsstangenkappe (2)
2 Führungsstange (2)
3 Führungsstangenplatte
4 Phillips-Kopfschrauben (4)
5 Kunststoffhalterung
7. Die vier Phillips-Kopfschrauben, die die Kunststoffhalterung festhalten, an der
Führungsstangenplatte anbringen.
Gewichtsscheiben-Aufkleber anbringen (falls diese nicht bereits auf den Gewichtsscheiben
angebracht sind)
1. Lösen Sie die Hälfte der Rückseite von den Gewichtsscheiben-Aufklebern. Stellen Sie dabei
sicher, dass die Aufkleben auf dem Deckblatt verbleiben.
Rückseite
Aufkleber für
Gewichtsscheiben
Deckblatt
2. Bringen Sie die Aufkleber an der dafür vorgesehenen Stelle auf den Gewichtsscheiben an.
3. Stecken Sie den Führungsstift in jedes Loch des Deckblatts der Aufkleber. (Als Führungsstift
eignen sich alle Stifte, die in das Loch des Gewichtturms passen, wie z. B. ein Auswahlstift
für Gewichtstürme)
4. Aufkleber ausrichten und auf die Gewichtsscheiben auftragen.
5. Deckblatt entfernen und dabei sicherstellen, dass die Aufkleber auf den Gewichtsscheiben verbleiben.
2
1
Beschreibung
1 Auswahlstift für
Gewichtsturm
2 Gewichtsscheiben-
Aufkleber
6. Wiederholen Sie die vorgenannten Schritte für die andere Hälfte der Gewichtsscheiben-Aufkleber.
