Cybex Benutzerhandbuch
15

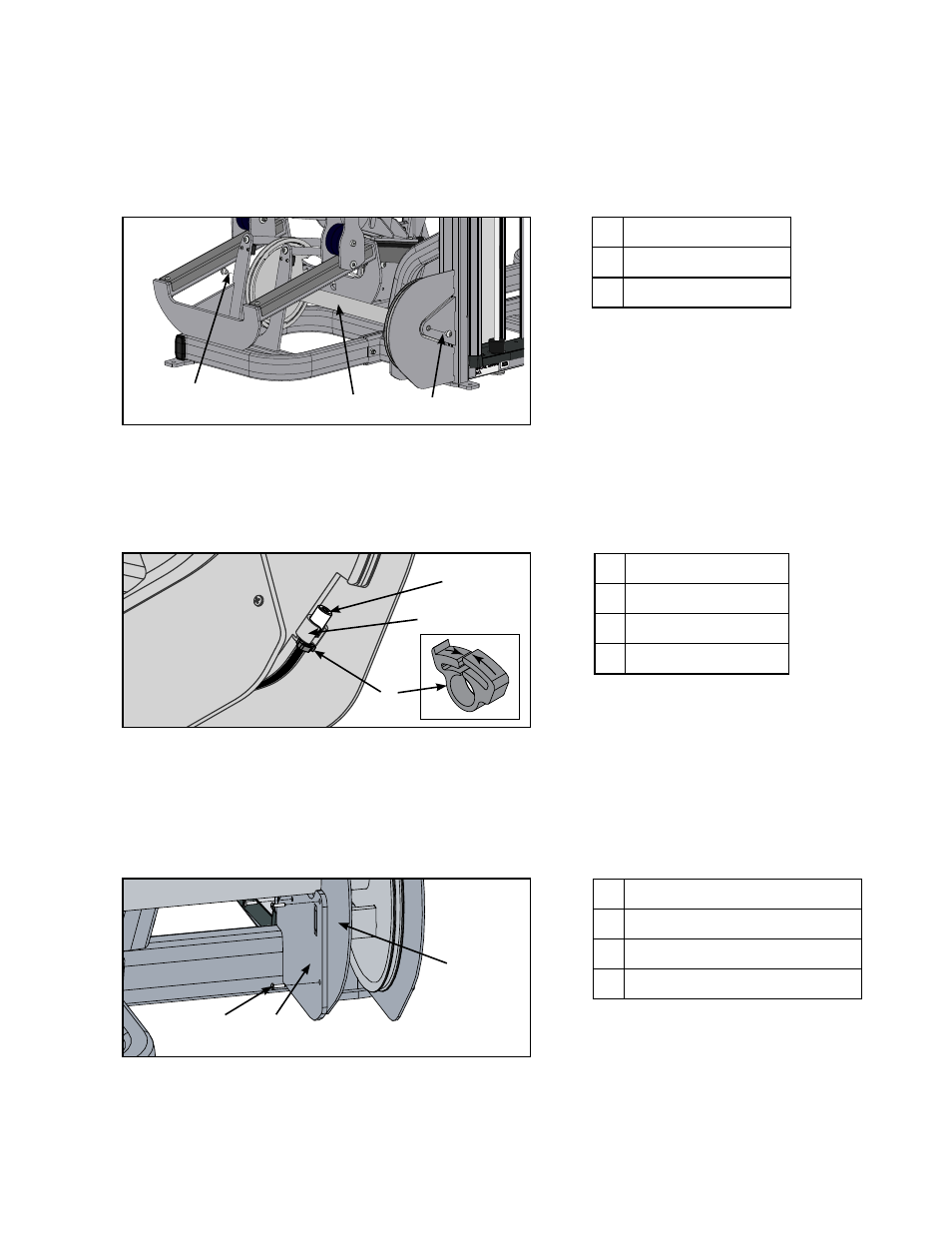

Nockenbaugruppe installieren
1. Legen Sie die Nockenbaugruppe in ihre Position auf der Rahmenbaugruppe.
2. Die zuvor entfernten beiden BHSCS, die die Nockenbaugruppe an der Rahmenbaugruppe
sichern, mit Hilfe der beiden 5/16”-Inbusschlüsseln installieren.
1
1 2
Beschreibung
1 BHSCS
2 Nockenbaugruppe
3. Drehen Sie die Nockenbaugruppe so, dass Sie Zugang zur Nockenkerbe haben.
4. Kabelende in der Nockenkerbe installieren.
5. Drücken Sie die Klemmenenden zusammen, um das Kabel an seiner Stelle zu sichern.
1
2
3
Beschreibung
1 Kabel
2 Klemme
3 Nockenkerbe
6. Wiederholen Sie das obige Vorgehen für das Gewichtskabel.
Führungsplatte installieren
1. Die drei Phillips-Kopfschrauben, die die Führungsplatte am Rahmen befestigen, mit einem
Phillips-Schraubenzieher lösen.
1
2
3
Beschreibung
1 Phillips-Kopfschrauben (3)
2 Rahmen
3 Führungsplatte
