entfernt ist. Langsam den Griff an der Führungsstange lösen und diese zur Seite legen.
4. Diesen Schritt für die gegenüberliegende Führungsstange wiederholen.
5. Die Führungsstangen nach außen biegen, sodass sie vom Gerät entfernt sind. Bitte
üben Sie keinen übermäßigen Druck auf die Führungsstangen aus, da dies die unteren
Führungsstangenkappen beschädigen kann.
6. Das oberste Gewicht aus dem Gerät schieben und beiseite legen.
7. Die Gewichtsscheiben herausheben und für die spätere Neuinstallation beiseite legen.

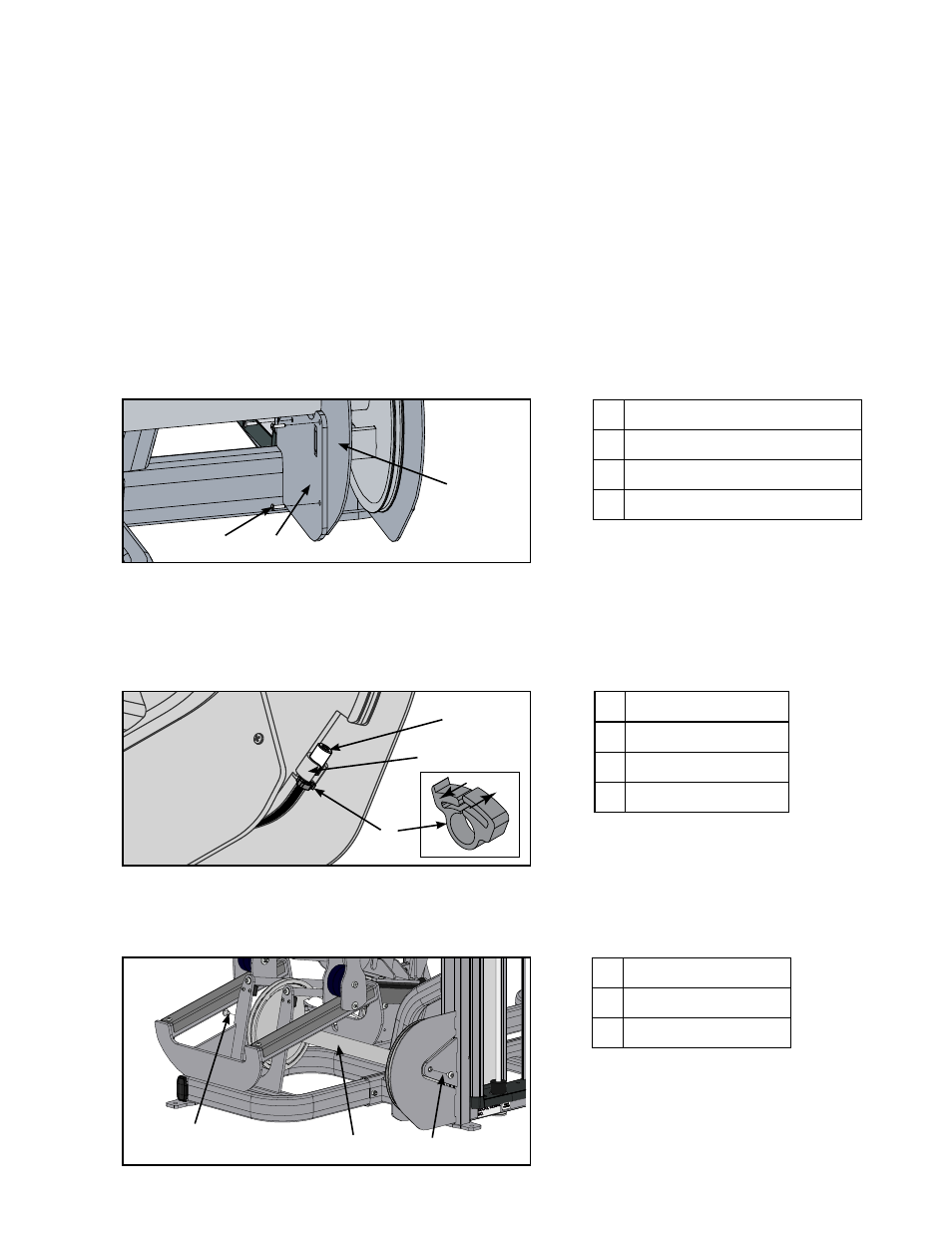

Führungsplatte entfernen
1. Die drei Phillips-Kopfschrauben, die die Führungsplatte am Rahmen befestigt, mit einem
Phillips-Schraubenzieher lösen.
1
2
3
Beschreibung
1 Phillips-Kopfschrauben (3)
2 Rahmen
3 Führungsplatte
Nockenbaugruppe entfernen
1. Drehen Sie die Nockenbaugruppe so, dass Sie Zugang zum Gewichtskabel und zur Klemme haben.
2. Drehen Sie die Klemme, um das Kabelende von der Nockenkerbe zu lösen und herauszulösen.
1
2
3
Beschreibung
1 Kabel
2 Klemme
3 Nockenkerbe
3. Wiederholen Sie obiges Vorgehen für das Sitzkabel.
4. Entfernen Sie die beiden BHSCS von der Nockenbaugruppe mit Hilfe der 5/16” Inbusschlüssel.
1
1 2
Beschreibung
1 BHSCS
2 Nockenbaugruppe
