115 mm (4,5 Zoll) HÄCKSELMASCHINE
7
DEUTSCH
MONTAGE

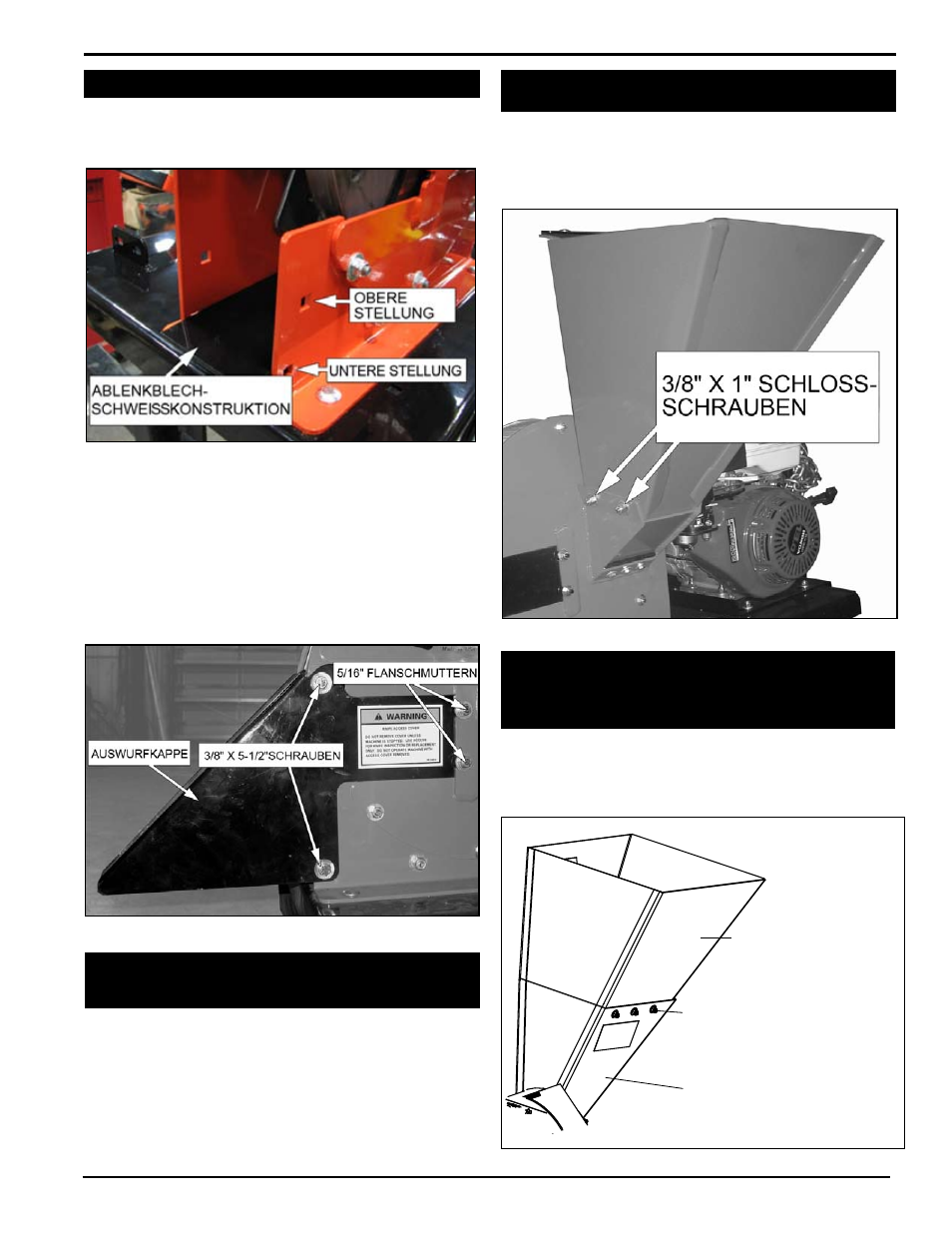

Versetzen Sie die Ablenkblech-Schweißkonstruktion des 1.
Häckslers an der Innenseite des Häckslergehäuses in die
untere Stellung (abbildung 2.4).
Schieben Sie die Auswurfkappe so auf das Häckslergehäuse, 2.
dass die Schrauben der Schweißkonstruktion in den Kerben
an der Plattenabdeckung positioniert sind (Abbildung 2.5).
Bringen Sie zwei gezahnte 5/16" Flanschmuttern auf den
Schrauben der Schweißkonstruktion an.
Setzen Sie zwei 3/8" x 5-1/2" Schrauben in die
3.
Schraubenbohrungen am Häckslergehäuse ein und
ziehen Sie die Schrauben mit 3/8" Unterlegscheiben und
3/8" Sechskantmuttern mit Klemmteil fest.
Abbildung 2.5, Auswurfkappe
Abbildung 2.4, Ablenkblech-Schweißkonstruktion des Häckslers
2.2 ANBRINGEN DER AUSWURFKAPPE
Befestigen Sie den Häckslerschacht mit vier 3/8" x
1" Schlossschrauben, Unterlegscheiben und Gegenmuttern
am Häckslergehäuse (Abbildung 2.6). Verwenden Sie auf jeder
Seite zwei Schrauben. Sichern Sie die Schrauben mit den
Gegenmuttern auf der Außenseite.
Abbildung 2.6, Häckslerschacht
2.4 ZUSAMMENBAU DES
AUSWURFSCHACHTS
Abbildung 2.7, Häckslerschacht-Verlängerung
HÄCKSLERSCHACHT-
VERLÄNGERUNG
3/8" X 1" SCHLOSSSCHRAUBEN
HÄCKSLERSCHACHT
Befestigen Sie die Häckslerschacht-Verlängerung mit sechs
3/8" x 1" Schlossschrauben, 3/8" Unterlegscheiben und
3/8" Muttern am Häckslerschacht (Abbildung 2.7). Verwenden
Sie auf jeder Seite drei Schrauben.
2.5 ANBRINGEN DER HÄCKSLERSCHACHT-
VERLÄNGERUNG (NUR EUROPÄISCHE
MODELLE MIT ZAPFWELLENANTRIEB)
2.3 EINSETZEN DER BATTERIE
(MODELL CH45342)
Sie müssen eine Batterie erwerben. Wählen Sie eine Batterie,
die die folgenden Mindestanforderungen erfüllt:
Nennspannung: 12 V
Größe: 7-1/8" x 3" x 6-9/16"
Typ: WP18-12
Beim Anschließen der Batterie verbinden Sie zuerst das Pluskabel
(+) und dann das Minuskabel (-).
