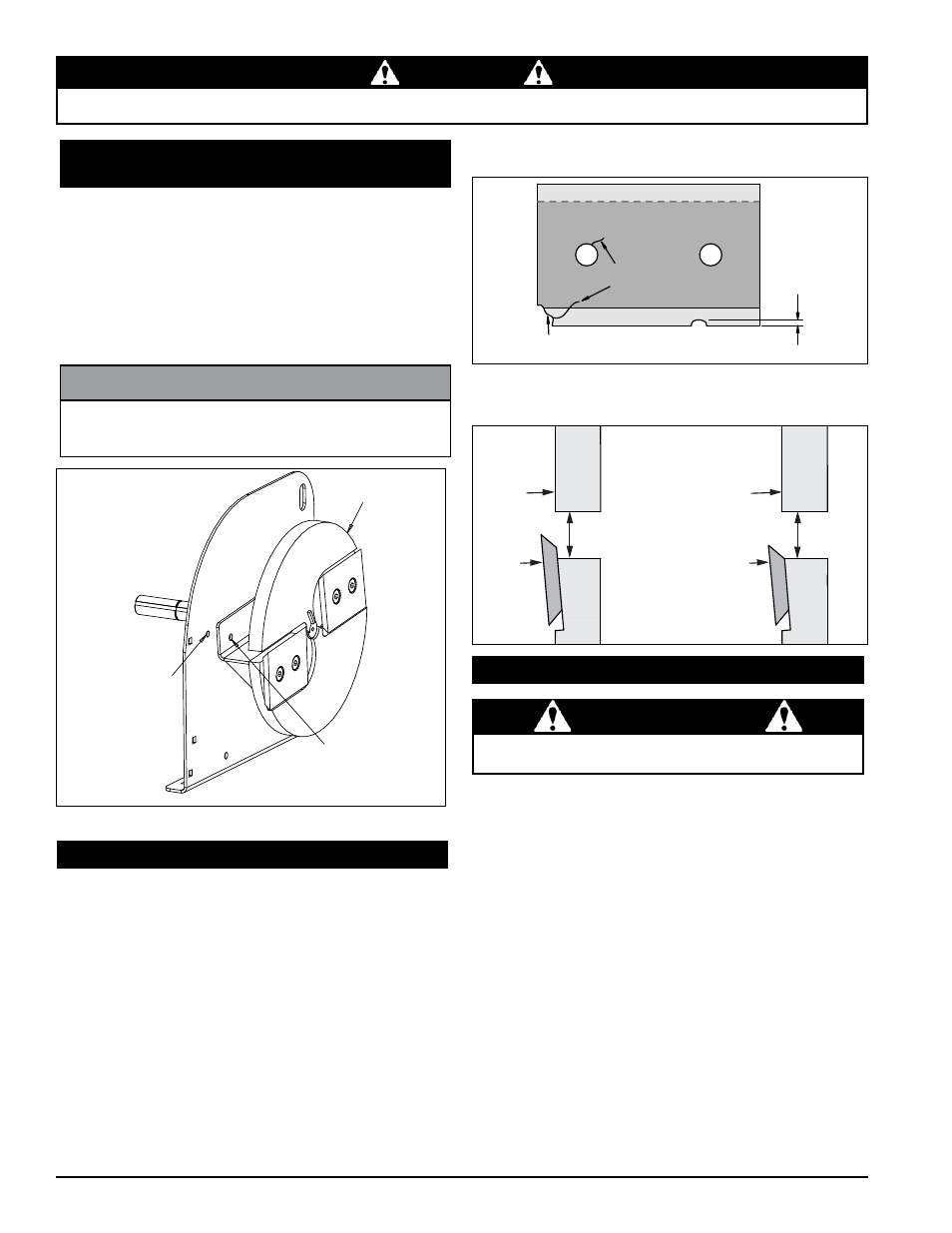

Echo Bear Cat CH45342 - Handbuch (Seite 20)

115 mm (4,5 Zoll) HÄCKSELMASCHINE 16
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
Entfernen Sie die beiden 3/8" x 5-1/2 Schrauben, mit 1.
denen die Auswurfkappe oder das optionale Auswurfrohr
am Häckslergehäuse befestigt ist, und lösen Sie die 5/6"
Flanschmuttern von den Schrauben der Schweißkonstruktion,
um das Ablenkblech des Häckslers vom Häckslergehäuse zu
entfernen. Nehmen Sie die Auswurfkappe oder das optionale
auswurfrohr ab.
Bringen Sie die Plattenverriegelung an (abschnitt 5.2). Die
2.
Platte kann die Häckselmesser nun nicht bewegen. Um
Zugang zum anderen Messer zu erhalten, entfernen Sie den
Dorn oder Schraubendreher, positionieren Sie die Platte neu,
und stecken Sie den Dorn oder Schraubendreher wieder in
die Bohrung zur Plattenverriegelung.
Entfernen Sie die beiden Schrauben, mit denen das Messer
3.
an der Scheibe befestigt ist. Die Befestigungselemente
können wiederverwendet werden. Wiederholen Sie das
Verfahren für das andere Messer. Die Messer verfügen über
je zwei Schneidkanten, wodurch sie vor einmal umgedreht
werden können, bevor sie geschliffen werden müssen.
Überprüfen Sie die Messer auf sichtbare Risse oder
4.
Einkerbungen. Bei Rissen müssen die Messer ausgetauscht
werden. Ersetzen Sie das Messer, wenn Einkerbungen nicht
durch Schärfen entfernt werden können.
Bei Arbeiten an der Häckselplatte muss jederzeit der
Verriegelungsmechanismus verwendet werden (abbildung 5.1).
So installieren Sie die Plattenverriegelung:
Entfernen Sie das Ablenkblech des Häckslers. 1.
Drehen Sie die Häckselplatte, bis die Bohrung am Häckselrad 2.
mit der Bohrung im Häckslergehäuse ausgerichtet ist
(abbildung 5.1).
Stecken Sie einen Dorn oder Schraubendreher durch die
3.
Bohrungen.
HÄCKSELPLATTE
GEGENBOHRUNG
AM HÄCKSELRAD
BOHRUNG ZUR
PLATTENVER-
RIEGELUNG
HINWEIS
Zum Verriegeln der Platte kann außerdem eine der 3/8" x
5-1/2" Schrauben des Ablenkblechs des Häckslers verwendet
werden.
5.2 ANBRINGEN DER
SCHEIBENVERRIEGELUNG
WARNUNG
Häckselmesser sind scharf! Gehen Sie bei der Bedienung des
Geräts vorsichtig vor, um Verletzungen zu vermeiden.
5.3 WARTUNG DER HÄCKSELMESSER
5.4 AUSBAU DER MESSER
Die Häckselmesser werden mit der Zeit stumpf, was das
Häckseln schwieriger macht und das Gerät zusätzlich belastet.
ÜBERPRÜFEN SIE DIE MESSERSCHÄRFE ALLE 5 BIS
15 BETRIEBSSTUNDEN UND SCHÄRFEN SIE DIE MESSER,
FALLS NOTWENDIG.
Die Messer müssen unter folgenden Umständen geschärft
werden:
•
Das Gerät vibriert heftig, wenn Material in den Häcksler eingeführt
wird.
• Zweige mit kleinem Durchmesser werden nicht von selbst
eingezogen.
• Das Häckselgut wird ungleichmäßig ausgeworfen oder hat
strähnige Enden, speziell beim Häckseln von grünen Zweigen.
Bevor Sie die Messer schärfen, überprüfen Sie diese auf
dauerhafte Schäden. Ersetzen Sie die Messer unter folgenden
Umständen:
• Risse, gebrochen Ecken oder Kerben, die größer als 3 mm
(1/8 Zoll) sind (siehe unten).
NEUES
MESSER
HÄCKSEL-
SCHLITZ
HÄCKSEL-
SCHLITZ
HÄCKSEL-
PLATTE
HÄCKSEL-
PLATTE
MESSER IST
ZU KURZ, MUSS
AUSGETAUSCHT
WERDEN
• Der Fuß der Schnittkante ist verschlissen oder wurde so oft
geschliffen, dass er nicht mehr über den Häckselschlitz
hinausragt (siehe unten).
EINKERBUNG
GRÖSSER
ALS 3 MM
(1/8 ZOLL)
RISS GRÖSSER
ALS 3 MM
(1/8 ZOLL)
GEBROCHENE
ECKE
Abbildung 5.1, Plattenverriegelung
