115 mm (4,5 Zoll) HÄCKSELMASCHINE 8
MONTAGE

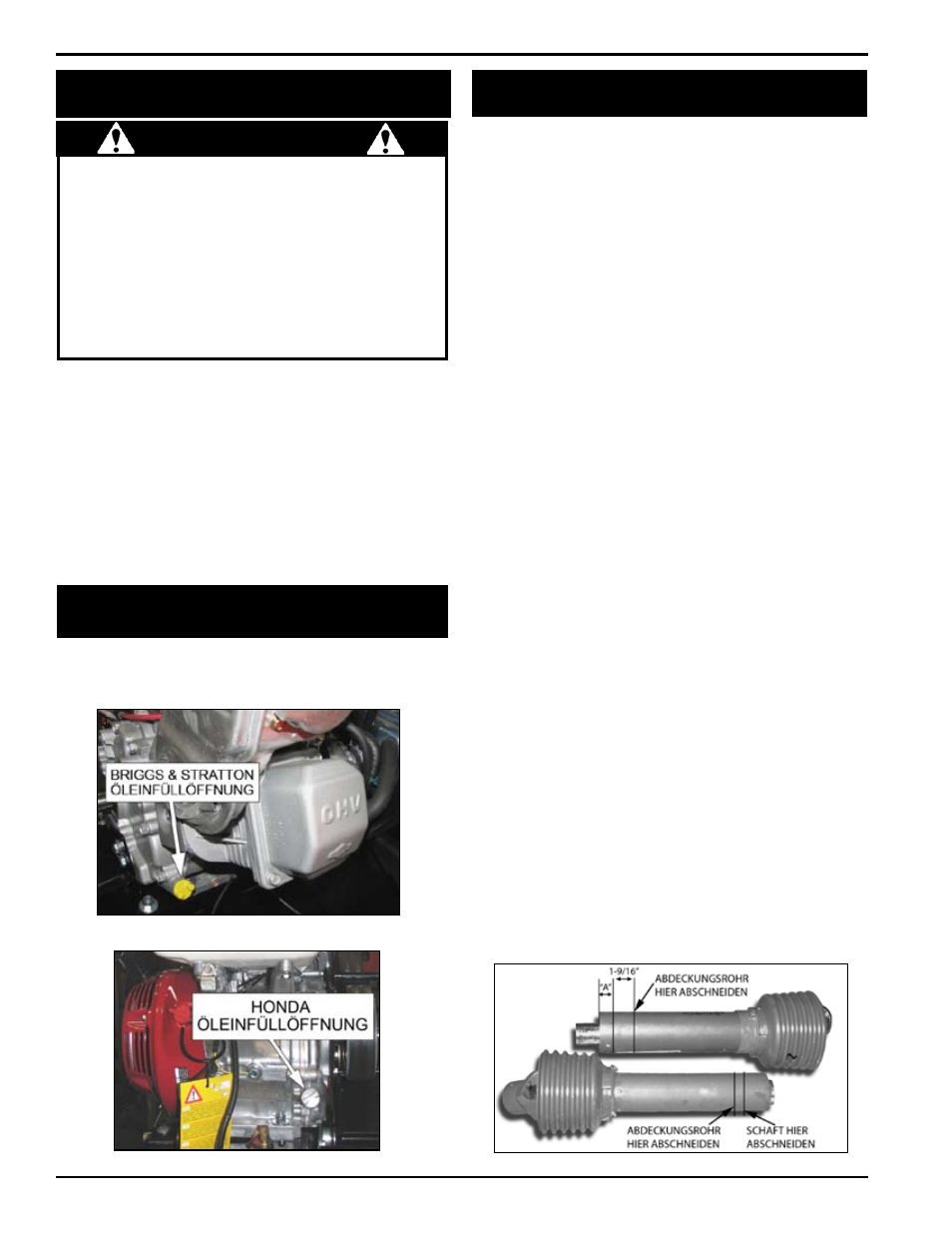

Abbildung 2.8, Einfüllen von Öl an briggs Motoren
(auf beiden Seiten des Motors)
Abbildung 2.9, Einfüllen von Öl an Honda Motoren
2.7 MOTORÖLSTAND PRÜFEN
(MOTORBETRIEBENE MODELLE)
2.8 ANSCHLUSS DES ZAPFWELLEN-
ANTRIEBSSTRANGS
2.6 KRAFTSTOFF AUFFÜLLEN
(MOTORBETRIEBENE MODELLE)
Abbildung 2.10, Kürzen des Antriebsstrangs
Überprüfen Sie den Ölstand und füllen Sie die Sorte und Menge
an Öl, die in der Betriebsanleitung des Motors angegeben ist, in
das Kurbelgehäuse ein.
Benutzen Sie nur Kraftstoff, der von der Betriebsanleitung des
Motors empfohlen wird.
Stellen Sie den Motor ab und warten Sie, bis alle sich 1.
bewegenden Teile zum Stillstand gekommen sind. Ziehen Sie
den Zündschlüssel ab. Lassen Sie den Motor und Schalldämpfer
mindestens drei Minuten abkühlen.
Säubern Sie den Bereich um den Tankdeckel und entfernen
2.
Sie den Deckel.
Benutzen Sie einen sauberen Trichter, füllen Sie den Tank nur
3.
bis zu 12 mm (1/2 Zoll) unter den Trichterhals, um Platz für eine
Kraftstoffausdehnung zu lassen. Schrauben Sie den Tankdeckel
fest auf und wischen Sie verschütteten Kraftstoff auf.
Kraftstoff und Diesel sind leicht entflammbar und deren Dämpfe
sind explosiv. Um Verletzungen oder Sachschäden vorzubeugen:
Lagern Sie Kraftstoffe nur in dafür vorgesehenen Behältnissen, in
gut belüfteten, leeren Räumlichkeiten und nicht in der Nähe von
Funken oder Flammen. Ein Behältnis mit einer Mindestkapazität
von 7,5 Liter und einem Schnabel wird empfohlen. Betanken Sie
das Gerät niemals, während der Motor läuft oder warm ist, da
sich verschütteter Kraftstoff leicht entzünden kann, wenn er mit
warmen Teilen oder Funken in Kontakt kommt. Starten Sie den
Motor nicht in der Nähe von verschüttetem Kraftstoff. Benutzen
Sie Kraftstoff niemals als Reinigungsmittel. MISCHEN SIE NIE
ÖL MIt KRaFtStoFF.
WARNUNG 2.8.1 PRÜFEN DER LÄNGE DES ZAPFWELLEN-
ANTRIEBSTRANGS
Bringen Sie den Häcksler mit der Dreipunktaufhängung an 1.
der Zugmaschine an.
Sie müssen sicherstellen, dass der mit Ihrem Gerät gelieferte 2.
Zapfwellen-Antriebsstrang die richtige Länge für Ihre Zugmaschine
aufweist. Justieren Sie den Häcksler nach oben und unten und
messen Sie die längste und kürzeste Distanz zwischen der
Rotorwelle des Häckslers und der Zapfwelle der Zugmaschine.
Der Zapfwellen-Antriebsstrang hat eine maximale Ausdehnung 3.
von 772 mm (30,39 Zoll) bei einer Überlappung von 213 mm (8,39
Zoll). Dieser Antriebsstrang ist für die meisten Modelle geeignet.
Sollte die größte Distanz 772 mm überschreiten, müssen Sie
einen längeren Zapfwellen-Antriebsstrang erwerben.
Der Zapfwellen-Antriebsstrang hat eine Mindestkomprimierung 4.
von 560 mm (22,05 Zoll). Sollte die kleinste von Ihnen
gemessene Distanz 560 mm unterschreiten, kürzen Sie den
Antriebsstrang wie in Abschnitt 2.8.2. erklärt.
2.8.2 KÜRZEN EINES ZAPFWELLEN-ANTRIEBS-
STRANGES
Ziehen Sie den Antriebsstrang in zwei Stücke auseinander. 1.
Verbinden Sie das eine Ende mit dem antriebsstrang der
Zugmaschine und das andere mit der Rotorwelle des
Häckslers. Richten Sie beide Teile parallel zueinander aus.
Messen Sie die Distanz zwischen dem Ende eines 2.
Antriebsstrangrohres zur Unterseite der Endabdeckung
der anderen antriebsstranghälfte (abmessung a in
Abbildung 2.10). Markieren Sie den Antriebsstrang
39,7 mm (1-9/16 Zoll) nach innen von Abmessung A.
Schneiden Sie das Abdeckungsrohr an der markierten 3.
Position durch.
Benutzen Sie das abgeschnittene Stück des Abdeckungsrohrs 4.
als Längenmaß und halten Sie es gegen das Ende des
Schaftes. Markieren und schneiden Sie den Schaft ab.
Benutzen Sie das abgeschnittene Stück des Abdeckungsrohrs 5.
als Längenmaß und markieren und kürzen Sie das Rohr an der
anderen Hälfte des antriebsstrangs und dann den Schaft.
Feilen Sie beide Schaftenden ab und stecken Sie die beiden 6.
Hälften wieder zusammen.
2.8.3 VERBINDEN DES ZAPFWELLEN-AN-
TRIEBSSTRANGS
Nachdem Sie bestätigt haben, dass der Antriebsstrang die 1.
richtige Länge für Ihre Zugmaschine aufweist, verbinden
Sie den Antriebsstrang mit der Rotorwelle des Häckslers;
verwenden Sie hierfür die Keilverbindung und zwei
Feststellschrauben aus dem Bausatz.
Verbinden Sie das entgegengesetzte Enden der Zapfwelle 2.
mit der Zugmaschine.
