115 mm (4,5 Zoll) HÄCKSELMASCHINE 18
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
Überprüfen Sie den Zustand des/der Zahnriemen(s) jährlich oder
nach 25 Betriebsstunden, je nachdem, was zuerst eintritt. Ersetzen
Sie den Zahnriemen, wenn er gerissen, verschlissen, ausgefranst
oder ausgedehnt ist. Ersetzen Sie den Zahnriemen nur mit einem
Original-Bandriemen vom gleichen Typ. Verwenden Sie keine
Einzelriemen. So stellen Sie den/die Zahnriemen ein:
5.8.1 MOTORBETRIEBENE MODELLE
Bewegen Sie den Kupplungshebel des Häckslers auf 1.
StaRt.
Stellen Sie den Motor ab.
2.
Trennen Sie die Batteriekabel (Modelle mit E-Starter). 3.
Entfernen Sie die sieben 5/16" x 3/4" Schrauben, mit denen 4.
der Riemenschutz an der Schweißkonstruktion befestigt ist.
nehmen Sie den Riemenschutz ab.
So erhöhen Sie die Riemenspannung:
5.
Stellen Sie den Kupplungshebel auf die HÄCKSEL- a.
Position.
Lösen Sie die vier Schlossschrauben, mit denen die
b.
Motorplatte am Anhänger befestigt ist.
Suchen Sie die beiden 5/16" x 3" Schrauben und 5/16"
c.
Flanschmuttern an der Seite des Häckslers zwischen
Anhänger und Motorplatte (Abbildung 5.3).
Ziehen Sie beide 5/16" Schrauben gleichmäßig an, um
d.
den Motor vom Häckslergehäuse wegzuziehen, bis sich
der Riemen in der Mitte 11,1 mm (7/16 Zoll) durchbiegen
lässt, wenn eine Kraft von 89 N (20 lb.) angewendet wird
(abbildung 5.4).
Ziehen Sie die vier Schlossschrauben, mit denen die
e.
Motorplatte am Anhänger befestigt wird, fest.
Ziehen Sie beide 5/16" Flanschmuttern fest, um die
f.
ordnungsgemäße Durchbiegung zu fixieren.
So verringern Sie die Riemenspannung: 6.
Stellen Sie den Kupplungshebel auf die HÄCKSEL- a.
Position.
Lösen Sie die vier Schlossschrauben, mit denen die
b.
Motorplatte am Anhänger befestigt ist.
Lösen Sie beide 5/16" Flanschmuttern.
c.
Lösen Sie beide 5/16" x 3" Einstellschrauben gleichmäßig d.
und schieben Sie die Motorplatte gegen die Schrauben.
Lockern Sie die Schrauben, bis sich der Riemen in der
Mitte 11,1 mm (7/16 Zoll) durchbiegen lässt, wenn eine
Kraft von 89 n (20 lb.) angewendet wird (abbildung 5.4).
Ziehen Sie die vier Schlossschrauben, mit denen die
e.
Motorplatte am Anhänger befestigt wird, fest.
Ziehen Sie beide 5/16" Flanschmuttern fest, um die
f.
ordnungsgemäße Durchbiegung zu fixieren.
Wenn die Schrauben und Muttern zwischen Motorplatte 7.
und Anhänger nicht weiter verstellt werden können, die
Riemenspannung jedoch weiter eingestellt werden muss,
ziehen Sie die Ringschraube fest, bis die entsprechende
Durchbiegung erzielt wird.

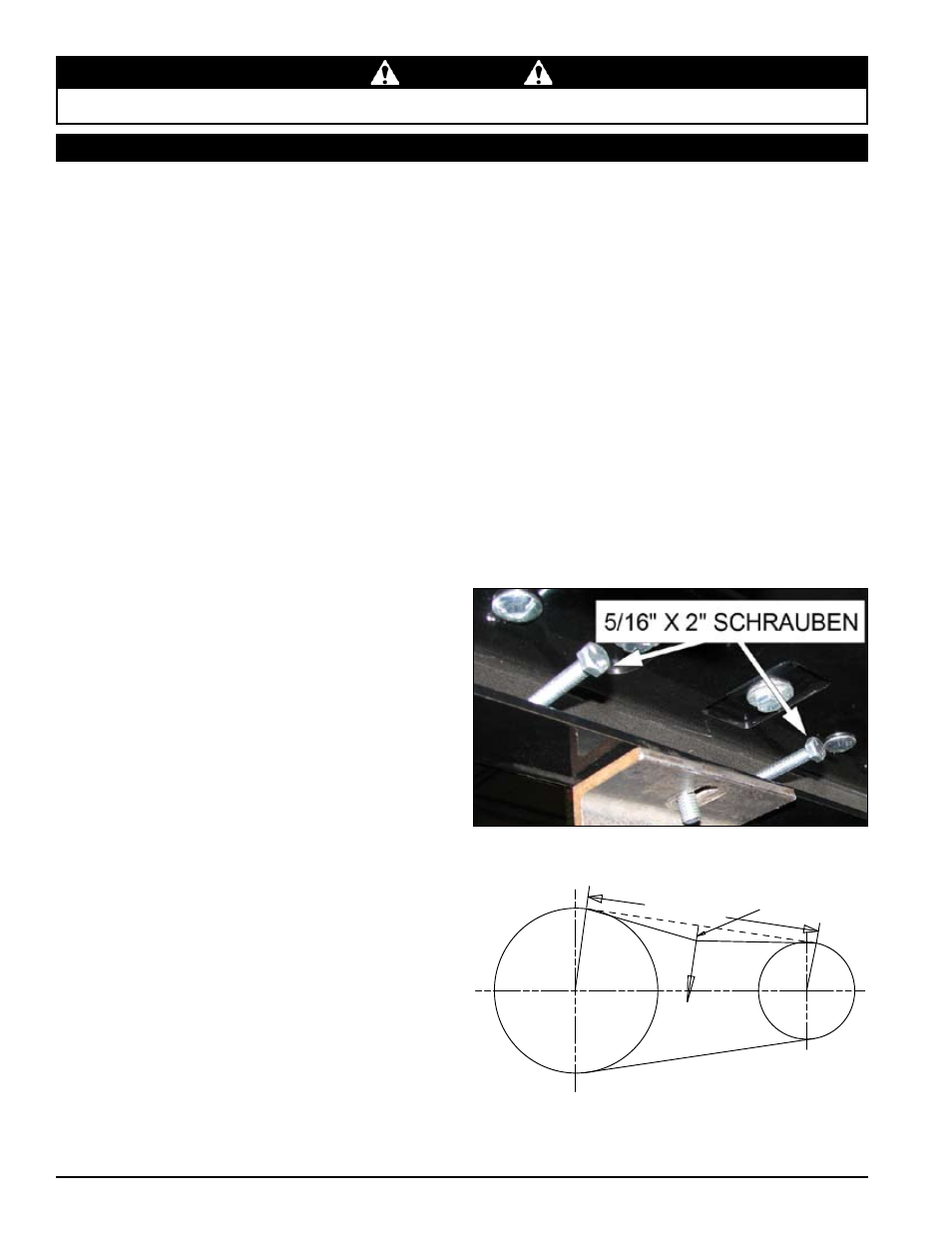

Abbildung 5.4, riemenspannung
5.8 EINSTELLEN DER ZAHNRIEMEN
Wenn die Schrauben und Muttern nicht weiter verstellt werden 8.
können, tauschen Sie den Riemen aus (Abschnitt 5.9).
Bringen Sie den Riemenschutz wieder an.
9.
5.8.2 ZAPFWELLENBETRIEBENE MODELLE
Stellen Sie den Kupplungshebel auf die FREIGEGEBENE 1.
Position.
Kuppeln Sie die Zapfwelle aus und stellen Sie den Motor der
2.
Zugmaschine ab.
Bauen Sie den Zapfwellen-Antriebsstrang von der
3.
Zugmaschine ab und trennen Sie das Gerät von der
Dreipunktaufhängung.
Stellen Sie den Kupplungshebel auf die HÄCKSEL-Position.
4.
Entfernen Sie die 5/16" Schrauben und nehmen Sie den 5.
vorderen oder hinteren Riemenschutz ab.
Ziehen Sie die Ringschraube an der Unterseite des Losrads
6.
fest oder lösen Sie die Ringschraube, bis sich der Riemen in
der Mitte 11,1 mm (7/16 Zoll) durchbiegen lässt, wenn eine
Kraft von 89 N kg (20 lb.) angewendet wird.
Bringen Sie die Riemenschutzvorrichtungen wieder an.
7.
Abbildung 5.3, Einstellschrauben
SPANNLÄNGE
11,1 MM (7/16 ZOLL)
DURCHBIEGUNG
89 N (20 LB.)
KRAFT
