115 mm (4,5 Zoll) HÄCKSELMASCHINE
9
DEUTSCH
MONTAGE
Das Modell CH45390 kann so konfiguriert werden, dass die Achse
unter dem Motor und der Auswurf direkt über der Anhängerkupplung
positioniert sind. Diese Konfiguration eignet sich zum:
Verringern des auf die Anhängerkupplung wirkenden •
Gewichts oder
Auswurf des Materials in die Ladefläche eines Pickup-Trucks
•
unter Verwendung des optionalen Rohrsatzes für erhöhten
auswurf (teilenr. 74634-00). Siehe abbildung 2.12.
So konfigurieren Sie das Modell CH45390 neu:
Entfernen Sie die 1" und 1-1/4" Schrauben auf jeder Seite, um 1.
die Achse und Schutzbleche vom Häcksler zu trennen.
Trennen Sie die Anhängerkupplung vom Anhänger.
2.
Entfernen Sie die Schrauben, mit denen die rechte und linke 3.
Beleuchtungshalterung am Anhänger befestigt ist. Die linke
Beleuchtungshalterung ist die größere Halterung, an der die
Kennzeichenleuchte befestigt ist. Die linke Beleuchtungshalterung
muss außerdem von der Schutzblechhalterung getrennt
werden.
Heben Sie den anhänger mit einer Hebevorrichtung an und
4.
drehen Sie ihn um 180 Grad.
Suchen Sie die Bohrungen an den Seiten des Anhängers, die
5.
dem Motor am nächsten liegen. Richten Sie diese Bohrungen mit
den oberen Bohrungen an den achshalterungen auf der achse
aus. Befestigen Sie den Anhänger auf jeder Seite mit einer 3/8"
x 1" Schraube und einer 3/8" x 1-1/4" Schraube.
Bringen Sie die Anhängerkupplung und die Beleuchtungshalterung
6.
wieder am anhänger an.
Überprüfen Sie die Funktion der Blink- und Bremsleuchten,
7.
um den ordnungsgemäßen Anschluss der Verdrahtung zu
gewährleisten.

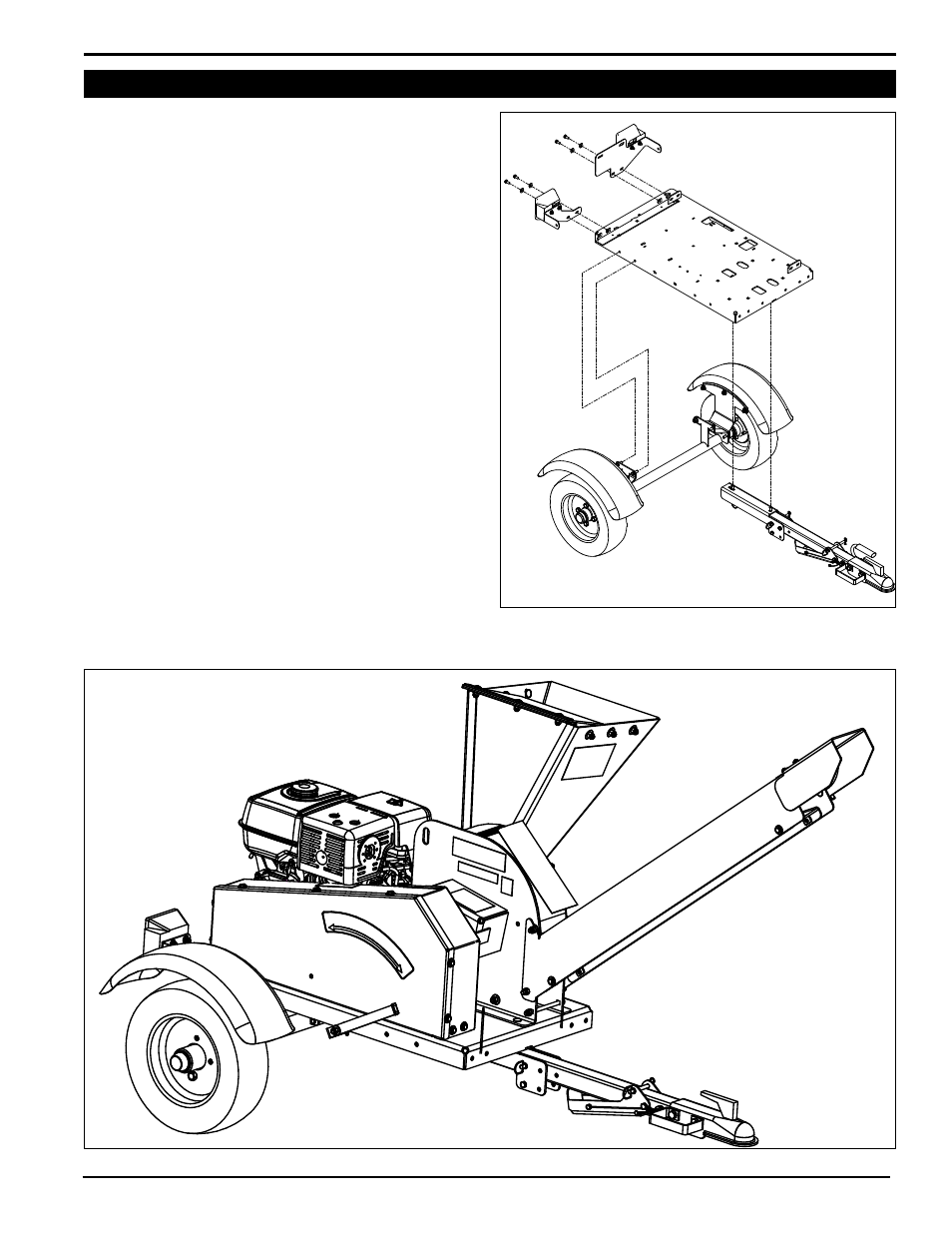

Abbildung 2.12, Optionale Anhängerkonfiguration (mit optionalem Auswurfrohrsatz, teilenr. 74634-00)
2.9 OPTIONALE KONFIGURATION FÜR MODELL CH45390
Abbildung 2.11, Abnehmen von beleuchtungshalterungen,
Achse und Anhängerkupplung
