115 mm (4,5 Zoll) HÄCKSELMASCHINE
20
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
HINTERER ZAHNRIEMEN
Stellen Sie den Kupplungshebel auf die FREIGEGEBENE
1.
Position.
Kuppeln Sie die Zapfwelle aus und stellen Sie den Motor der
2.
Zugmaschine ab.
Bauen Sie den Zapfwellen-Antriebsstrang von der Zugmaschine
3.
ab und trennen Sie das Gerät von der Dreipunktaufhängung.
Entfernen Sie die acht 5/16" x 3/4" Schrauben und
4.
Unterlegscheiben, mit denen der vordere Riemenschutz
am Häckslergehäuse befestigt ist, und nehmen Sie den
Riemenschutz ab.
Lockern Sie die Ringschraube, um den Riemen zu entlasten
5.
(abbildung 5.6).
Entfernen Sie die 3/8" x 3-1/2" Sechskantschraube,
6.
Unterlegscheibe und Mutter, mit denen das Losrad an der Losrad-
Schweißkonstruktion befestigt ist. Bauen Sie das Losrad aus.
Entfernen Sie die 3/8" x 4" Sechskantschraube, Unterlegscheiben,
7.
Distanzstücke und Sechskantmutter mit Klemmteil, mit denen die
Losrad-Schweißkonstruktion am Häckslergehäuse befestigt ist.
Legen Sie die Losrad-Schweißkonstruktion beiseite.
nehmen Sie den alten Riemen ab und ziehen Sie einen neuen
8.
Riemen auf.
Bringen Sie die Losrad-Schweißkonstruktion wieder am
9.
Häckslergehäuse an.
Bringen Sie das Losrad wieder an der Losrad-Schweißkonstruktion
10.
an.
Ziehen Sie die Ringschraube fest, bis sich der Riemen in der
11.
Mitte 11,1 mm (7/16 Zoll) durchbiegen lässt, wenn eine Kraft
von 89 N kg (20 lb.) angewendet wird.
Bringen Sie den vorderen Riemenschutz mit acht 5/16" x
12.
3/4" Schrauben und Unterlegscheiben an.

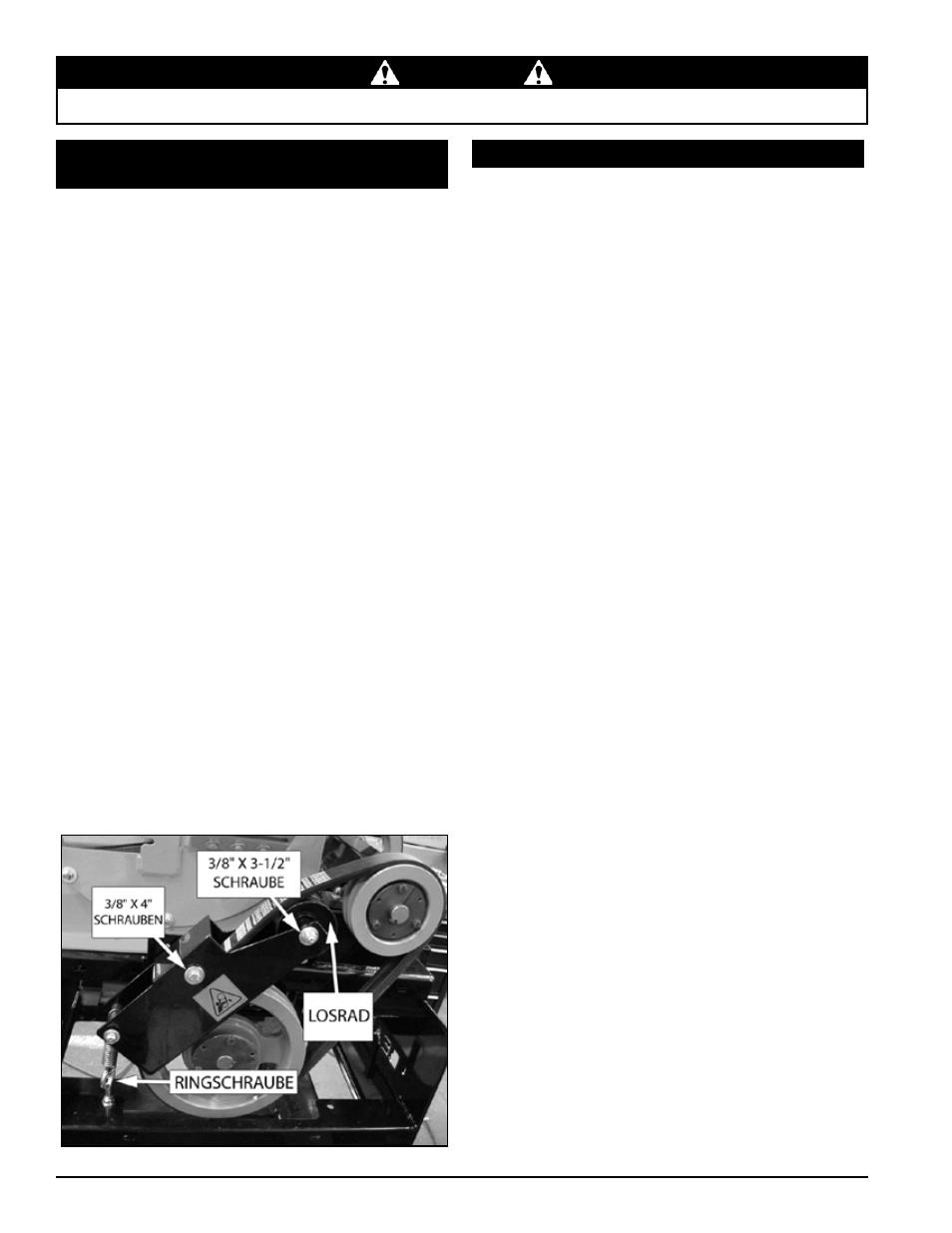

Abbildung 5.6, Austausch des hinteren Zahnriemens
5.10.1 MOTORBETRIEBENE MODELLE
AUSBAU DER ALTEN LAGER
1. Bewegen Sie den Kupplungshebel des Häckslers auf
StaRt.
2. Stellen Sie den Motor ab.
3. Trennen Sie die Batteriekabel (Modelle mit E-Starter).
4. Entfernen Sie die 5/16" Schrauben und nehmen Sie den
Riemenschutz ab.
5. Bauen Sie das Losrad aus.
6. Bewegen Sie den Kupplungshebel auf HÄCKSELN.
7. Bei Modell CH45342 muss die Riemenführung abgebaut
werden. Entfernen Sie hierfür die 1/2" Schraube, mit der die
Riemenführung am Rotorlager befestigt ist, und die 5/16"
Schraube, mit der die Riemenführung am Motor befestigt ist.
8. nehmen Sie den Riemen ab.
9. So bauen Sie die Rotorscheibe aus:
9a. Entfernen Sie die drei Schrauben, mit denen die
Rotorscheibe auf der Rotorwelle befestigt ist.
9b. Bringen Sie die Schrauben im zweiten Bohrungssatz
wieder an. Ziehen Sie die Schrauben allmählich fest, um
die Rotorscheibe von der Rotorwelle zu drücken.
10. So bauen Sie das vordere Lager aus:
10a. Entfernen Sie den Sicherungsring.
10b. Lösen Sie die Feststellschrauben, mit denen das
vordere Lager an der Rotorwelle befestigt ist.
10c. Entfernen Sie die beiden 1/2" x 1-1/2" Schlossschrauben
und 1/2" Verschlussmuttern, mit denen das vordere
Lager am Häckslergehäuse befestigt ist.
10d. Schieben Sie das vordere Lager von der Rotorwelle
herunter.
10e. Entfernen Sie den zweiten Sicherungsring.
11. So bauen Sie das hintere Lager aus:
11a. Entfernen Sie die sieben 5/16" Sechskantmuttern
mit Klemmteil und Unterlegscheiben, mit denen die
Plattenabdeckung am Häckslergehäuse befestigt ist.
Nehmen Sie die Plattenabdeckung ab.
11b. Lösen Sie die Feststellschrauben, mit denen das
hintere Lager an der Rotorwelle befestigt ist.
11c. Entfernen Sie die beiden 1/2" x 1-1/2" Schrauben und
1/2" Verschlussmuttern, mit denen das hintere Lager
am Häckslergehäuse befestigt ist.
11d. Schieben Sie die Häckselplatte aus dem
Häckslergehäuse heraus, bis das Lager von der
Rotorwelle abgenommen werden kann.
5.9 AUSTAUSCH DER ZAHNRIEMEN
(FORTS.)
5.10 AUSTAUSCH DER ROTORLAGER
