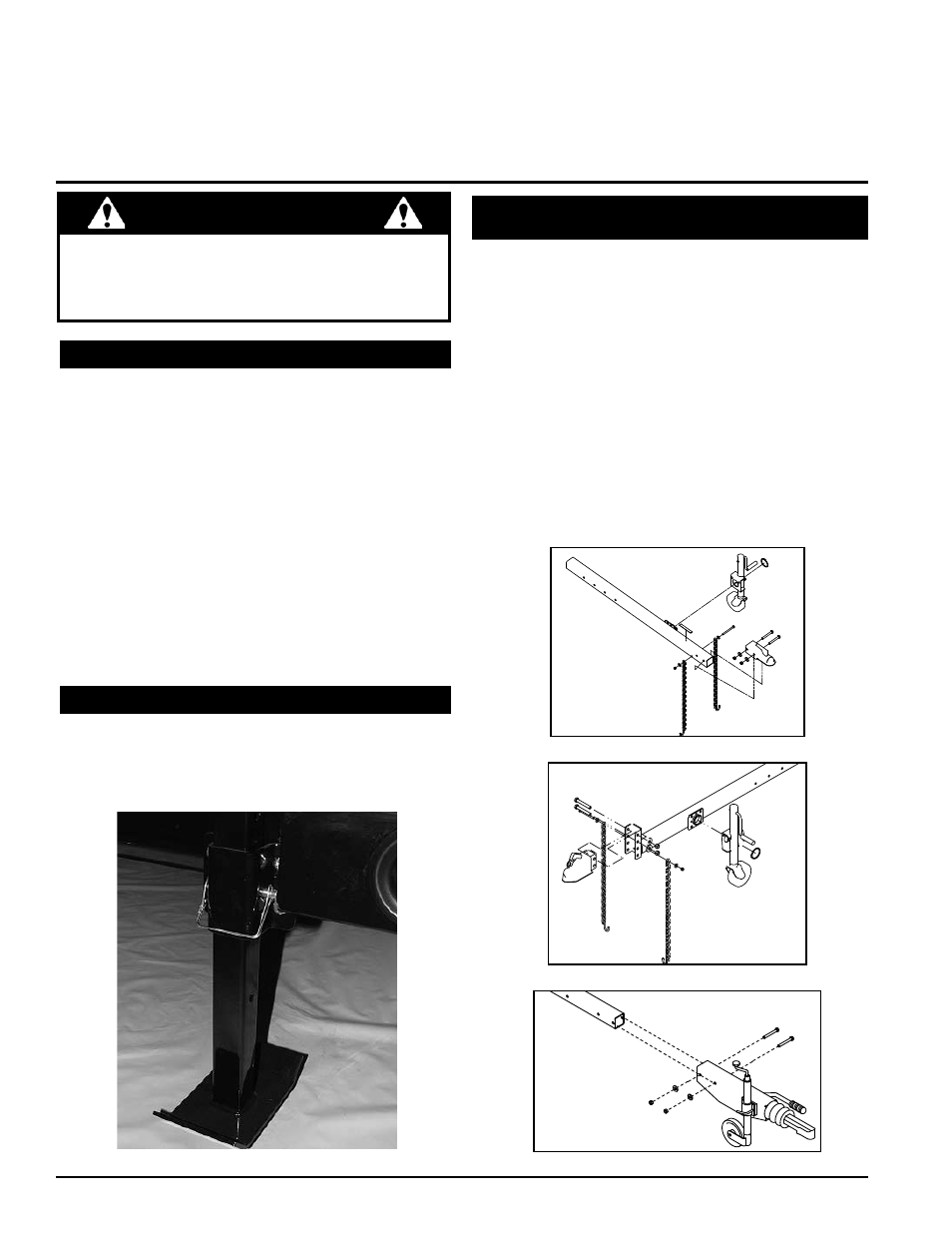

6 150 MM (6 ZOLL) HÄCKSELMASCHINE
AUFBAU
Abschnitt
2.1 ANBRINGEN DER ANHÄNGERRÄDER
2.3 ANBRINGEN DER
ANHÄNGERKUPPLUNG
Falls zutreffend.
Entnehmen Sie den Häcksler aus der Versandkiste. Führen 1.
Sie den Zusammenbau auf einer ebenen Oberfläche durch.
Die Anzugsdrehmomente für Bolzen und Schrauben finden
Sie in der Drehmomenttabelle am Ende des Handbuchs.
Heben Sie den Anhänger mit Hilfe eines Hebebocks oder
2.
eines Flaschenzugs um einige Zentimeter an. Stützen Sie
den Häcksler sicher ab.
Halten Sie ein Rad an die Radnabe und richten Sie die
3.
Schraubenbohrungen von Rad und Radnabe aus. Setzen
Sie die (im teilesatz enthaltenen) Radschrauben in die
Öffnungen ein und ziehen Sie die Schrauben auf 101 Nm
(75 ft-lbs.) fest. Folgen Sie beim Festziehen der Schrauben
einem Sternmuster. Wiederholen Sie diesen Schritt für das
andere Rad.
Falls zutreffend.
Bringen Sie den Kugelkopf mit den mitgelieferten 1/2” x 1.
4” Schrauben, 1/2” Unterlegscheiben und 1/2” Muttern an
der Anhängerkupplungs-Schweißkonstruktion an. Ziehen
Sie die Befestigungselemente auf das ordnungsgemäße
drehmoment an.
Schieben Sie die Anhängerkupplungs-Schweißkonstruktion
2.
so in den Häcksler-Anhänger zurück, dass die 1/2”
Befestigungsbohrungen ausgerichtet sind.
Verbinden Sie die Anhängerkupplungs-Schweißkonstruktion
3.
unter Verwendung der beiden 1/2” x 4-1/2” Schrauben, 1/2”
Unterlegscheiben und 1/2” Muttern mit dem Rahmen. Ziehen
Sie die Befestigungselemente auf das ordnungsgemäße
drehmoment an.
Stellen Sie sicher, dass die Zugpendelstütze und die
4.
Sicherheitsketten (nur USA) richtig installiert sind.
2
US-Anhängerkupplung bis 2006
Europäische Anhängerkupplung
US-Anhängerkupplung ab 2007
2.2 ANBRINGEN DES HECKSTÜTZRADS
Das Heckstützrad wird durch Einschieben des Stützrads in
die Anhänger-Stützführung hinten am Rahmen des Häckslers
installiert. Es wird mit einer Rastzunge befestigt und eingestellt.
Hinteres Stützrad und Rastzunge
Sollten Schrauben oder Muttern in das Gerät fallen, stellen
Sie sicher, dass diese vor dem Anlassen des Geräts entfernt
werden. Entfernen Sie Gegenstände aus dem Shredder,
indem Sie das Auswurfgitter abnehmen.
WARNUNG
