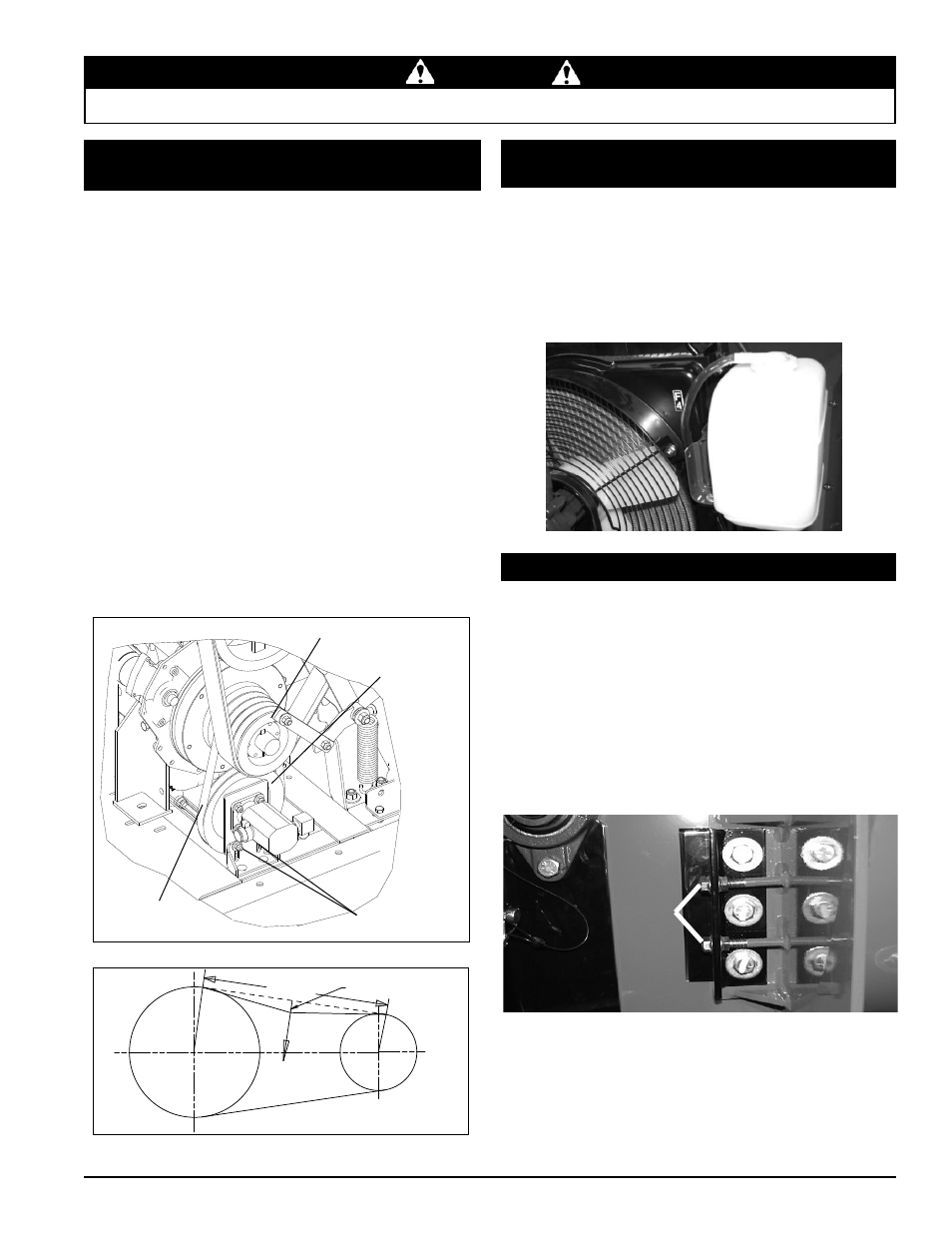

Echo Bear Cat 76624 - Handbuch (Seite 23)

19 150 MM (6 ZOLL) HÄCKSELMASCHINE
DEUTSCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB, KUPPELN SIE DIE
HYDRAULIK AUS UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.8 AUSTAUSCH DES HYDRAULIK-
ANTRIEBSRIEMENS
Entfernen Sie den Riemen gemäß den Anweisungen in 1.
Abschnitt 5.5.
Lösen Sie die beiden Schrauben unter der Pumpe. Der
2.
Zugang erfolgt von der Unterseite des Häckslers (siehe
Abbildung unten).
Schieben Sie die Pumpe nach oben, entfernen Sie den
3.
gelösten Hydraulikriemen und entsorgen Sie den Riemen.
Ziehen Sie den neuen Hydraulikriemen auf.
4.
Befestigen Sie den Riemen gemäß der Anweisungen in 5.
Abschnitt 5.5.
Ziehen Sie die Muttern an der Einstellschraube an, um die
6.
Befestigungshalterung der Pumpe zu verstellen. Fixieren
Sie die Einstellung, wenn sich der Riemen in der Mitte 11,1
mm (7/16 Zoll) durchbiegen lässt, wenn eine Kraft von 89 N
(20 lb.) angewendet wird (siehe Abbildung unten).
Ziehen Sie die Schrauben an der Befestigungshalterung der
7.
Pumpe auf das ordnungsgemäße Drehmoment an.
5.9 AUFFÜLLEN VON KÜHLMITTEL
(DIESEL)
Hydraulikriemen-
Riemenscheibe
Hydraulik-
Antriebsriemen
Diese zwei
Schrauben lösen
Spannrolle
Kühlmittelbehälter am Dieselmotor
Hydraulikriemen nach Bedarf austauschen
5.10 EINSTELLEN DER GEGENMESSER
Öffnen Sie die Zugangsabdeckung, um Zugang zum Rotor 1.
zu erhalten.
Messen Sie den Abstand zwischen Häcksel- und Gegenmesser
2.
von der Innenseite des Gehäuses aus.
Lösen Sie die drei 1/2 Zoll Schrauben, mit denen das
3.
Gegenmesser am Rahmen befestigt ist (siehe unten).
Verstellen Sie die Messer mithilfe der Einstellmuttern nach 4.
innen oder außen auf den gewünschten Abstand.
Ziehen Sie die Schrauben des Gegenmessers auf 101 Nm
5.
(75 ft-lbs.) fest und fahren Sie mit dem Betrieb fort.
Wenn die häckselnde Kante eines Gegenmessers beschädigt
oder ungleichmäßig abgenutzt ist, entfernen Sie die drei
Befestigungsschrauben des Gegenmessers und verwenden Sie
eine der anderen drei kanten. tauschen Sie die Gegenmesser
nach Bedarf aus.
Einstellmuttern
Die Häckselmesser sollten einen Abstand von 1,6 bis 3,2 mm
(1/16 bis 1/8 Zoll) zum Gegenmesser aufweisen. Der Abstand
sollte nach 8 Betriebsstunden überprüft und, falls notwendig,
justiert werden. Das Gegenmesser des Häckslers ist reversibel.
Alle vier Seiten des Gegenmessers können zum Häckseln
verwendet werden.
So justieren Sie die Gegenmesser:
Der Zustand des Riemens des Hydraulikantriebs sollte jährlich
oder alle 25 Betriebsstunden überprüft werden. Ersetzen Sie
den Riemen, wenn er gerissen, verschlissen, ausgefranst oder
ausgedehnt ist.
So ersetzen Sie den Riemen:
Ordnungsgemäße Riemenspannung: 11,1 mm (7/16 Zoll)
Durchbiegung bei Anwendung von 89 N (20 lb.)
Span Length
Force
20 lbs
7/16" Deflection
Der Dieselmotor wird vor Versand getestet. Um das Gerät zu
testen, werden die Füllstände auf den richtigen Stand gebracht.
Jedoch sollten Sie vor dem ersten Anlassen des Gerätes und
jedesmal, bevor das Gerät wieder angelassen wird, den Stand
der Kühlflüssigkeit überprüfen. Sollte der Füllstand zu niedrig
sein, füllen Sie Flüssigkeit nach.
Lesen Sie sich die Betriebsanleitung des Motors durch, um
Informationen über die Kühlflüssigkeit und Wartung zu erhalten.
