17 150 MM (6 ZOLL) HÄCKSELMASCHINE
DEUTSCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB, KUPPELN SIE DIE
HYDRAULIK AUS UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG

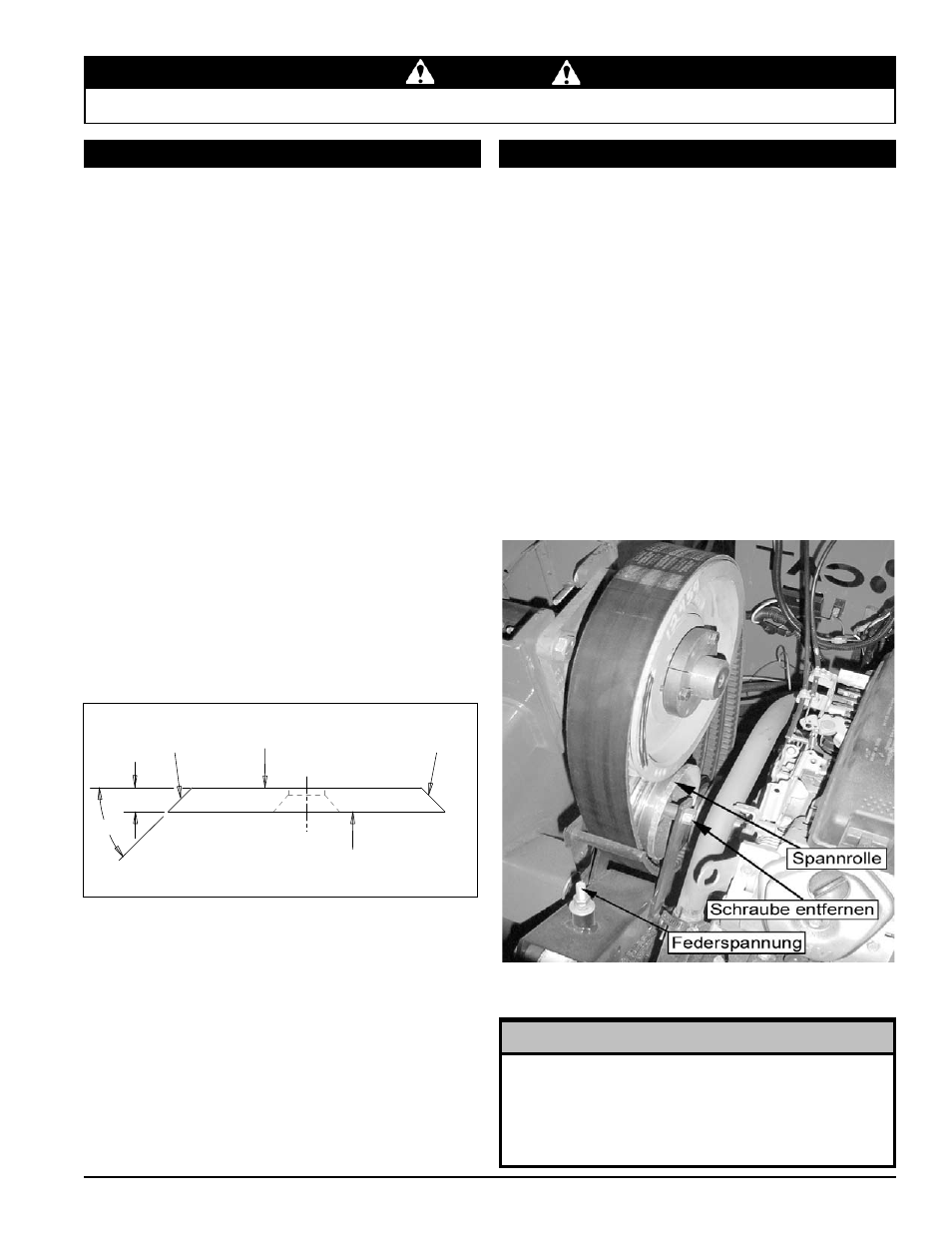

Schleiffläche Schleiffläche
Montagefläche:
nicht schleifen
Montagefläche:
nicht schleifen
.38
45˚
Häckselmesser-Schleifwinkel
5.5 AUSTAUSCH DES ZAHNRIEMENS
Remove idler pulley by loosening the 1/2” mounting hardware 1.
(see picture below).
Lift belt idler pulley off the idler arm weldment.
2.
Remove the drive belt from the pulleys and discard. 3.
Install new belt on pulleys and lower belt idler. 4.
Reinstall the belt idler pulley into the idler arm weldment using 5.
the 1/2” hardware. Tighten bolt to proper torque.
Check belt tension before start-up. If necessary, adjust
6.
spring tension.
Wenn die Riemen ungewöhnlichen Verschleiß aufweisen,
sollte die Ausrichtung der Riemenscheiben überprüft
werden. Zum Prüfen der Ausrichtung legen Sie ein Lineal an
die Motor- und Rotorriemenscheiben an. Stellen Sie nach
Bedarf die untere Riemenscheibe (des Motors) ein, um die
Ausrichtung zu korrigieren.
HINWEIS
Schraube der Spannrolle entfernen und Spannrolle ausbauen
5.4 SCHLEIFEN DER MESSER
Die Messer können mit einem Schleifbock oder vom Fachmann
geschliffen haben.
Schärfen oder schleifen Sie niemals die Montagefläche der 1.
Messer. Dies führt dazu, dass die Messerkanten nicht korrekt
in der Halterung sitzen, und daraus resultieren Schäden an
den Messern und schlechte Häckselleistung.
Schleifen Sie die gewinkelten Kanten der Häckselmesser
2.
auf 45 Grad (Abbildung 5.2.). Stellen Sie sicher, dass beim
Schleifen eine geeignete Halterung verwendet wird, um das
Messer im richtigen Winkel zu halten.
Gehen Sie beim Schleifen vorsichtig vor, damit das Messer
3.
nicht überhitzt und sich verfärbt. Dies führt zum Verlust der
Wärmebehandlungseigenschaften.
Schleifen Sie immer nur für kurze Zeit und kühlen Sie mit
4.
Wasser bzw. einem flüssigen Kühlmittel.
Schleifen Sie jedes Messer um den gleichen Betrag, um das
5.
Rotorgleichgewicht beizubehalten.
Kleine Unebenheiten wie Einkerbungen und Grate auf der
6.
flachen Messerseite haben keine große Auswirkung auf die
Häckselleistung des Geräts.
Bei Messern, die häufig geschliffen wurden, sollten Sie darauf
7.
achten, dass die geschliffene Oberfläche über die Öffnung
des Häckselschlitzes hinausragt. Sollte dies nicht der Fall
sein, sollten die Messer ausgewechselt werden.
Überprüfen Sie den Zustand des Zahnriemens jährlich oder nach
25 Betriebsstunden, je nachdem, was zuerst eintritt. Ersetzen
Sie den Riemen, wenn er gerissen, verschlissen, ausgefranst
oder ausgedehnt ist. Ersetzen Sie den Riemen nur mit einem
Originalriemen vom gleichen Typ.
So ersetzen Sie den Riemen:
