125 mm (5 Zoll) HÄCKSELMASCHINE/SHREDDER 6
Abschnitt
Positionieren Sie den Zufuhrtrichter oben auf dem 1.
Shredderrahmen. die Zungen an der Unterseite des
Trichters müssen an der Innenseite des Shredderrahmens
positioniert werden.
Befestigen Sie den Trichter mit elf (11) 5/16" x 3/4"
2.
Sechskantschrauben, 5/16" Unterlegscheiben und
5/16" Gegenmuttern. Führen Sie die Schrauben von der
Innenseite des Trichters ein.
Bringen Sie die Felgen und Räder mit den mitgelieferten 1.
Radschrauben am Anhängerrahmen an.
Führen Sie die Anhängerkupplung in die Führung an der
2.
Unterseite des Anhängerrahmens ein und befestigen Sie
die Kupplung mit drei (3) 3/8" Schrauben, Unterlegscheiben
und Muttern. Ziehen Sie die Befestigungselemente auf
ein Drehmoment von 47 Nm (35 ft-lbs.) an.
2
MONTAGE

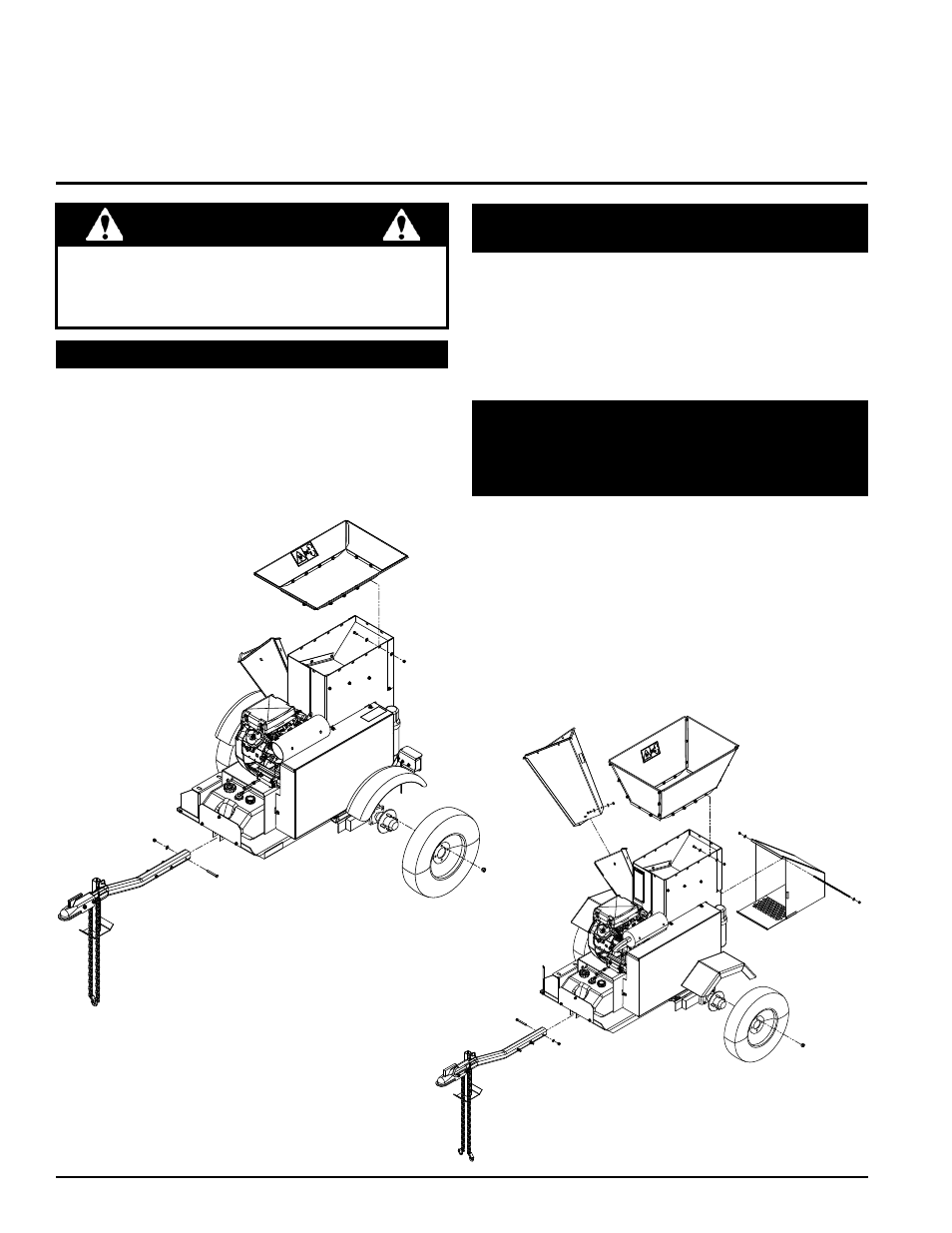

2.1 ANBRINGEN DEs ZUFUHRTRIcHTERs
WARNUNG
Sollten Schrauben oder Muttern in das Gerät fallen,
stellen Sie sicher, dass diese vor dem Anlassen des
Geräts entfernt werden. Entfernen Sie Gegenstände aus
dem Shredder, indem Sie das Auswurfgitter abnehmen.
2.2 ANBRINGEN DER RÄDER
(ABscHLEPPBARE MODELLE)
2.3 ANBRINGEN VON
AUsWURFVERLÄNGERUNG UND
AUsWURFKLAPPE (ABscHLEPPBARE
EUROPÄIscHE MODELLE)
ABscHLEPPBAREs MODELL (UsA)
ABscHLEPPBAREs MODELL (EUROPA)
Befestigen Sie die Auswurfverlängerung mit vier (4) 5/16" 1.
x 3/4" Sechskantschrauben, 5/16" Unterlegscheiben und
5/16" Gegenmuttern am Häckslerschacht. Führen Sie die
Schrauben von der Innenseite des Trichters ein.
Halten Sie die Auswurfklappe an der Rückseite des
2.
Geräts fest und schieben Sie die Gelenkstange durch den
Geräterahmen und unter die Lippe der Klappe.
Befestigen Sie die Gelenkstange mit zwei (2)
3.
5/16" Sechskantmuttern mit Klemmteil und 5/16"
Unterlegscheiben.
