SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
Bauen Sie die Auswurfklappe und das Auswurfgitter aus. 1.
Bauen Sie die rückseitige Zugangsabdeckung ab. 2.
Arbeiten Sie immer nur an einer Messerwelle auf einmal. 3.
Entfernen und entsorgen Sie die #10-24 Schrauben
und Muttern der Messerwelle. Verwenden Sie die alten
Befestigungselemente nicht wieder.
Treiben Sie die Messerwelle mit einem Hammer und Dorn
4.
durch die Zugangsöffnung an der Rückseite des Geräts
heraus.
Entfernen Sie die Distanzstücke und Shreddermesser.
5.
achten Sie auf die Reihenfolge der auf den Wellen
installierten Distanzstücke, damit Sie wieder an der originalen
Einbauposition installiert werden. Wenn die Distanzstücke
und Messer nicht richtig installiert werden, ist der Rotor
nicht richtig ausgewuchtet und der Zerkleinerungsvorgang
funktioniert nicht richtig.
drehen Sie die Messer um oder tauschen Sie die Messer aus
6.
und bringen Sie sie wieder am Rotor an. Bringen Sie eine
neue #10-24 Schraube und Mutter durch das Distanzstück
und die Welle an. Ziehen Sie die Befestigungselemente auf
ein Drehmoment von 49 Nm (36 ft-lbs.) an.
Wiederholen Sie das Verfahren für die anderen Wellen.
7.
Bringen Sie die hintere Zugangsabdeckung, das Auswurfgitter 8.
und die Auswurfklappe wieder an. Ziehen Sie alle 5/16"
Befestigungselemente auf ein drehmoment von 23 nm
(17 Ft-lbs.) an.
Überprüfen Sie den Zustand der Zahnriemen jährlich oder nach
50 Betriebsstunden, je nachdem, was zuerst eintritt. Ersetzen Sie
den Riemen, wenn er gerissen, ausgefranst oder verschlissen
ist. So tauschen Sie den Riemen aus:
Bauen Sie die Zapfwellenabdeckung und den Zapfwellen- 1.
Antriebsstrang von der Zugmaschine ab und trennen Sie
das Gerät von der Dreipunktaufhängung.

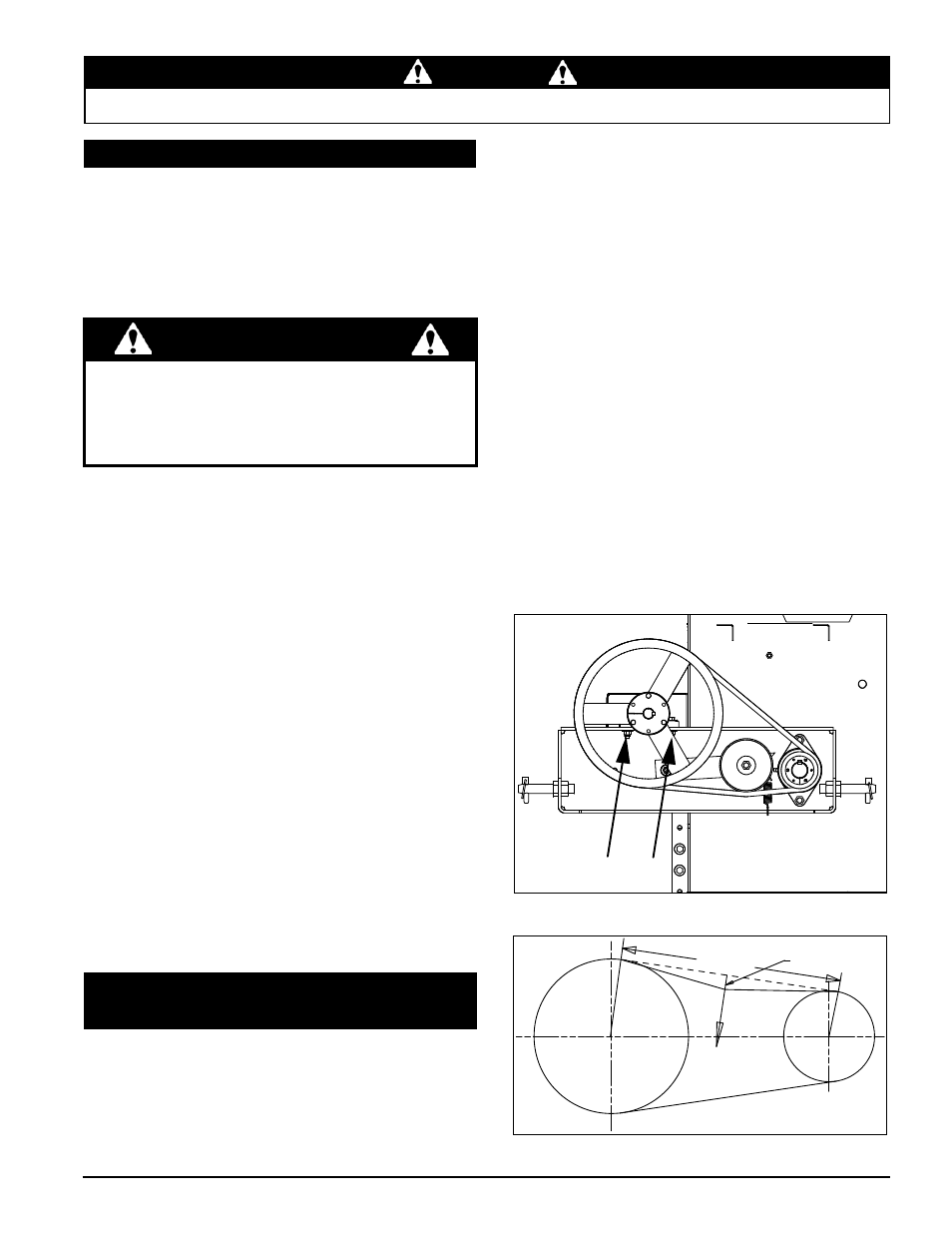

Abbildung 5.4, Riemenspannung
5.8 AUsTAUscH DER sHREDDERMEssER
5.9 AUsTAUscH DEs ZAHNRIEMENs
(ZAPFWELLENBETRIEBENE MODELLE)
Spannlänge
89 N
Kraft
11,1 mm
Durchbiegung
Die gezahnten Shreddermesser sind für eine lange Lebensdauer
ausgelegt und können umgedreht werden, wenn sie stumpf
sind. Stellen Sie sicher, dass Messer und Distanzstücke
ordnungsgemäß installiert sind, um das Rotorgleichgewicht
beizubehalten.
Ein Schreddermessersatz ist im Ersatzteilhandbuch zu finden.
So bauen Sie die Messer aus oder bauen einen neuen
Shreddersatz ein:
Entfernen Sie die zwei 5/16" Muttern und nehmen Sie die 2.
mit dem Riemenschutz verbundene runde Abdeckung ab,
mit der die Zapfwelle abgedeckt ist.
Lösen Sie die zwei Feststellschrauben des Zapfwellen-
3.
Antriebsstrangs und schieben Sie den Antriebsstrang aus
dem Häckslergehäuse heraus.
Lösen Sie die Schrauben, mit denen die Zwischenwellen-
4.
Stehlager am Häckslergehäuse befestigt sind (siehe
unten).
Schieben Sie die Zwischenwelle in Richtung Rahmen und
5.
nehmen Sie den Riemen von den Riemenscheiben ab.
Ziehen Sie den neuen Riemen auf und stellen Sie sicher,
6.
dass die Riemenscheiben ausgerichtet sind. Andernfalls die
Riemenscheiben einstellen.
Schieben Sie die Zwischenwelle vom Rahmen weg, bis sich
7.
der Riemen in der Mitte 11,1 mm (7/16 Zoll) durchbiegen
lässt, wenn eine Kraft von 89 N (20 lb.) angewendet wird
(Abbildung 5.4). Stellen Sie sicher, dass die Zwischenwelle
parallel mit der Rotorwelle ausgerichtet ist, bevor Sie
die Schrauben anziehen, mit denen die Stehlager am
Häckslerrahmen befestigt werden.
Bringen Sie die Riemenschutzvorrichtungen wieder an.
8.
Bauen Sie die Zapfwelle ein und ziehen Sie die beiden
Feststellschrauben fest. Bringen Sie die Zapfwellenabdeckung
an.
Abbildung 5.3, Zwischenwellen-Befestigungsschrauben
WARNUNG
die gezahnte Kante der Shreddermesser sollte in die gleiche
Richtung weisen wie die Schneidekante der Häckselmesser.
Verwenden Sie die #10-24 Mutter und Schraube nicht wieder.
Verwenden Sie keine Wellen oder Distanzstücke wieder,
die Anzeichen von Verschleiß oder Schäden aufweisen.
Verwenden Sie bei der Reparatur stets neue Teile.
