125 mm (5 Zoll) HÄCKSELMASCHINE/SHREDDER

14

SERVICE UND WARTUNG

VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL

VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.

WARNUNG

Die Häckselmesser müssen einen Abstand von 1,6 bis

3,2 mm (1/16 bis 1/8 Zoll) zum Gegenmesser aufweisen,

das sich im Inneren des Rahmens an der Unterkante des

Häckselschachteingangs befindet (Abbildung 5.2). So stellen

Sie den Messerabstand ein:

Bauen Sie den unteren Riemenschutz, die Auswurfklappe,

1.

das Auswurfgitter und die Zugangsabdeckung aus.
Lösen Sie die Buchsenschrauben, mit denen die

2.

Riemenscheibe an der Vorderseite auf der Rotorwelle

befestigt ist.
Entfernen Sie die Rotorwellenabdeckung auf der Rückseite

3.

der Rotorwelle.
Lösen Sie die Feststellschrauben an den Spannringen.

4.

Klopfen Sie die Spannringe mit einem Dorn und Hammer in

5.

die entgegengesetzte Richtung der normalen drehrichtung

heraus.
Klopfen Sie mit einem Gummihammer auf das Ende der

6.

Rotorwelle, um einen Abstand von 1,6 bis 3,2 mm (1/16 bis

1/8 Zoll) zu erhalten. Der Messerabstand kann durch die

Auswurföffnung gemessen werden. Drehen Sie den Rotor

und prüfen Sie den Abstand an allen Häckselmessern.
Nach Einstellung des Abstands müssen die Spannringe

7.

wieder angebracht und festgezogen werden, um den Abstand

zu fixieren. Schieben Sie die Spannringe über die Nabe

auf die Lager. Drehen Sie die Spannringe mit einem Dorn

und Hammer in die Wellendrehrichtung und positionieren

Sie die Ringe mit einem Gummihammer. Ziehen Sie die

Feststellschrauben der Spannringe wieder fest.
Lösen Sie die Buchse, mit der die Riemenscheibe auf der

8.

Rotorwelle befestigt ist. Verschieben Sie die Riemenscheibe

auf der Welle, bis sie direkt unter der entsprechenden

Riemenscheibe auf der Motorwelle ausgerichtet ist. Die

Riemenscheibe sollte stets um den gleichen Betrag wie der

Rotor, jedoch in der Gegenrichtung, verschoben werden.
Bauen Sie die Rotorwellenabdeckung, die Auswurfklappe,

9.

das auswurfgitter und den unteren Riemenschutz wieder

ein.

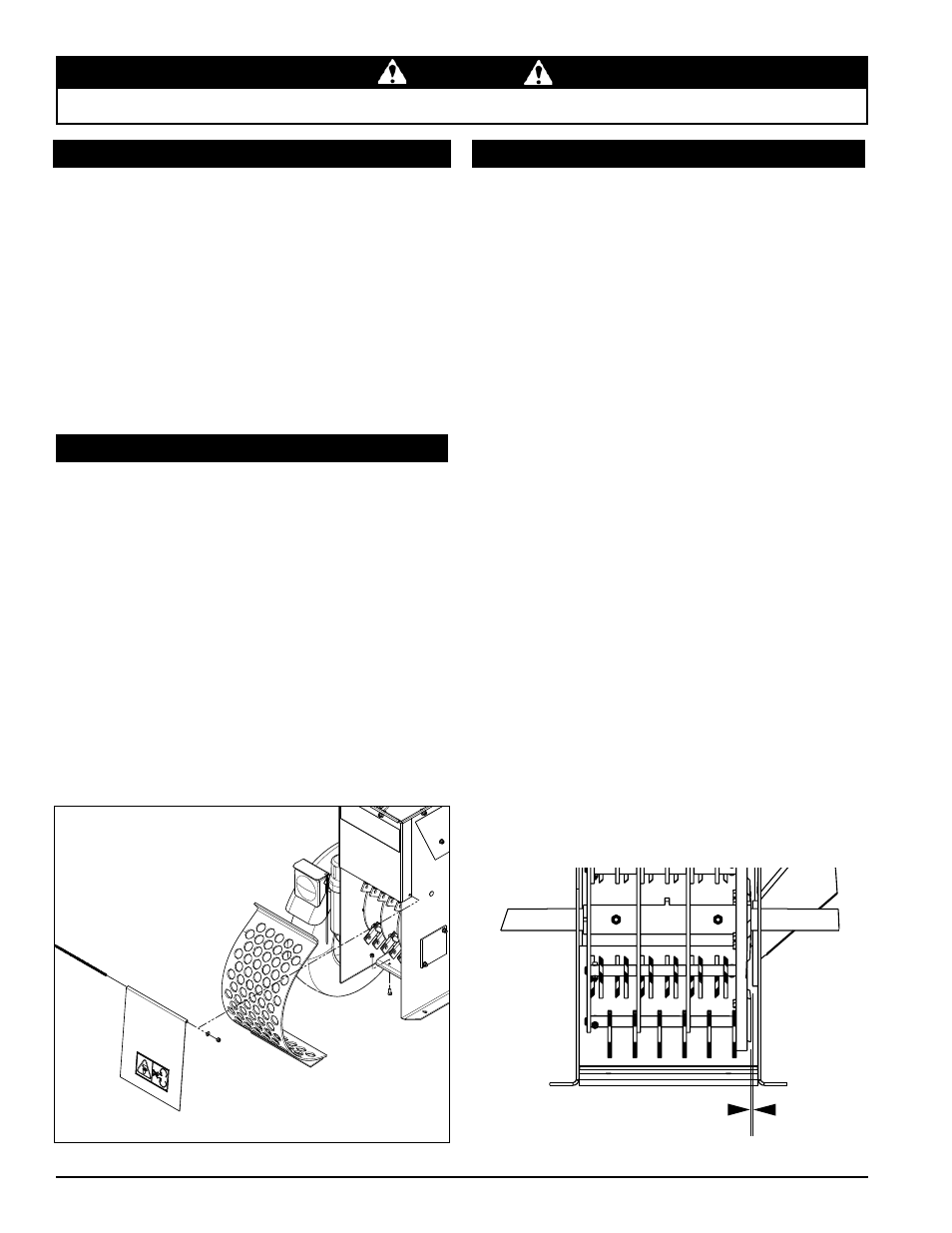

Abbildung 5.2, Abstand zwischen Häcksel- und Gegenmesser

AUsBAU:

Entfernen Sie die Gelenkstange, mit der die Auswurfklappe

1.

am Häckslergehäuse befestigt ist, und nehmen Sie die

Klappe ab.
Entfernen Sie die beiden 5/16" x 3/4" Schrauben und

2.

Muttern, mit denen das Auswurfgitter am Rahmen befestigt

ist. Ziehen Sie das auswurfgitter an der Unterseite nach

außen, um das Gitter von der Lippe zu drehen.

EINBAU:

Führen Sie die obere Lippe des Auswurfgitters in den Schlitz

1.

unter der oberen Flanke des Häckslergehäuses ein und

drehen Sie das Gitter so, dass die Schraubenbohrungen

mit den Bohrungen im Häckslergehäuse ausgerichtet

sind. Setzen Sie die Schrauben ein und ziehen Sie sie

auf ein Drehmoment von 23 Nm (17 Ft-lbs.) an.
Bringen Sie die Auswurfklappe wieder an.

2.

Bringen Sie ein Messer am Rotor an und befestigen Sie es

1.

mit zwei 5/16" x 1" Schrauben. Ziehen Sie die Schrauben

auf 34 Nm (25 ft-lb) an. Wiederholen Sie das Verfahren

für die anderen Messer.
Bauen Sie das Auswurfgitter wieder ein; führen Sie

2.

hierfür die obere Lippe des Gitters in den Schlitz unter

der oberen Flanke des Häckslergehäuses ein und drehen

Sie das Gitter so, dass die Schraubenbohrungen mit den

Bohrungen im Häckslergehäuse ausgerichtet sind.
Befestigen Sie das Gitter mit zwei 5/16" x 3/4" Schrauben

3.

und Muttern. Ziehen Sie die Befestigungselemente auf

ein Drehmoment von 23 Nm (17 Ft-lbs.) an.
Bringen Sie die Auswurfklappe wieder an.

4.

5.5 EINBAU DER MEssER

5.7 EINsTELLEN DER MEssERABsTÄNDE

5.6 ABBAU DEs AUsWURFGITTERs

Abbildung 5.1, Abbau des Auswurfgitters

1,6 BIS 3,2 MM

(1/16” BIS 1/8”) ABSTAND
