125 mm (5 Zoll) HÄCKSELMASCHINE/SHREDDER 7
DEUT
sc
H
MONTAGE
WARNUNG
2.4 VERBINDEN DEs
ZAPFWELLEN-ANTRIEBssTRANGs
(ZAPFWELLENBETRIEBENE MODELLE)
2.7 KRAFTsTOFF AUFFÜLLEN
Benutzen Sie nur Kraftstoff, der von der Betriebsanleitung
des Motors empfohlen wird.
So füllen Sie Kraftstoff auf:
Stellen Sie den Motor ab und warten Sie, bis alle sich 1.
bewegenden Teile zum Stillstand gekommen sind. Ziehen
Sie den Zündschlüssel ab. Lassen Sie den Motor und
Schalldämpfer mindestens drei Minuten abkühlen.
Säubern Sie den Bereich um den Tankdeckel und
2.
entfernen Sie den Deckel.
Benutzen Sie einen sauberen Trichter, füllen Sie den
3.
Tank nur bis zu 12 mm (1/2 Zoll) unter den Trichterhals,
um Platz für eine Kraftstoffausdehnung zu lassen.
Schrauben Sie den Tankdeckel fest auf und wischen Sie
verschütteten Kraftstoff auf.
Kraftstoff und diesel sind leicht
entflammbar und deren Dämpfe
sind explosiv. Um Verletzungen oder
Sachschäden vorzubeugen:
Lagern Sie Kraftstoffe nur in dafür
vorgesehenen Behältnissen, in gut
belüfteten, leeren Räumlichkeiten und
nicht in der Nähe von Funken oder Flammen. Ein
Behältnis mit einer Mindestkapazität von 7,5 Liter und
einem Schnabel wird empfohlen. Betanken Sie das Gerät
niemals, während der Motor läuft oder warm ist, da sich
verschütteter Kraftstoff leicht entzünden kann, wenn er mit
warmen Teilen oder Funken in Kontakt kommt. Starten Sie
den Motor nicht in der Nähe von verschüttetem Kraftstoff.
Benutzen Sie Kraftstoff niemals als Reinigungsmittel.
MISCHEN SIE NIE ÖL MIT KRAFTSTOFF.
2.5 ÖL AUFFÜLLEN
2.6 EINsETZEN DER BATTERIE
Überprüfen Sie den Ölstand und füllen Sie die Sorte und
Menge an Öl, die in der Betriebsanleitung des Motors
angegeben ist, in das Kurbelgehäuse ein.
YoSie müssen eine Batterie erwerben. Wählen Sie eine
Batterie, die die folgenden Mindestanforderungen erfüllt:
Nennspannung: 12 V
Kaltstartstrom CCA: 250
Größe: 7-1/8" x 3" x 6-9/16"
Höchstnennwert: 18 Ah
WARNUNG
Um Funken und daraus resultierende Explosionen oder
Brände aufgrund von Kurzschlüssen zu vermeiden, den
Batterie-Pluspol (+) und das umgebende Metall nicht
mit Werkzeugen, Schmuck oder anderen Metallobjekten
berühren. Beim Anschließen der Batterie verbinden Sie
zuerst das Pluskabel (+) und dann das Minuskabel (-).
2.4.1 PRÜFEN DER LÄNGE DEs ZAPFWELLEN-
ANTRIEBsTRANGs
Bringen Sie den Häcksler mit der Dreipunktaufhängung an der 1.
Zugmaschine an.
Sie müssen sicherstellen, dass der mit Ihrem Gerät gelieferte
2.
Zapfwellen-Antriebsstrang die richtige Länge für Ihre Zugmaschine
aufweist. Justieren Sie den Häcksler nach oben und unten und
messen Sie die längste und kürzeste Distanz zwischen der
Rotorwelle des Häckslers und der Zapfwelle der Zugmaschine.
Der Zapfwellen-Antriebsstrang hat eine maximale Ausdehnung
3.
von 622 mm (24,49 Zoll) bei einer Überlappung von 163 mm
(6,43 Zoll). Sollte die größte von Ihnen gemessene Distanz 622
mm überschreiten, kontaktieren Sie bitte Ihren Fachhändler, um
einen längeren Antriebsstrang zu erhalten.
Der Zapfwellen-Antriebsstrang hat eine Mindestkomprimierung
4.
von 460 mm (18,1 Zoll). Sollte die kleinste von Ihnen gemessene
Distanz 460 mm unterschreiten, kürzen Sie den Antriebsstrang
wie in Abschnitt 2.4.2. erklärt.

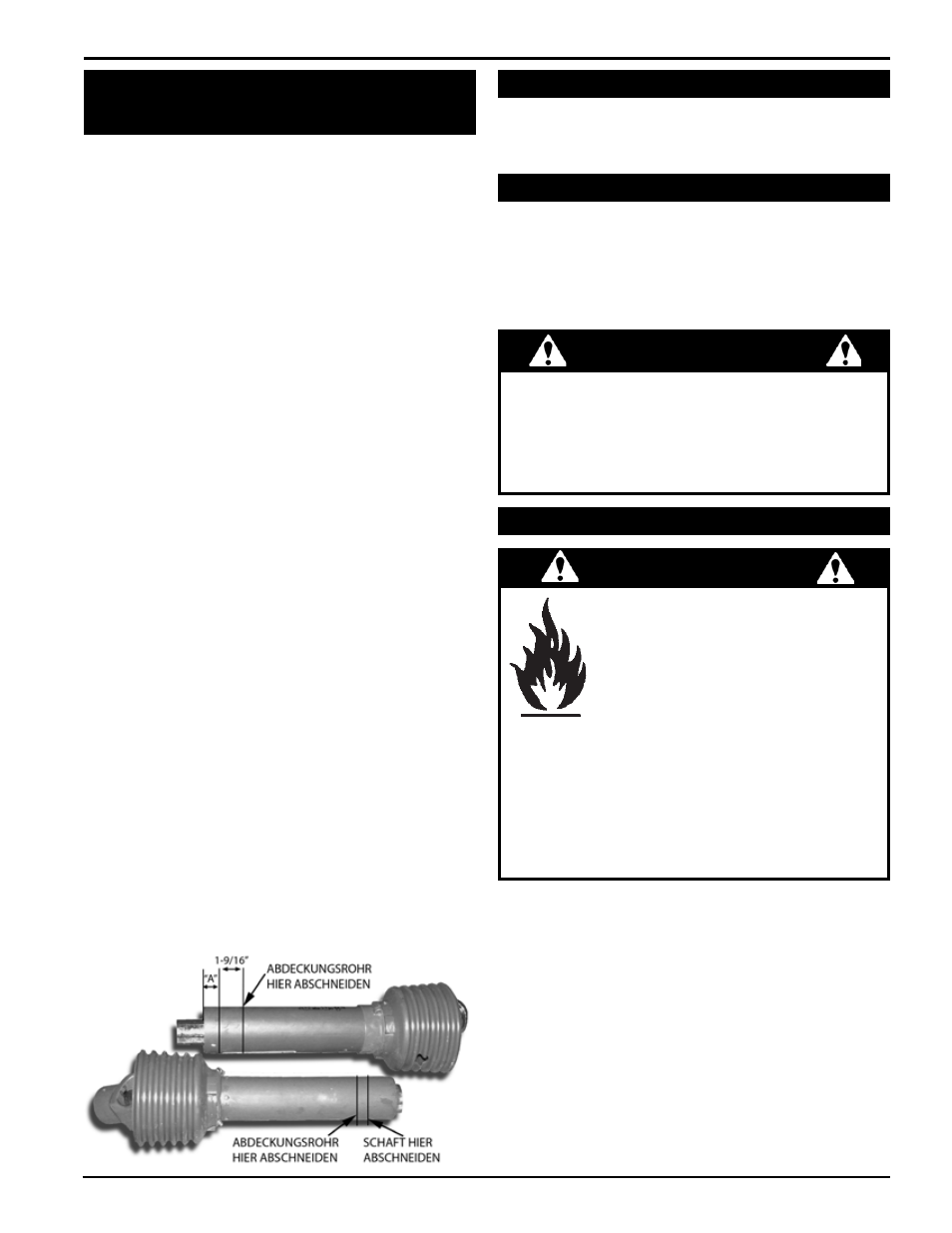

2.4.2 KÜRZEN EINEs ZAPFWELLEN-ANTRIEBssTRANGEs
Ziehen Sie den Antriebsstrang in zwei Stücke auseinander. 5.
Verbinden Sie das eine Ende mit dem Antriebsstrang der
Zugmaschine und das andere mit der Rotorwelle des Häckslers.
Richten Sie beide Teile parallel zueinander aus.
Messen Sie die distanz zwischen dem Ende eines
6.
Antriebsstrangrohres zur Unterseite der Endabdeckung der
anderen Antriebsstranghälfte (Abmessung A unten). Markieren
Sie den Antriebsstrang 39,7 mm (1-9/16 Zoll) nach innen von
Abmessung A.
Schneiden Sie das Abdeckungsrohr an der markierten Position
7.
durch.
Benutzen Sie das abgeschnittene Stück des Abdeckungsrohrs
8.
als Längenmaß und halten Sie es gegen das Ende des Schaftes.
Markieren und schneiden Sie den Schaft ab.
Benutzen Sie das abgeschnittene Stück des Abdeckungsrohrs
9.
als Längenmaß und markieren und kürzen Sie das Rohr an der
anderen Hälfte des Antriebsstrangs und dann den Schaft.
Feilen Sie beide Schaftenden ab und stecken sie die beiden
10.
hälften wieder zusammen.
2.4.3 VERBINDEN DEs ZAPFWELLEN-ANTRIEBssTRANGs
Nachdem Sie bestätigt haben, dass der Antriebsstrang die 11.
richtige Länge für Ihre Zugmaschine aufweist, verbinden Sie
den Antriebsstrang mit der Rotorwelle des Häckslers; verwenden
Sie hierfür die Keilverbindung und zwei Feststellschrauben aus
dem Bausatz.
Verbinden Sie das entgegengesetzte Enden der Zapfwelle mit
12.
der Zugmaschine.
