SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
Entfernen Sie die Sicherungsschraube, mit der die 1.
Auswurfklappe am Häckslergehäuse befestigt ist, und
nehmen Sie die Klappe ab.
Entfernen Sie die beiden 5/16" x 3/4" Schrauben und
2.
Muttern, mit denen das Auswurfgitter am Rahmen befestigt
ist. Ziehen Sie das auswurfgitter an der Unterseite nach
außen, um das Gitter von der Lippe zu drehen.
Entfernen Sie die Zugangsabdeckung an der Seite der
3.
Maschine.
Drehen Sie den Rotor so, dass die Befestigungsschrauben
4.
des Häckselmessers zugänglich sind.
Entfernen Sie die beiden Schrauben, mit denen das
5.
Messer am Rotor befestigt ist. Wiederholen Sie das
Verfahren für die anderen Messer.
5.3 AUsBAU DER MEssER 5.2 WARTUNG DER HÄcKsELMEssER
5.4 scHÄRFEN DER MEssER
Die Häckselmesser werden mit der Zeit stumpf, was das
Häckseln schwieriger macht und das Gerät zusätzlich
belastet. ÜBERPRÜFEN sIE DIE MEssERscHÄRFE
ALLE 5 BIs 15 BETRIEBssTUNDEN UND scHÄRFEN
sIE DIE MEssER, FALLs NOTWENDIG.
Die Messer müssen unter folgenden Umständen geschärft
werden:
• Das Gerät vibriert heftig, wenn Material in den Häcksler
eingeführt wird.
• Zweige mit kleinem Durchmesser werden nicht von selbst
eingezogen.
• Das Häckselgut wird ungleichmäßig ausgeworfen oder
hat strähnige Enden, speziell beim Häckseln von grünen
Zweigen.
Bevor Sie die Messer schärfen, überprüfen Sie diese auf
dauerhafte Schäden. Ersetzen Sie die Messer unter folgenden
Umständen:
• Risse, gebrochen Ecken oder Kerben, die größer als
3 mm (1/8 Zoll) sind (siehe unten).
• Der Fuß der Schnittkante ist verschlissen oder wurde so
oft geschliffen, dass er nicht mehr über den Häckselschlitz
hinausragt (siehe unten).
Die Messer können mit einem Schleifbock oder vom
Fachmann geschliffen haben.
1. Schärfen oder schleifen Sie niemals die Montagefläche
der Messer. Dies führt dazu, dass die Messerkanten
nicht korrekt in der Halterung sitzen, und daraus
resultieren Schäden an den Messern und schlechte
Häckselleistung.
2. Schleifen Sie die gewinkelten Kanten der Häckselmesser
auf 45 Grad (siehe unten). Stellen Sie sicher, dass beim
Schleifen eine geeignete Halterung verwendet wird, um
das Messer im richtigen Winkel zu halten.
3. Gehen Sie beim Schleifen vorsichtig vor, damit das
Messer nicht überhitzt und sich verfärbt. Dies führt zum
Verlust der Wärmebehandlungseigenschaften.
4. Schleifen Sie immer nur für kurze Zeit und kühlen Sie mit
Wasser bzw. einem flüssigen Kühlmittel.
5. Schleifen Sie jedes Messer um den gleichen Betrag, um
das Rotorgleichgewicht beizubehalten.
6. Kleine Unebenheiten wie Einkerbungen und Grate auf
der flachen Messerseite haben keine große Auswirkung
auf die Häckselleistung des Geräts.
7. Bei Messern, die häufig geschliffen wurden, sollten Sie
darauf achten, dass die geschliffene Oberfläche über die
Öffnung des Häckselschlitzes hinausragt. Sollte dies nicht
der Fall sein, müssen die Messer ausgewechselt werden.

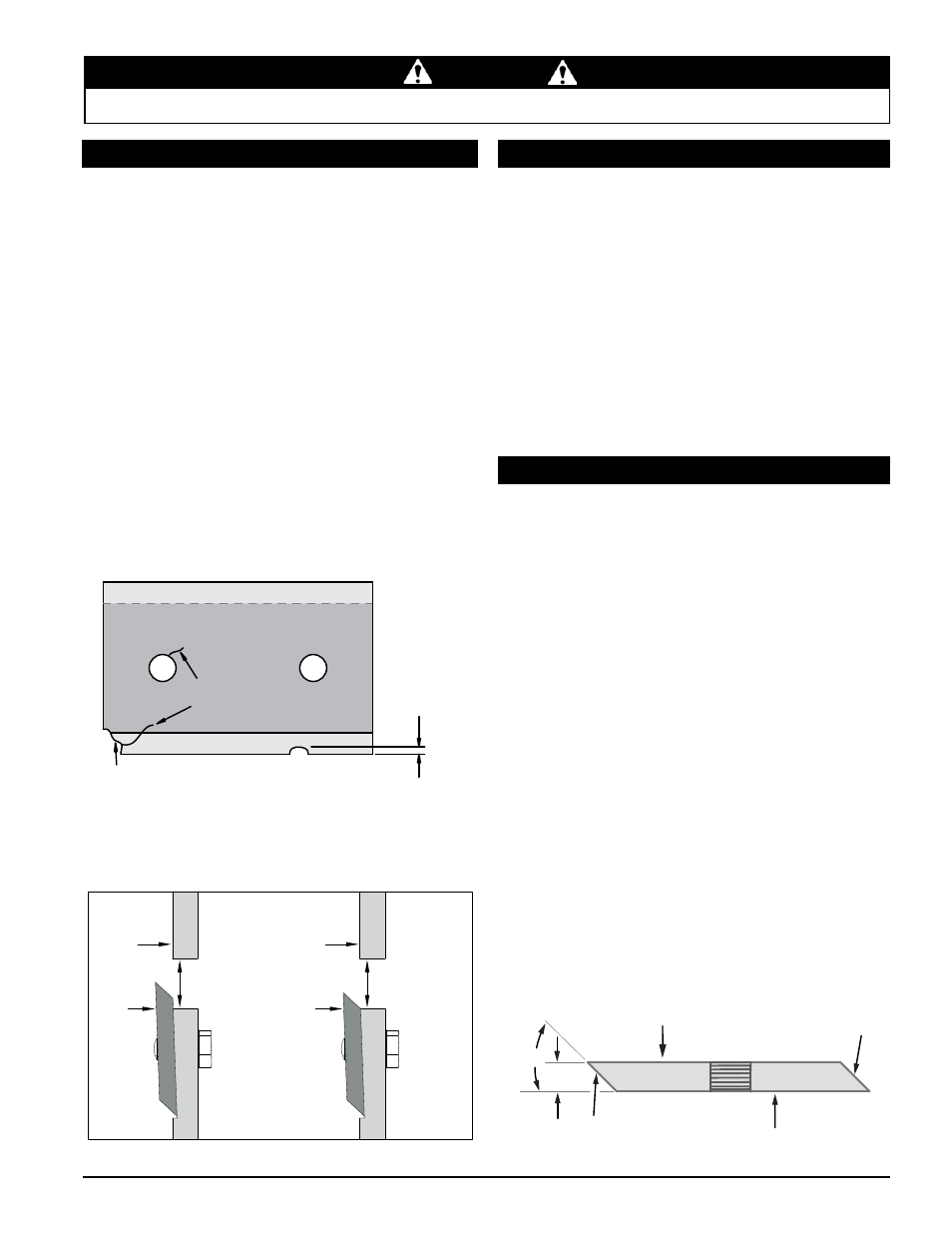

HÄCKSEL-PLATTE HÄCKSEL-PLATTE
HÄCKSEL-SCHLITZ HÄCKSEL-SCHLITZ
NEUES
MESSER
MESSER IST
ZU KURZ, MUSS
AUSGETAUSCHT WERDEN
EINKERBUNG
GRÖSSER
ALS 3 MM
(1/8 ZOLL)
RISS GRÖSSER
ALS 3 MM
(1/8 ZOLL)
GEBROCHENE
ECKE
45°
.25
SCHLEIFFLÄCHE
SCHLEIFFLÄCHE
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
MONTAGEFLÄCHE:
NICHT SCHLEIFEN
