Echo Bear Cat SC5614 - Handbuch (Seite 12)

125 mm (5 Zoll) HÄCKSELMASCHINE/SHREDDER 8
Abschnitt
3
FUNKTIONEN UND
BEDIENELEMENTE
5. sHREDDERscHAcHT
Zu zerkleinerndes Material wird den Shreddermessern
durch den Shredderschacht zugeführt.
2. HÄcKsLERscHAcHT
Zu häckselndes Material wird den Häckselmessern durch
den Häckslerschacht zugeführt.
6. DREIPUNKTAUFHÄNGUNGs-
ANscHLUssVORRIcHTUNG
Zur Montage des Häckslers/Shredders an die Zugmaschine.
Ermöglicht direkten Anschluss an Dreipunktaufhängungen
der Kategorie 1. Kategorie 0 erfordert 5/8" Bolzen. An
Anschlüssen für Dreipunktaufhängungen der Kategorie 2
muss ein Buchsensatz installiert werden.
4. ZAPFWELLEN-ANTRIEBssTRANG
Zur Verbindung der Zapfwelle der Zugmaschine mit
der Antriebswelle von Häcksler/Shredder. Beim Betrieb
des Geräts Winkel über 15 Grad nach oben oder unten
vermeiden.
Das Verständnis der Funktion des Geräts wird Ihnen helfen, beste Ergebnisse bei der Bedienung des Geräts zu erzielen. Die
folgenden Beschreibungen definieren die Eigenschaften und Bedienelemente Ihres Geräts.

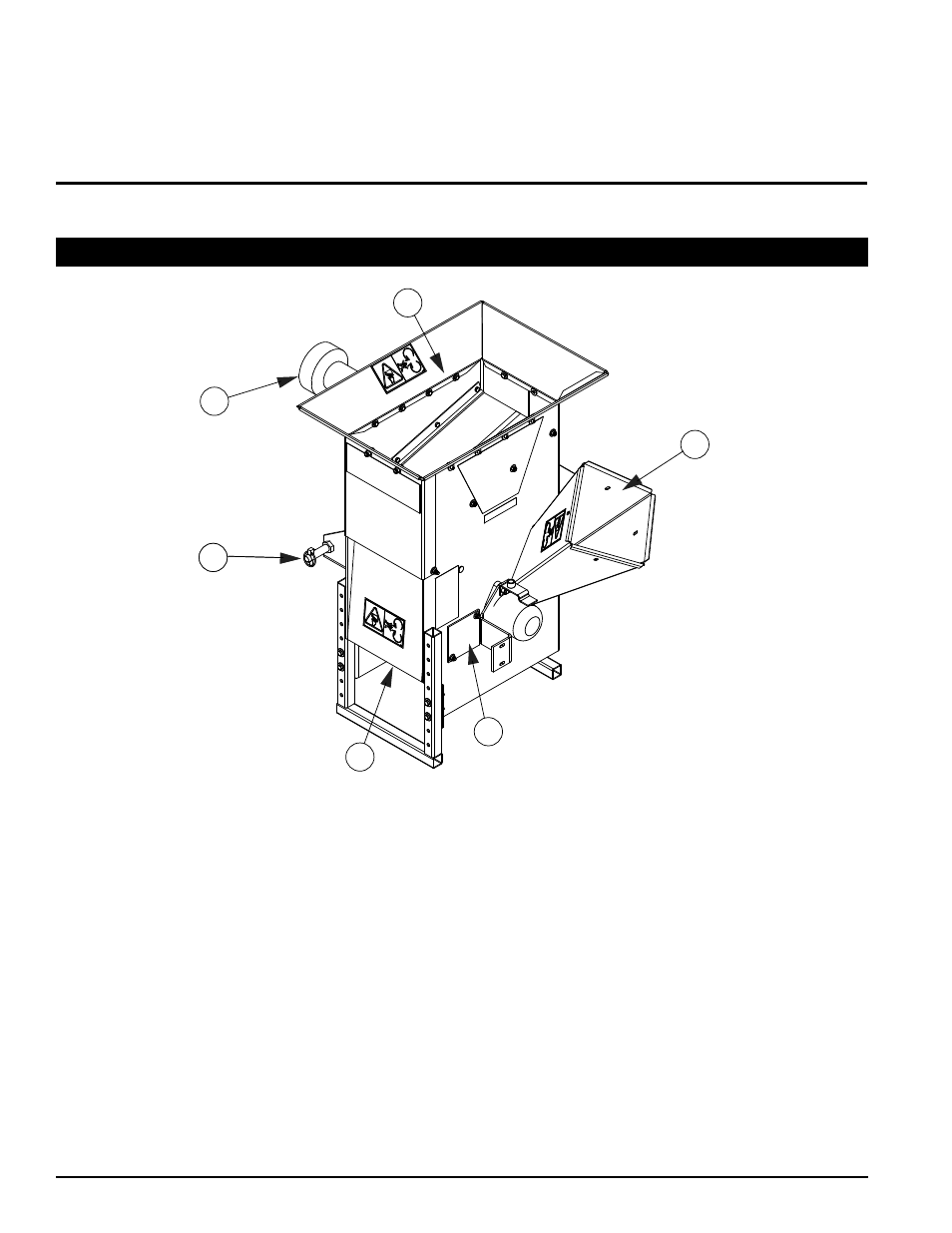

3.1 ZAPFWELLENBETRIEBENEs MODELL
1. MEssERABDEcKUNG
Entfernen, um Zugang zu den Häckselmessern zu erhalten.
3. AUsWURFKLAPPE
Späne und zerkleinertes Material werden durch die
Auswurfklappe auf den Boden ausgeworfen.
76
4
5
3
2
1
