BENUTZERANWEISUNGEN VGRP- DEUTSCH 71569175 02-04
Seite 17 von 32
®
12.5 Mindestuntertauchtiefe
Jede Pumpe hat eine Mindestuntertauchtiefe, die von
ihren Entwurfsbedingungen abhängt. Abbildung 4 zeigt
die Mindestuntertauchung für jede Pumpe als
Abhängige des Pumpendurchflusses, vom Boden des
Siebs gemessen. (Alle Pumpen sind mit einem Sieb
ausgestattet.)
Wenn ein Saugrohr [1428] eingesetzt
wird, ist sicherzustellen, dass der Flüssigkeitsstand
hoch genug ist, um das Gehäuse während des
Startens ganz unterzutauchen.

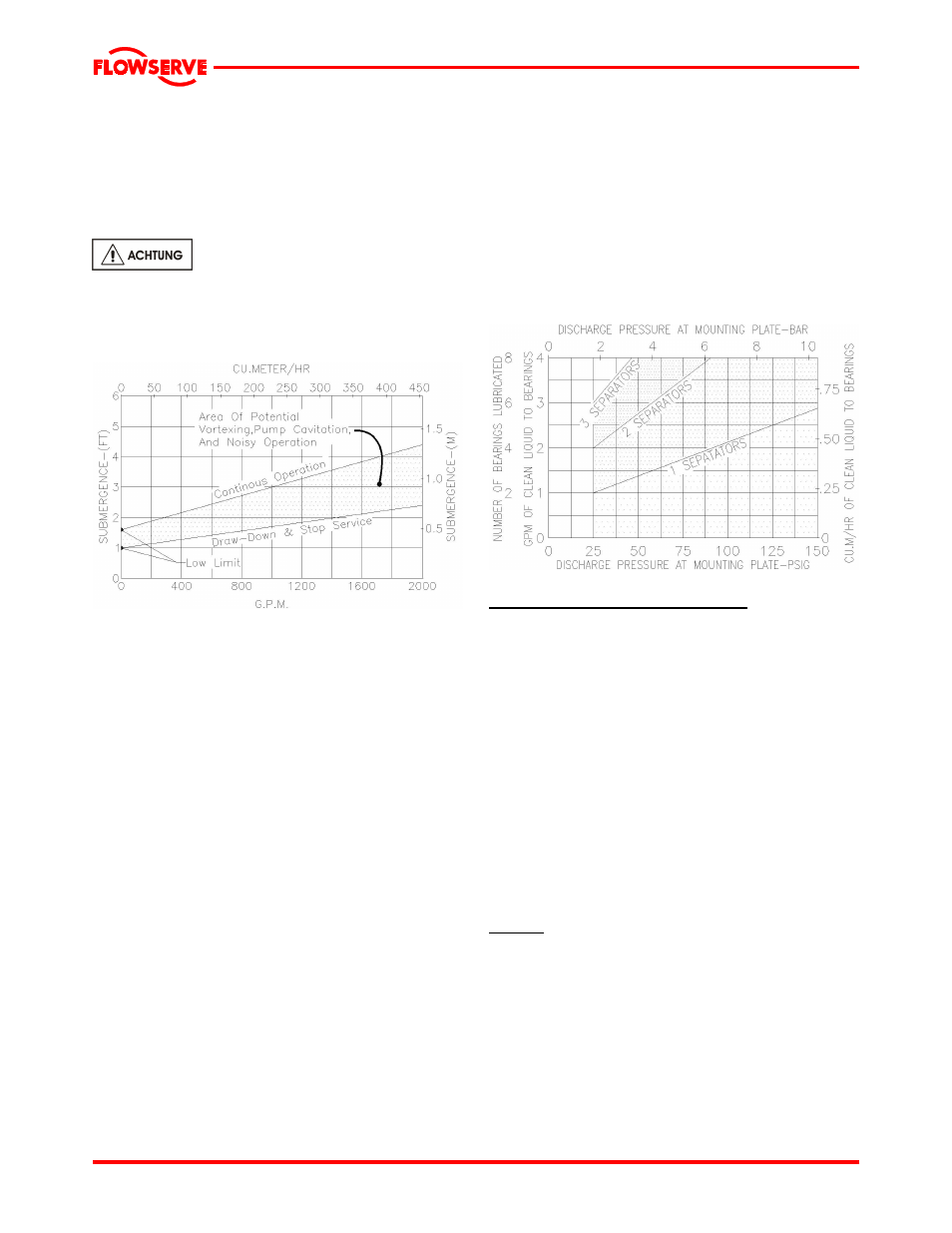

Abbildung 4, Untertauchtiefe-Tabelle
12.6 Lager und Schmierung
Die vertikale VGRP-Pumpe ist dafür ausgelegt, ihren
Einsatz in einen breiten Anwendungsbereich
zuzulassen. Die Langlebigkeit aller vertikalen
Sumpfpumpen hängt gröβtenteils vom Lagermaterial
und von der Schmierung ab.
Die VGRP-Pumpe ist mit Lagern aus Fiberglas und
Moly-disulfid-gefülltem Teflon ausgestattet, die niedrige
Kaltfluss, hohe Zug- und Dehnungsmerkmale bieten.
Vier Schmierlöcher bieten eine reichliche
Schmiermittelversorgung an die Arbeitsflächen der
Lager. Das beste Lagerschmiermittel ist saubere
Flüssigkeit (Teilchengröβe geringer als 5 Mikron) mit
guten Schmiereigenschaften. Alternative Methoden
sollten nur dann erwogen werden, wenn diese Methode
nicht zur Verfügung steht.
Jedes Lager erfordert 0.1 m³/h (0.5 US gpm) kühler
(49 °C [120 °F] oder weniger) sauberer Flüssigkeit
bei 1.7 bar (25 psi).
Wenn externe Schmierung nicht möglich ist, können die
Lager von dem gepumpten Produkt geschmiert werden,
vorausgesetzt, dass es die oben genannten Kriterien
erfüllt. Zyklonabscheider können sehr effektiv
eingesetzt werden, vorausgesetzt, dass der
Auslassdruck an der Pumpenmontageplatte
mindestens 1.7 bar (25 psi) bar beträgt, und dass die
Feststoffe schwerer sind als das gepumpte Produkt.
Die Tabelle unten zeigt die erforderliche Anzahl von
Abscheidern unter Berücksichtigung des Auslassdrucks
in Abhängigkeit der Anzahl der zu schmierenden Lager.
Zu den Gesamtdurchflussanforderungen der Pumpe
sind 0.4 m³/h (2 US gpm) pro Abscheider
hinzuzurechnen, um den von den Abscheidern
verringerten Durchfluss zu berücksichtigen.
13 BESTELLANWEISUNGEN
Durch ausführliche Information ermöglichen Sie es uns,
Ihre Bestellung richtig zu bearbeiten und unnötige
Verzögerungen zu vermeiden.
13.1 Bestellung von Ersatzteilen
Wenn Sie Ersatzteile bestellen, geben Sie uns bitte
die folgenden Informationen:
1. GRÖSSE und TYP und SERIENNUMMER, wie
sie auf dem Typenschild der Pumpe
aufgestempelt sind. (Die Gröβe ist die
vorangestellte Zahl in der Typenangabe.)
2. Die FORMULAR-NUMMER dieses Hefts.
(PCN=71569175.)
3. Die ANZAHL.
4. Die TEILNUMMER und BESCHREIBUNG, genau
wie aufgelistet.
Beispiel
4x3x8 VGRP Seriennr. 0802-1234
PCN=71569175
1 – Gehäuse [2469]
1 – Laufrad [1129]
