Seite 3
3
Umbau
Fortsetzung

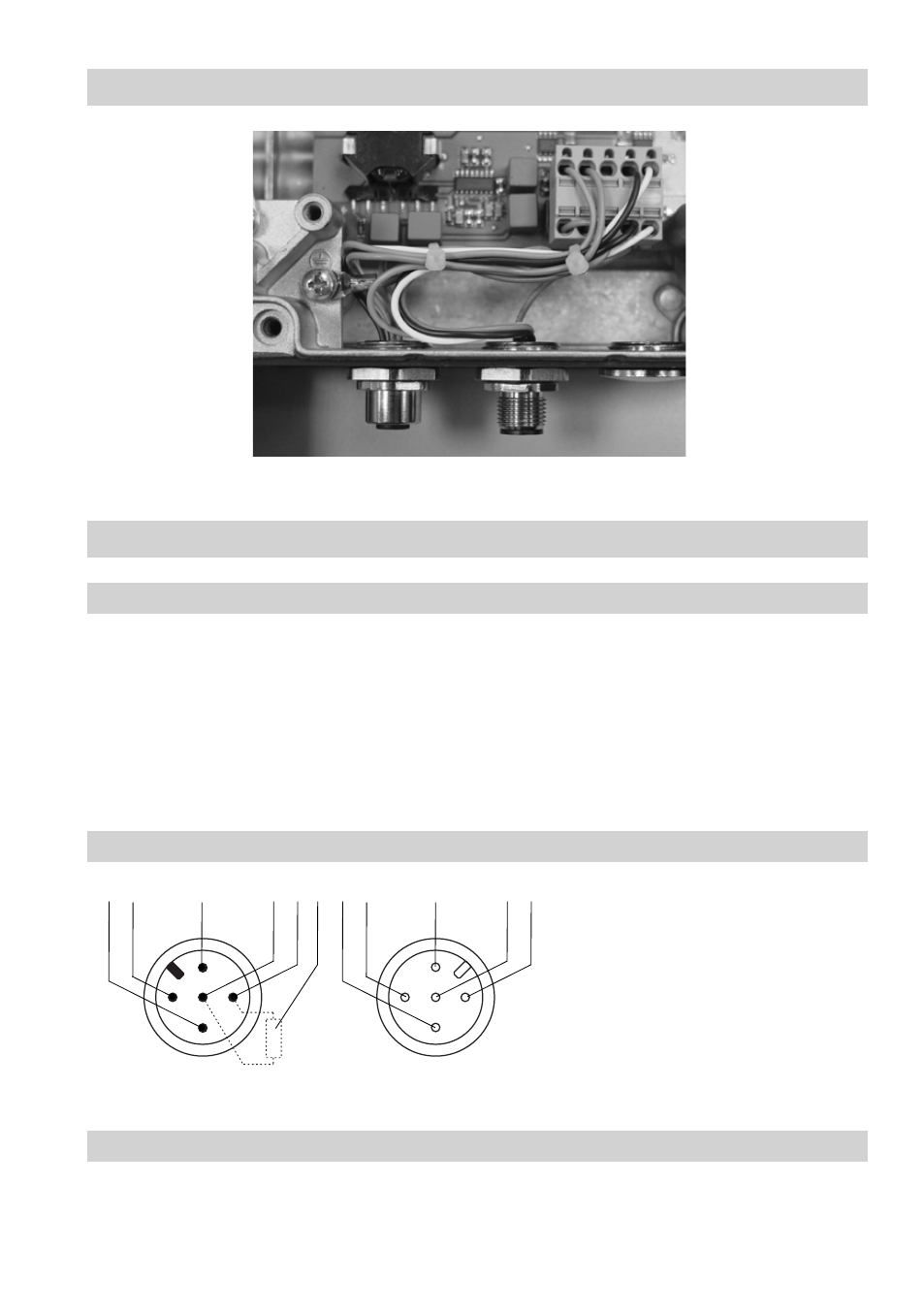

Anschlussplan
3 2
1
5 46 3 4
1
52
1
Abschirmung
2
Spannungsversorgung 24V DC+
3
Spannungsversorgung 24V DC–
4
CAN-Datenleitung C
H
5
CAN-Datenleitung C
L
6
Abschlusswiderstand 20
Ω
Stecker
Kupplung
Hinweis
Bitte schließen Sie die Abschirmung der Bus-Leitung zusätzlich an Pin an.
Sind zwei oder mehrere Geräte in einem CAN-Bus-Netz verbunden, muss am ersten und am letzten
Gerät ein Abschlusswiderstand 20
Ω installiert werden (Pin 4: C
H
, Pin 5: C
L
).
Elektrischer Anschluss
Bus-Leitung
Werden für die Verbindung der Messwertgeber nicht die vorkonfektionierten Steuerkabel verwendet,
muss an die Busleitungen ein Stecker bzw. eine Kupplung angeschlossen werden. Stecker und Kupp-
lung für die Busleitungen sind als Zubehör erhältlich.
Dies gilt auch für die Verbindung Messwertgeber – Steuergerät.
Stecker / Kupplung bitte entsprechend dem Anschlussplan anschließen.
Als Bus-Leitung
muss mehradriges, paarig verseiltes, abgeschirmtes Steuerkabel verwendet werden,
z.B. UNITRONIC
®
BUS CAN 2 x 2 x .. mm
2
oder RE-2YCYV-fl 2 x 2 x .. mm
2
.
